InGaAs 相机

C12741-11

C12741-11 是一款采用 640 × 512 像素 InGaAs 传感器的近红外相机。-70 ̊C 珀耳帖制冷可显著降低暗电流,从而提高图像质量,并允许较长时间曝光成像。
与 CCD 或 CMOS 相机不同的是,C12741-11 可以检测具有高信噪比的弱红外光。

特点

  • 分辨率:640 × 512 像素
  • 低暗电流,-70 ̊C 珀尔帖制冷(水冷)
  • 风冷/水冷之间可互换

用途

  • 太阳能电池评估
  • 半导体故障分析
  • LED 故障分析
  • EL/PL 图像采集
  • 光通信设备分析
  • 无创体内成像

软件

通过我们的软件提供的界面,可访问我们所有精心设计的相机功能,从简单的设置曝光到为多维实验编排复杂的触发。

我们设计了一款软件 API,用于所有名为 DCAM-API 的滨松数码相机。同时还设计了一个软件开发套件,用于集成滨松相机和自定义软件。

详细参数

类型编号 C12741-11
成像设备 InGaAs 传感器
有效像素数 640 (H)×512 (V)
细胞大小 20 μm × 20 μm
有效面积 12.8 mm (H) × 10.24 mm (V)
最大阱容 300,000 个电子
读出速度 7.2 帧/秒
读出噪声 500 个电子(rms:典型值)
曝光时间 138.5 ms 至 10 s(在滚动快门模式下)
100 μs 至 10 s(全局快门模式下)
冷却方法 强制风冷/水冷
冷却温度 -60 ̊C(强制风冷)
-70 ̊C(水冷)
暗电流 300 个电子/像素/秒(风冷(冷却温度:-60 ̊C)典型值)
130 个电子/像素/秒(水冷(冷却温度:-70 ̊C)典型值)
像素合并 2 × 2、4 × 4
外部触发模式 边缘触发、电平触发、启动触发
外部触发器输入
外部触发信号路由 SMA / CameraLink I/F
触发延迟功能 0 至 10 s(10 μs 步长)
触发输出 3 个可编程定时输出、触发就绪输出、全局曝光定时输出
外部信号输出路由 SMA
图像处理功能 背景扣除,阴影校正
外部控制接口 CameraLink
接口 CameraLink 基本配置
软件接口 DCAM-SDK
连接器 Mini-Camera Link
AD 转换器 16 位
透镜接口 C 型接口
电源 交流 100 V 至交流 240 V,50 Hz/60 Hz
用电功耗 约 150 VA
操作环境温度 0 ̊C 至 +40 ̊C *
性能保证温度 0 ̊C 至 +40 ̊C
存储环境温度 -10 ̊C 至 +50 ̊C
操作环境湿度 30% 至 80%(强制风冷,无冷凝)
存储环境湿度 最高 90%(无冷凝)
* 根据曝光时间或环境温度,图像中可能出现比周围区域更亮或更暗的像素或不均匀的图案。它来自 InGaAs 传感器的特性,而不是相机的缺陷或故障。

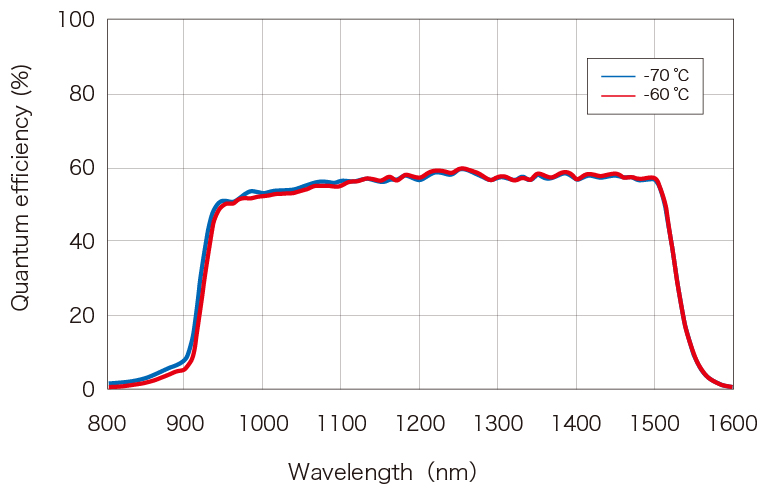

光谱灵敏度特性

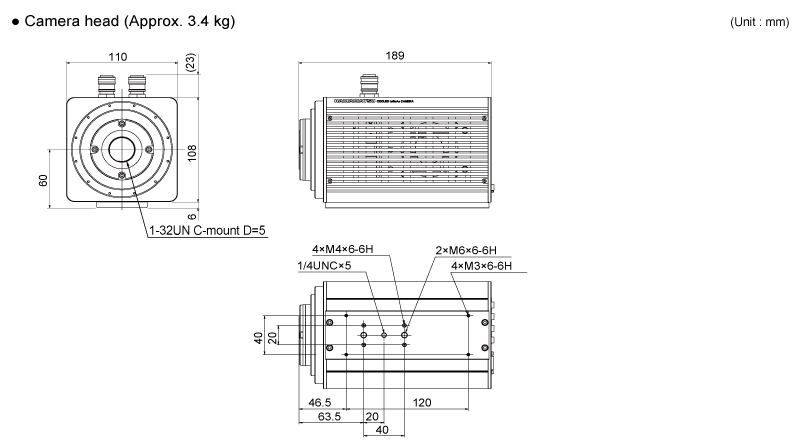

尺寸
