测量示例 | X 射线 TDI 相机

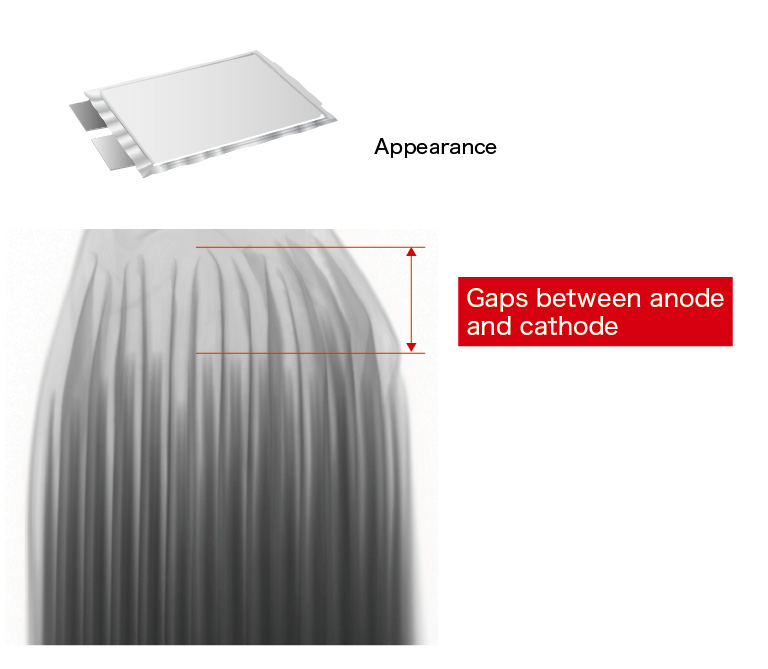

检查层压式锂离子电池电极之间的距离

样品:层压式锂离子电池
探测器:C12300-322
管电压:100 kV
放大率:10 倍

C12300 系列可在流向上采集无失真图像,可通过在层压方向上扫描电极来精确检查电极在层压式锂离子电池中的位置。通过将 X 射线 TDI 相机与微焦点 X 射线源相结合,可实现高分辨率、高速检查。

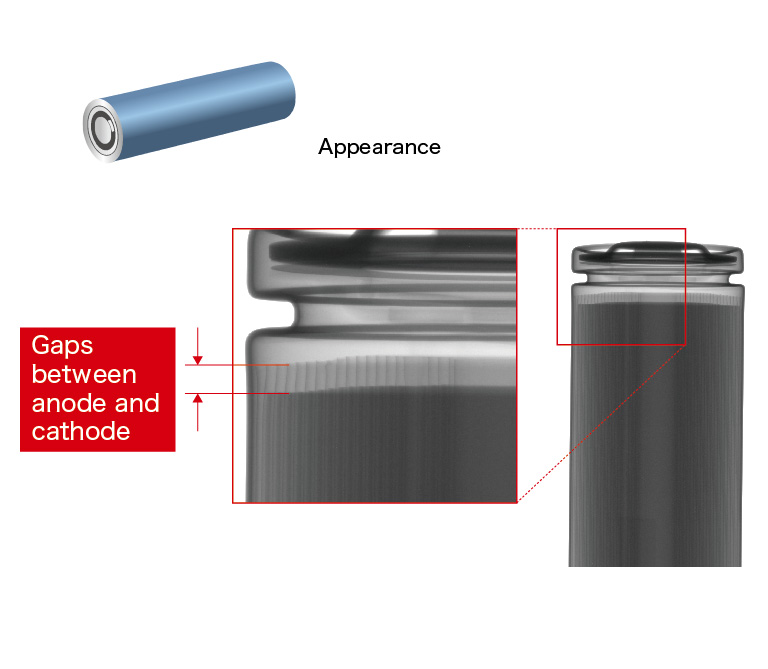

检查圆柱形锂离子电池电极之间的距离

样品:圆柱形锂离子电池
探测器:C12300-121
管电压:100 kV
放大率:5 倍

C12300-121 可以 50 kHz 的最大扫描速度采集图像。它是高速检查圆柱形锂离子电池的理想选择,其中许多待检查物体被连续运输。

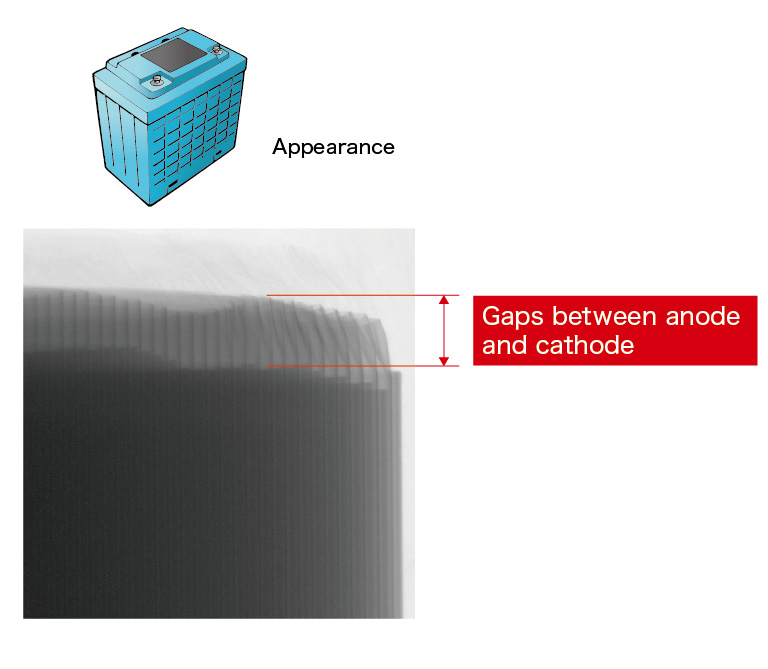

检查具有不同厚度的卷绕式锂离子电池电极之间的距离

样品:卷绕式锂离子电池(厚度 100 mm)
探测器:C12300-323
管电压:180 kV
放大率:4 倍

C12300-323 兼容使用最大 180 kV 的管电压采集图像。即使在具有厚度以及需要高能来传输 X 射线的卷绕式锂离子电池上,也可以精确地检查电极及电极层的位置。

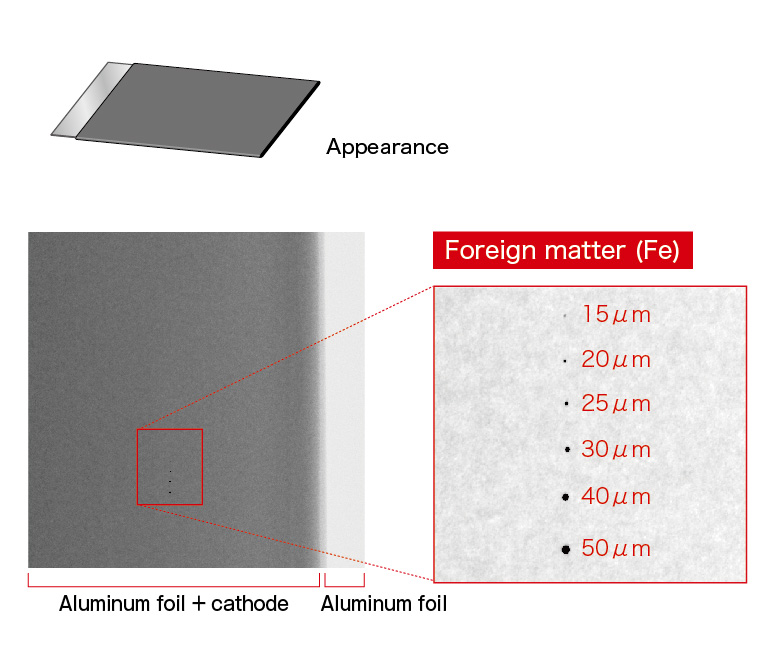

检查阴极板上的污染物

样品:阴极板
探测器:C12300-461B
管电压:40 kV
放大率:10 倍

C12300-461B 在低管电压区域具有高灵敏度,其传感器以交错排列方式配置。由于甚至可以检测到薄物体上的微小污染物,因此它非常适合检查片状材料,如阴极和阳极以及锂离子电池上的间隔物。

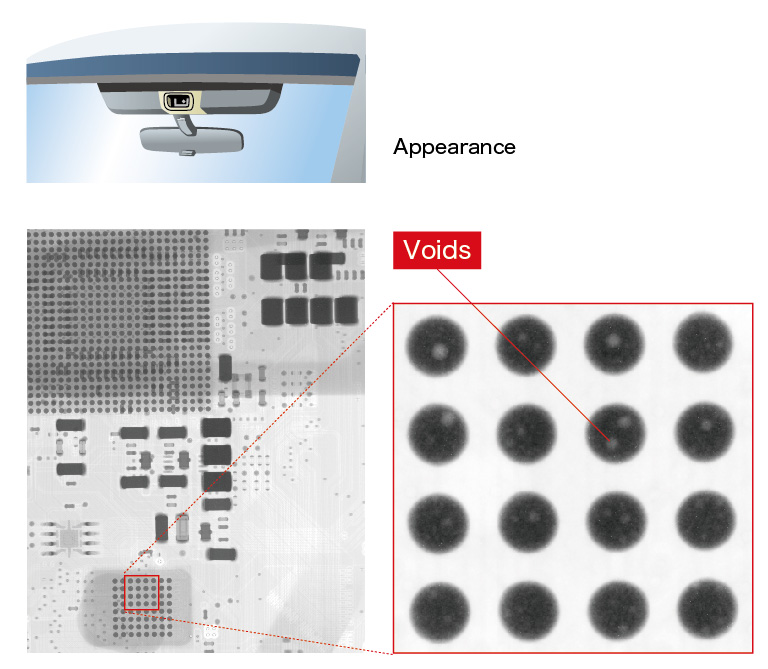

检查焊料中的空隙

样品:用于驾驶辅助系统的摄像头单元 PCB
探测器:C12300-322
管电压:130 kV
放大率:5 倍

由于支持双向扫描,C12300 系列可以有效地扫描安装有电子组件的 PCB 整个表面,并可以对焊料中的空隙进行高分辨率检查。

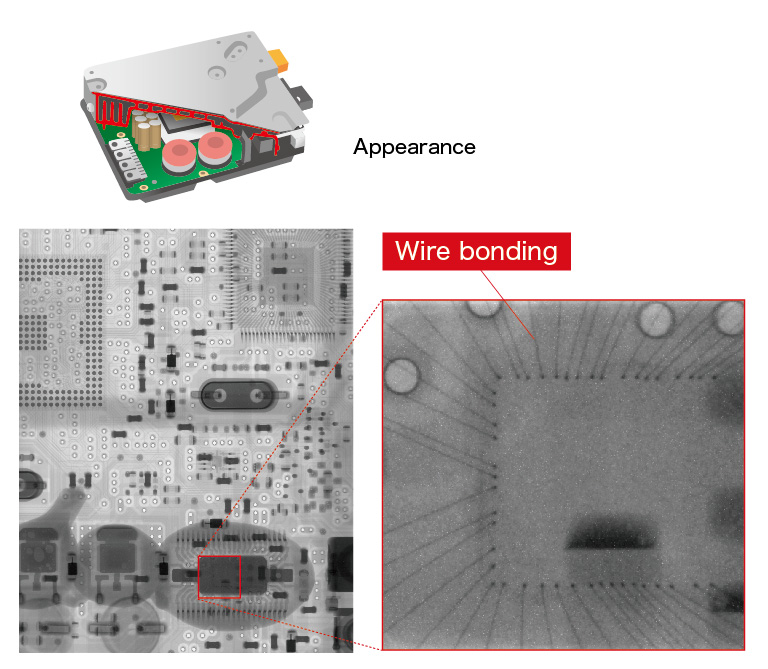

引线键合检查

样品:ECU PCB
探测器:C12300-323
管电压:180 kV
放大率:5 倍

C12300-323 兼容最大 180 kV 的管电压。它能够通过散热器和其他金属部件透射 X 射线,以检查 PCB 上的引线键合是否存在缺陷。

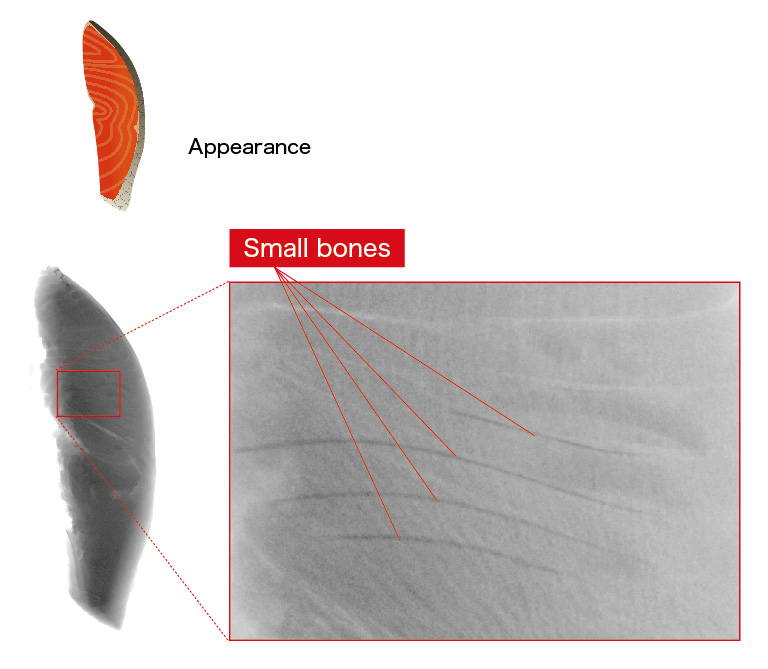

鱼骨残留检查

样品:鱼片
探测器:C12300-321B
管电压:50 kV
放大率:1.1 倍

C12300 系列的分辨率为 48 μm/像素,即使在鱼片中也能对小刺进行高分辨率观察。

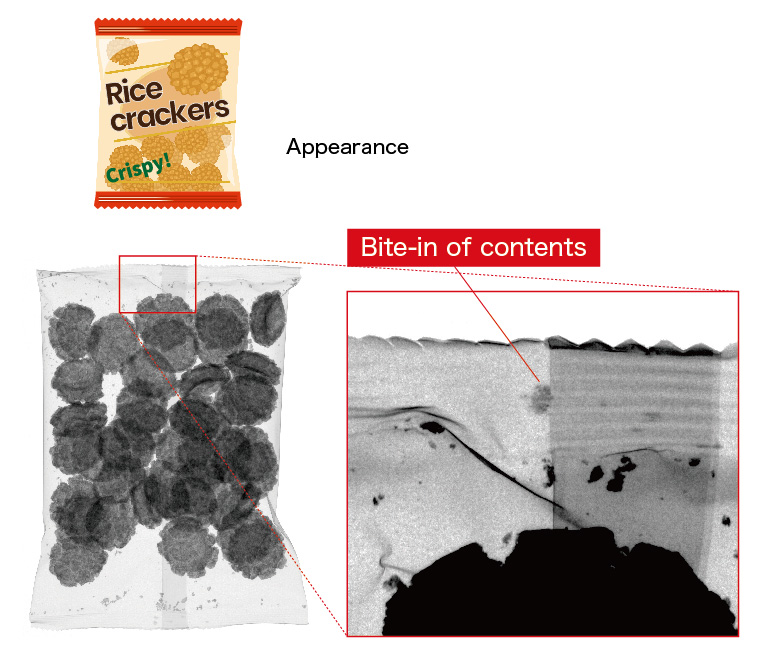

包装咬合检查

样品:饼干
探测器:C12300-321B
管电压:30 kV
放大率:1.1 倍

C12300-321B 在低管电压区域具有高灵敏度。因此,它甚至可以检测难以产生对比度的食品包装的咬合情况。
