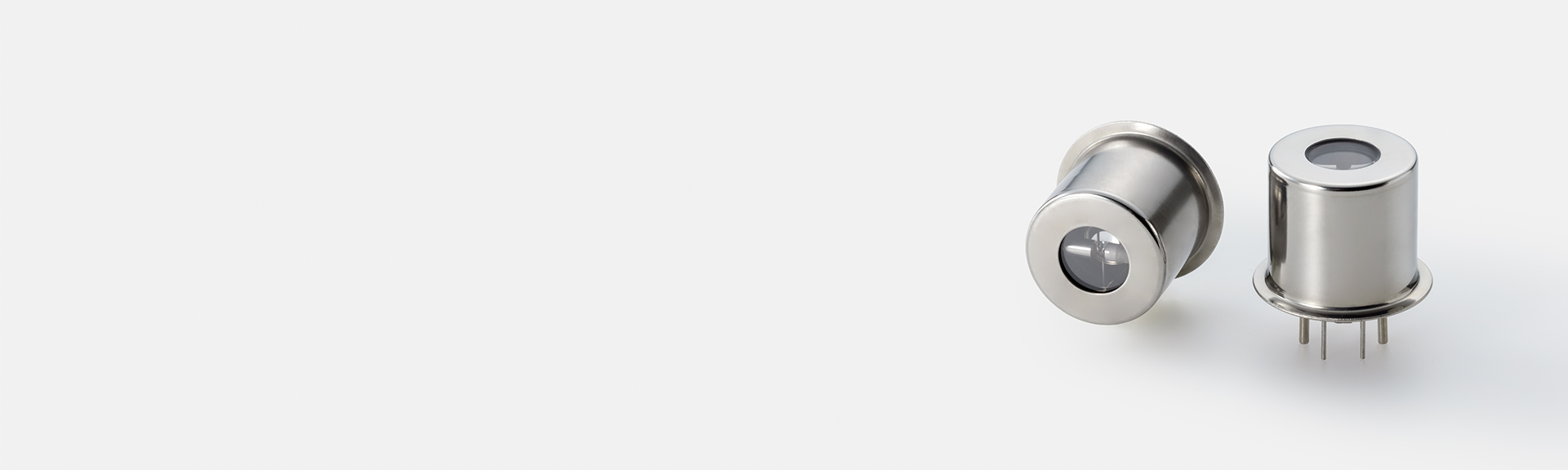

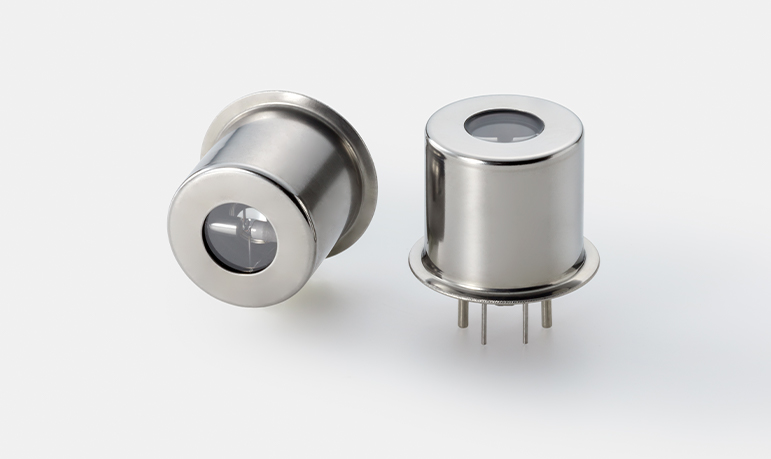

20 W 氙气闪光灯

这些 20 W 氙气闪光灯采用金属罐封装,以实现高输出。MgF^2 窗型可发射 160 nm 至 7500 nm 的光谱,适用于检查、测量、化学分析等各种用途。另提供带有内置反射器的高输出类型,可实现 1.5 倍的输出。

特性

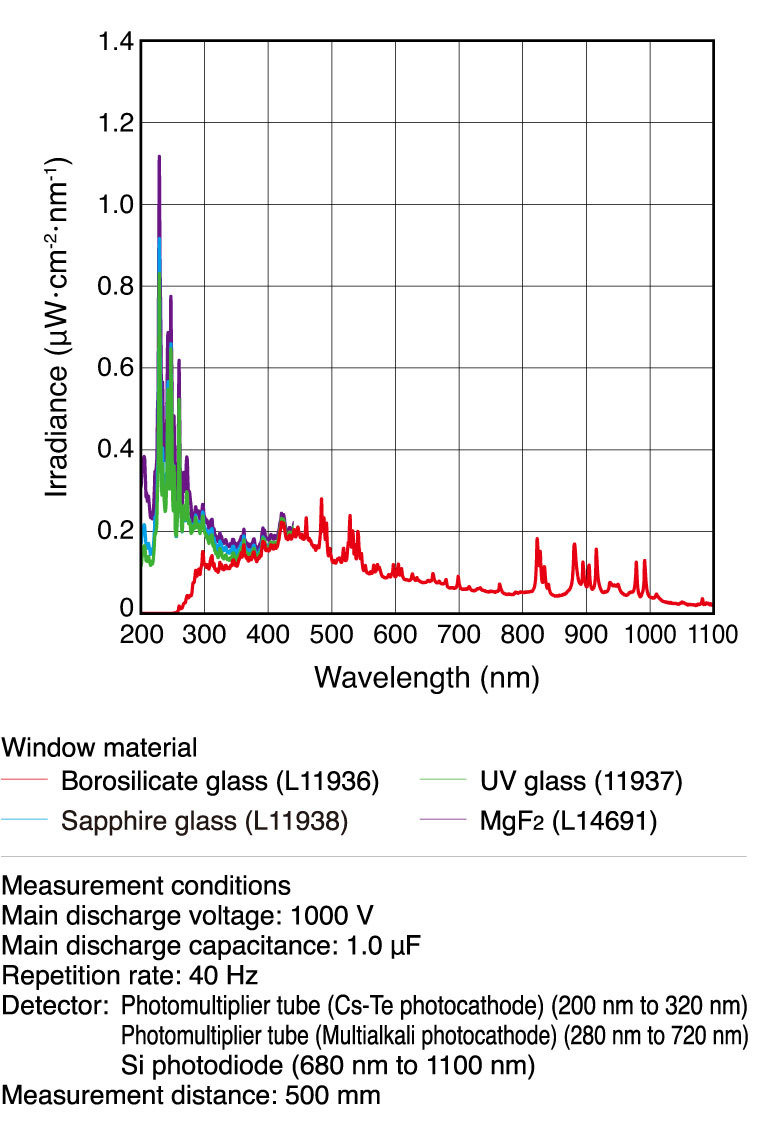

光谱分布(典型值)

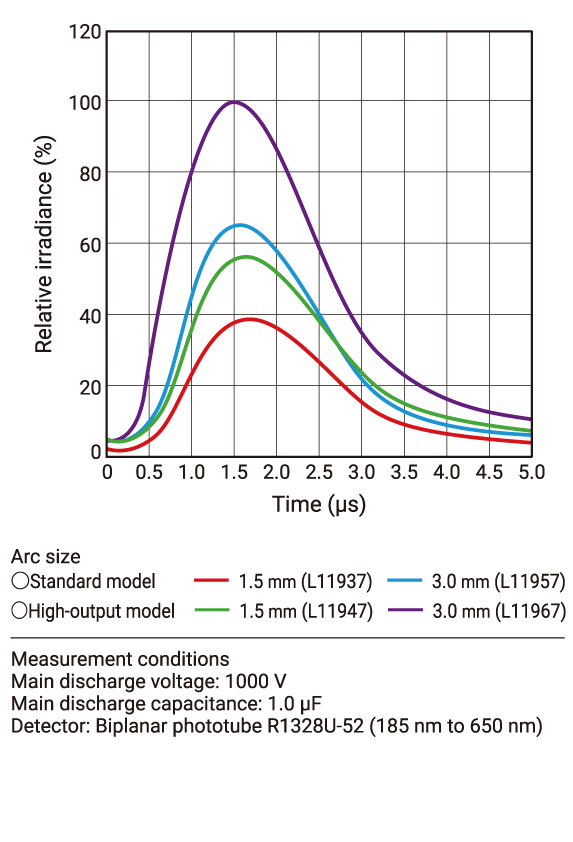

发光脉冲波形(典型值)

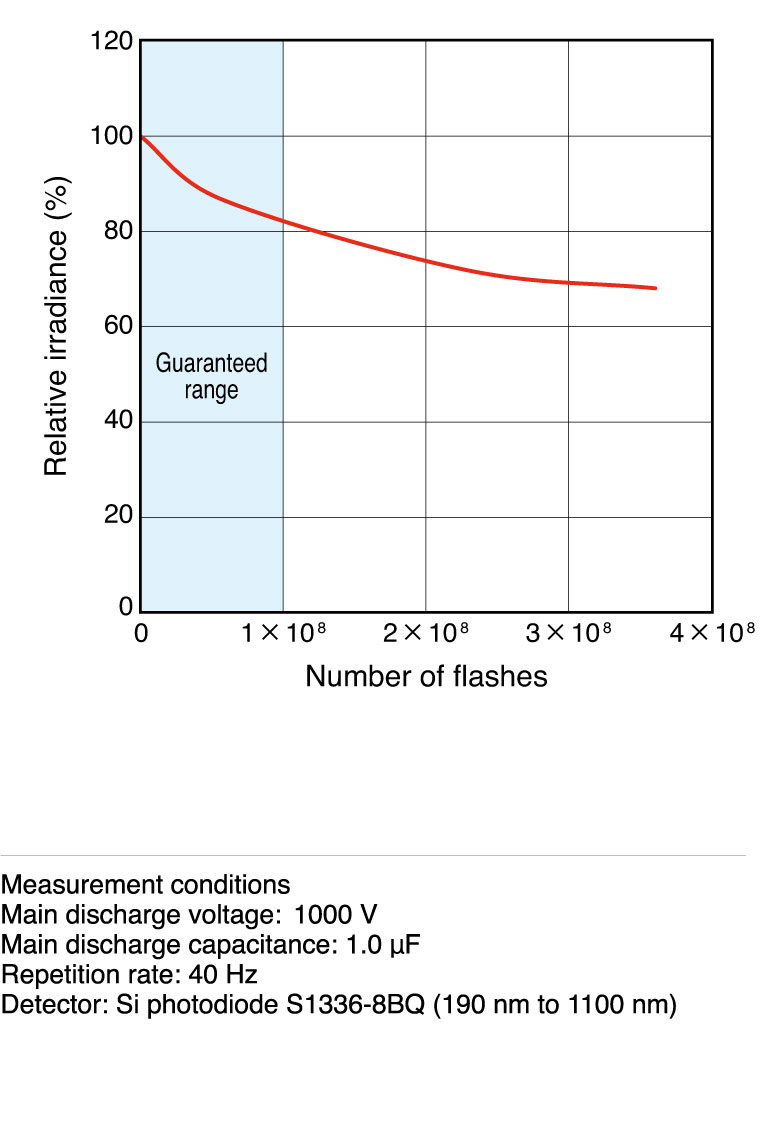

寿命特性 (L11947)(典型值)

详细参数

参数 标准型号 单位
L11936 L11956 L11937 L11957 L11938 L11958 L14691 L14693
电弧尺寸 1.5 3.0 1.5 3.0 1.5 3.0 1.5 3.0 mm
窗材 硼硅玻璃 紫外玻璃 蓝宝石玻璃 MgF2
侧管材料 金属
光谱分布 240 至 2500 185 至 2500 190 至 5000 160 至 7500 nm
主放电电压范围 300 至 1000 V
推荐主放电电压范围 700 至 1000 V
最大光源输入能量(每次闪光) 参见操作条件示例 mJ
最大重复频率 (*1) 1000 Hz
最大平均光源输入(连续) 参见操作条件示例 W
光输出稳定性 (*2) 典型值 1.0 % CV
4.5 % p-p
最大值 2.0 % CV
6.0 % p-p
保证使用寿命 (*3) 1 × 108 至 1 × 109 闪光次数
触发电压 5 至 7 kV p-p
冷却方式 不需要
工作温度范围 +5 至 +40
储存温度范围 -40 至 +90
工作湿度范围 低于 85%(无冷凝)
储存湿度范围 低于 95%(无冷凝)
触发开关(单独出售)(*4) E10977 E10978 E10977 E10978 E10977 E10978 E10977 E10978

参数 高输出型号 单位
L11936 L11956 L11937 L11957 L11938 L11958 L14691 L14693
电弧尺寸 1.5 3.0 1.5 3.0 1.5 3.0 1.5 3.0 mm
窗材 硼硅玻璃 紫外玻璃 蓝宝石玻璃 MgF2
窗材 金属
光谱分布 240 至 2500 185 至 2500 190 至 5000 160 至 7500 nm
主放电电压范围 300 至 1000 V
推荐主放电电压范围 700 至 1000 V
最大光源输入能量(每次闪光) 参见操作条件示例 mJ
最大重复频率 (*1) 100 Hz
最大平均光源输入(连续) 参见操作条件示例 W
光输出稳定性 (*2) 典型值 1.0 % CV
4.5 % p-p
最大值 2.0 % CV
6.0 % p-p
保证使用寿命 (*3) 1 × 108 至 1 × 109 闪光次数
触发电压 5 至 7 kV p-p
冷却方式 不需要
工作温度范围 +5 至 +40
储存温度范围 -40 至 +90
工作湿度范围 低于 85%(无冷凝)
储存湿度范围 低于 95%(无冷凝)
触发开关(单独出售)(*4) E10977 E10978 E10977 E10978 E10977 E10978 E10977 E10978

备注:
*1:为确保高度稳定的操作,建议重复频率为 10 Hz 或以上。
*2:光输出稳定性(重复频率为 10 Hz 或以上)
     光输出稳定性 (% CV) = 光输出标准偏差/平均光输出 × 100
     光输出稳定性 (% p-p) =(最大光输出 – 最小光输出)/平均光输出 × 100
*3:使用滨松硅光电二极管 S1336-8BQ 测量。寿命是指在 20 W (0.5 J 至 0.02 J) 条件下操作光源时,190 nm 至 1100 nm 的光输出减少到初始输出水平的 50%,或光输出波动超过规定最大值的时间。
*4:请参见各选项以了解有关触发开关的信息。

操作条件示例

主放电电容
(μF)
主放电电压
(V)
最大光源输入能量(每次闪光)(*5)
(mJ)
最大重复频率 (*6)
(Hz)
最大平均光源输入(连续)(*7)
(W)
电源
(单独出售)(*8)
1.0 1000 500 40 20 C13316-10
700 245 82 20
0.4 1000 200 100 20 C13316-04
700 98 204 20
0.3 1000 150 133 20 C13316-03
700 74 272 20
0.2 1000 100 200 20 C13316-02
700 49 408 20
0.1 1000 50 400 20 C13315
700 25 816 20

备注:
*5:最大光源输入能量(每次闪光)(J)
     E = 1/2 × C × V2 C:主放电电容 (F),V:主放电电压 (V)
*6:为确保高度稳定的操作,建议重复频率为 10 Hz 或以上。
*7:最大平均光源输入(连续)(W)
     P = E × f E:最大平均光源输入能量(每次闪光)(J),f:重复频率 (Hz)
*8:请参见各选项以了解有关电源的信息。

产品阵容

正在加载……产品信息

列设置

查看全部 (0 产品信息)

抱歉,您的搜索未返回任何结果。
请使用不同的条件重试。

选项

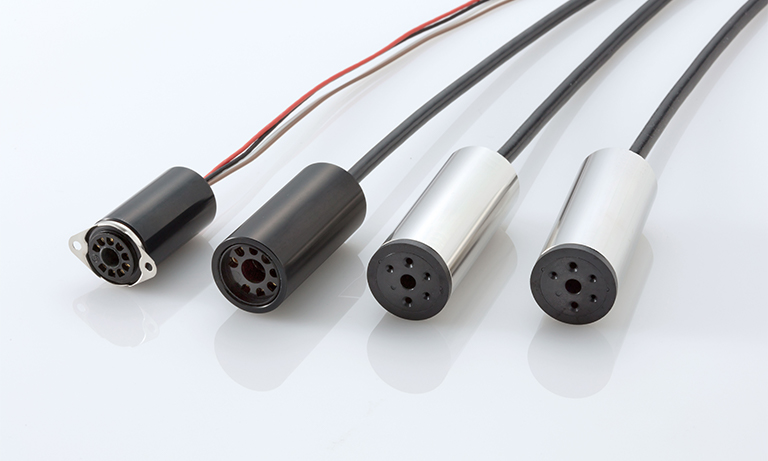

触发开关 E10977、E10978

滨松提供专为氙气闪光灯设计的触发开关。这些触发开关与高压变压器、电压分压电阻器和电容器集成在同一紧凑型外壳中,因此减少了绘制电路和设备设计的麻烦。

请详见目录[4.3 MB/PDF]

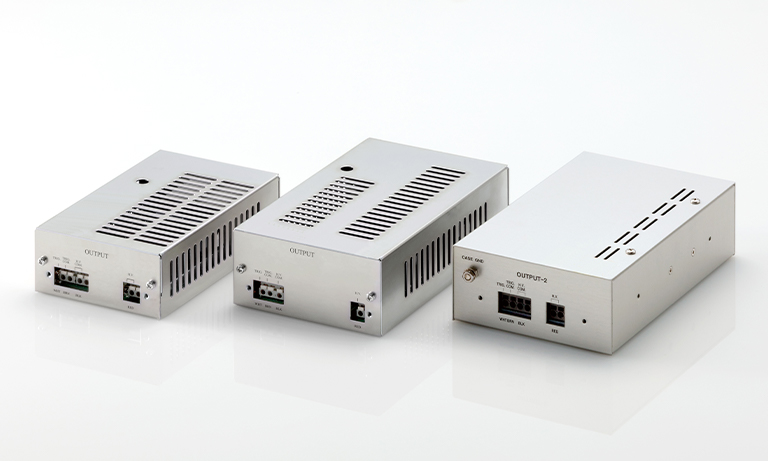

电源 C13315 / C13316 系列

滨松提供专门设计用于实现氙气闪光灯最大性能的电源。这些都是带有内置高速充电电路和放电停止电路的开关电源。尽管这些都是小型化、大容量的电源,但能确保高度稳定的氙气闪光灯操作。

请详见目录[4.3 MB/PDF]
