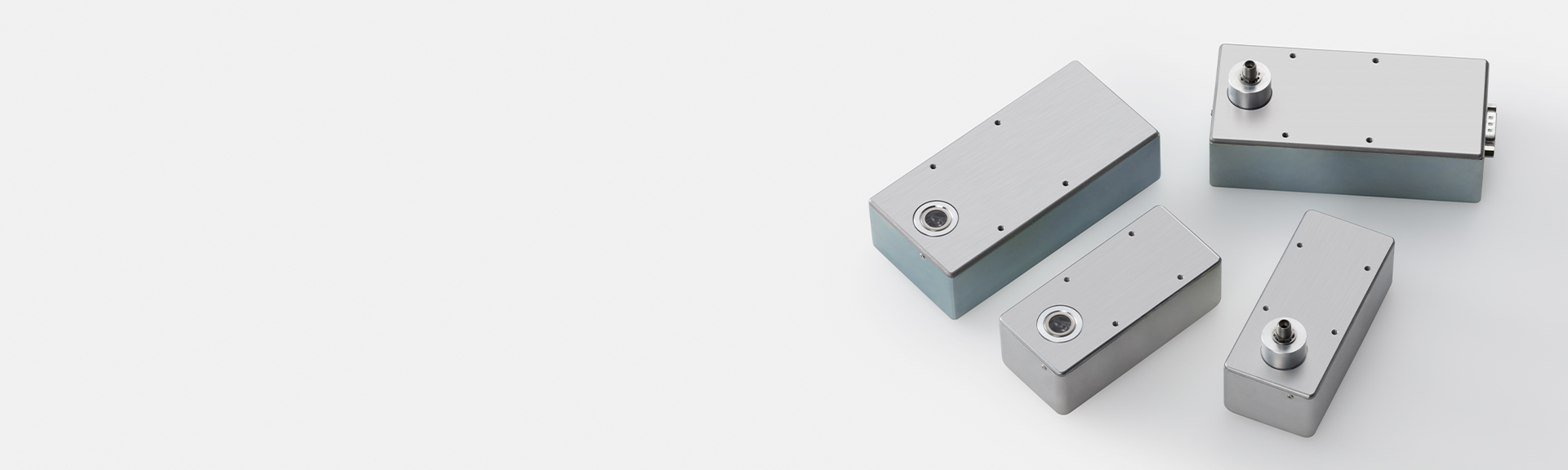

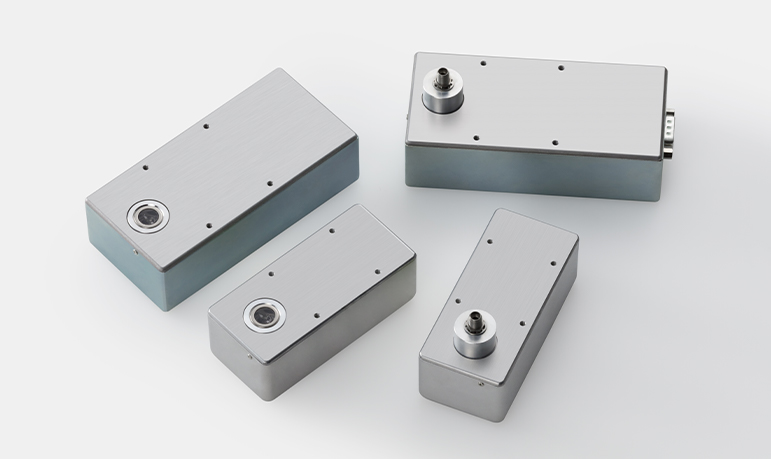

5 W 氙气闪光灯模块

这些光源模块将一个 5 W 氙气闪光灯与电源及触发开关相集成,以获得最高光源性能,包括高亮度效率、高稳定性和长寿命。

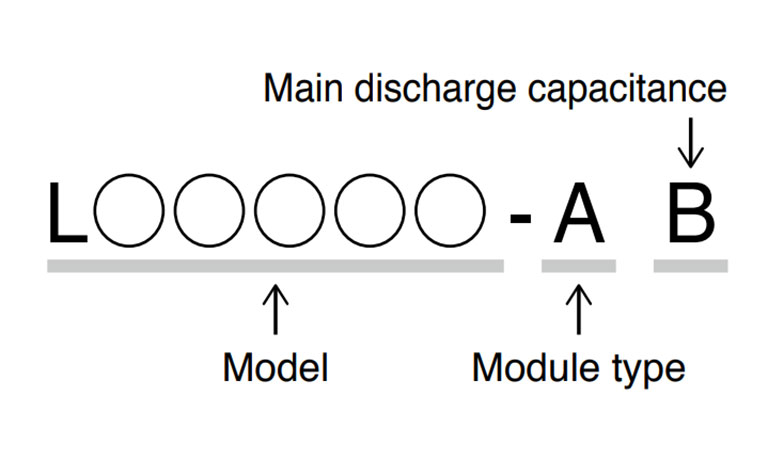

类型编号指南

特性

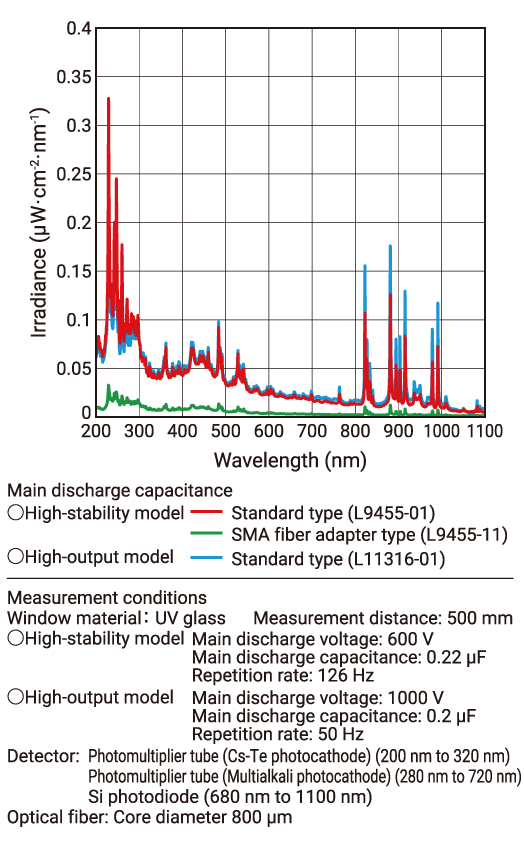

光谱分布(典型值)

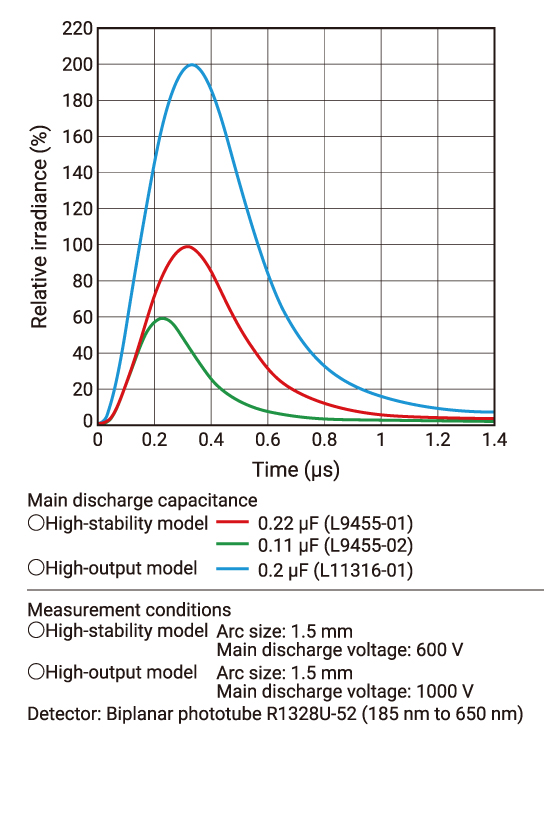

发光脉冲波形(典型值)

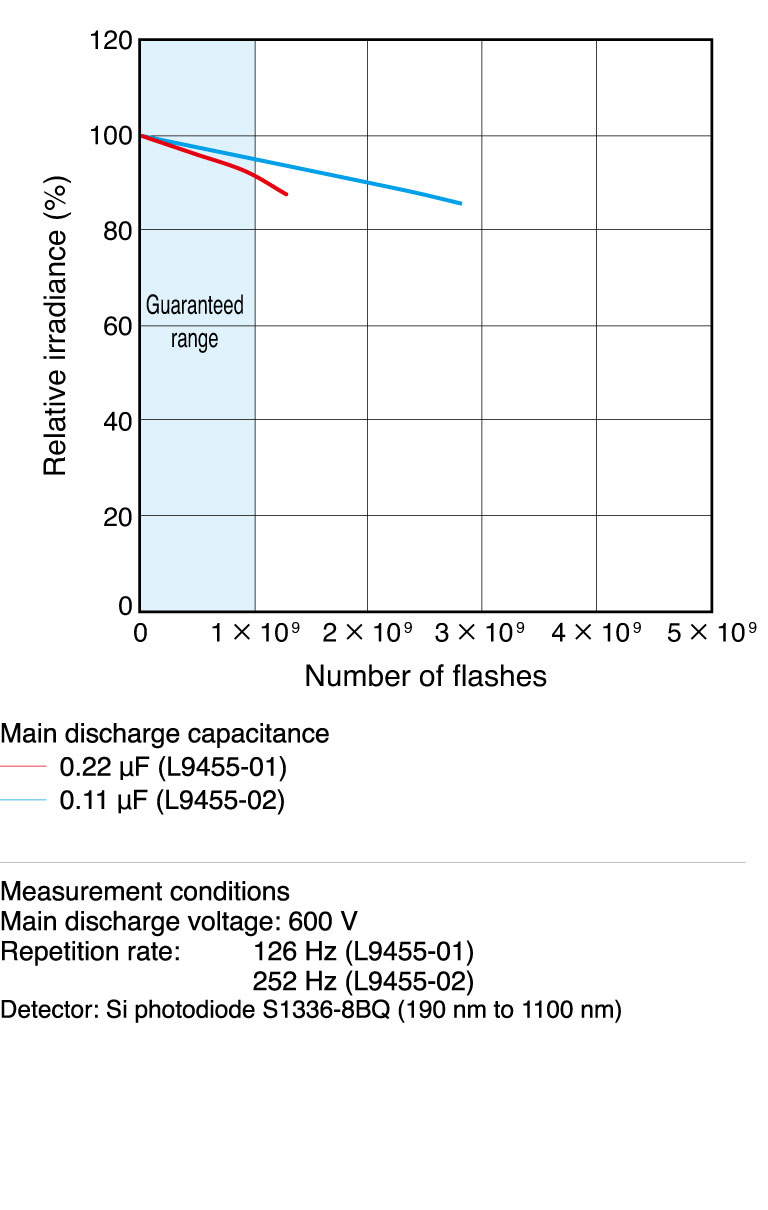

寿命特性(典型值)

详细参数

参数 高稳定性型号 高输出型号 单位
L9455-01 /
-02 / -11 / -12
L9456-01 / -02 L11316-01 / -11 L11317-01
电弧尺寸 1.5 3.0 1.5 3.0 mm
窗材 紫外玻璃
光谱分布 185 至 2500 nm
主放电电压可变范围 内部 400 至 600 (*1) 650 至 1000 (*1) V
外部 400 至 600 (*2) 500 至 1000 (*3)
主放电电容 0.22 / 0.11 0.2 μF
最大光源输入能量(每次闪光) 参见操作条件示例 mJ
最大重复频率 参见操作条件示例 Hz
最大平均光源输入(连续) 参见操作条件示例 W
光输出稳定性 (*4) 典型值 0.4 0.3 0.9 0.4 % CV
2.8 1.7 4.8 2.3 % p-p
最大值 2.0 1.5 3.0 2.5 % CV
5.0 5.0 8.0 4.0 % p-p
保证使用寿命 (*5) 1 × 109 5 × 108 闪光次数
输入电压 11 至 28 21.6 至 26.4 V
输入电流 1 0.75 A
突入电流 4 3 A
触发信号 矩形波 5 V 至 10 V,脉波宽度 10 μs 或以上 (*6)
触发输入阻抗 330 Ω
冷却方式 不需要 (*7)
工作温度范围 0 至 +40
储存温度范围 -40 至 +90
工作湿度范围 低于 85%(无冷凝)
储存湿度范围 低于 95%(无冷凝)
适用标准 EMC 标准 IEC/EN 61326-1
发射限值:CISPR 11 1 组 A 类
抗干扰要求:表 2
安全标准 IEC/EN 62471 风险组 3
环境标准 (RoHS) IEC/EN 63000
抗振动性 5 Hz 至 200 Hz,15 m/s2
抗冲击性 500 m/s2

备注:
*1:内部:可通过调节器调节
*2:外部:可调,电压控制范围:3.2 V 至 4.8 V
*3:外部:可调,电压控制范围:2.44 V 至 4.88 V
*4:光输出稳定性(重复频率为 10 Hz 或以上)
     光输出稳定性 (% CV) = 光输出标准偏差/平均光输出 × 100
     光输出稳定性 (% p-p) =(最大光输出 – 最小光输出)/平均光输出 × 100
*5:使用滨松硅光电二极管 S1336-8BQ 测量。寿命是指在 5 W 条件下操作光源时,190 nm 至 1100 nm 的光输出减少到初始输出水平的 50%,或光输出波动超过规定最大值的时间。
*6:仅外部触发器,在上升沿同步
*7:如果操作期间外壳温度超过 45 °C,则需要冷却。

操作条件示例

型号 主放电电容
(μF)
主放电电压
(V)
最大光源输入能量(每次闪光)(*8)
(mJ)
最大重复频率 (*9)
(Hz)
最大平均光源输入(连续)(*10)
(W)
L9455-01 / -11
L9456-01
0.22 400 17.6 284 5.0
500 27.5 182 5.0
600 39.6 126 5.0
L9455-02 / -12
L9456-02
0.11 400 8.8 530 4.7
500 13.8 362 5.0
600 19.8 252 5.0
L11316-01 / -11
L11317-01
0.2 500 25.0 200 5.0
700 49.0 102 5.0
1000 100.0 50 5.0

备注:
  *8:最大光源输入能量(每次闪光)(J)
       E = 1/2 × C × V2 C:主放电电容 (F),V:主放电电压 (V)
  *9:为确保高度稳定的操作,建议重复频率为 10 Hz 或以上。
*10:最大平均光源输入(连续)(W)
       P = E × f E:最大平均光源输入能量(每次闪光)(J),f:重复频率 (Hz)

产品阵容

正在加载…… 产品信息

查看全部

抱歉,您的搜索未返回任何结果。
请使用不同的条件重试。

选项

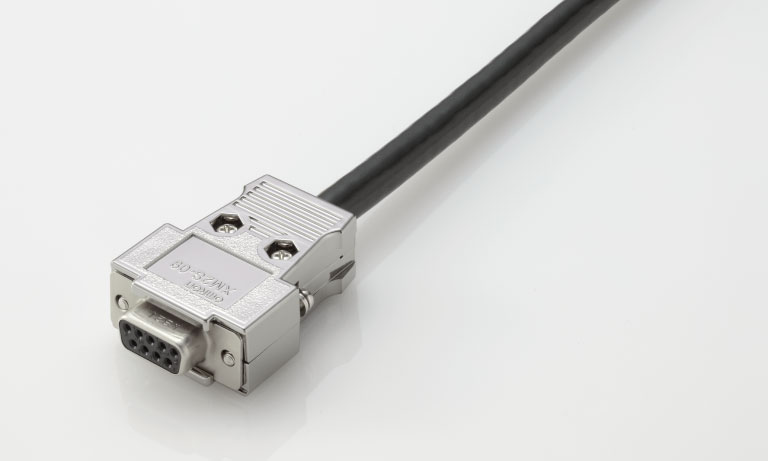

D-sub 输入连接器电缆 A11690

这是一条低噪声屏蔽电缆,端接了用于信号输入的 D-sub 连接器。电缆长度为 300 mm。

请详见目录[4.3 MB/PDF]
