60 W 氙气闪光灯

这些都是 60 W 氙气闪光灯，在我们的氙气闪光灯中输出最高。尽管这些光源输出很高，但非常稳定。另提供具有更高输出的内置反射器类型，其输出是其他 60 W 光源的 1.5 倍。

特性
详细参数
操作条件示例
选项

特性

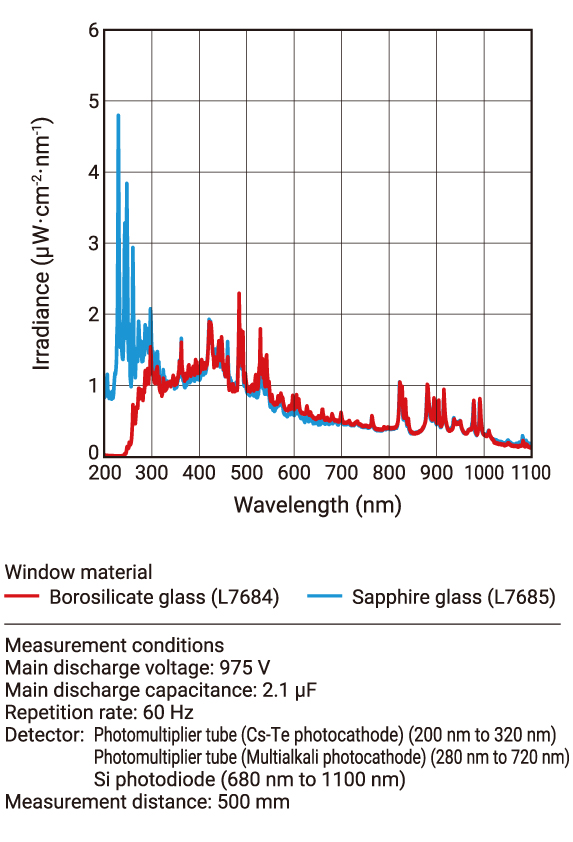

光谱分布（典型值）

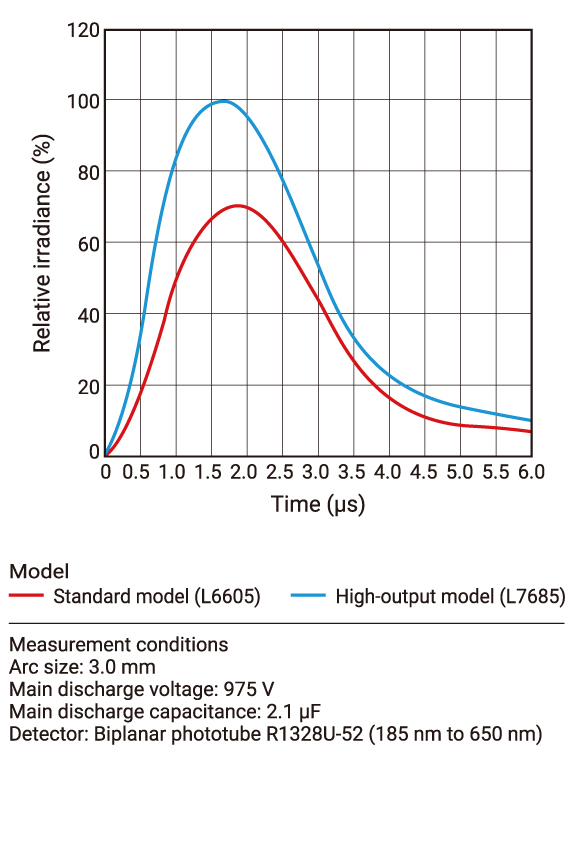

发光脉冲波形（典型值）

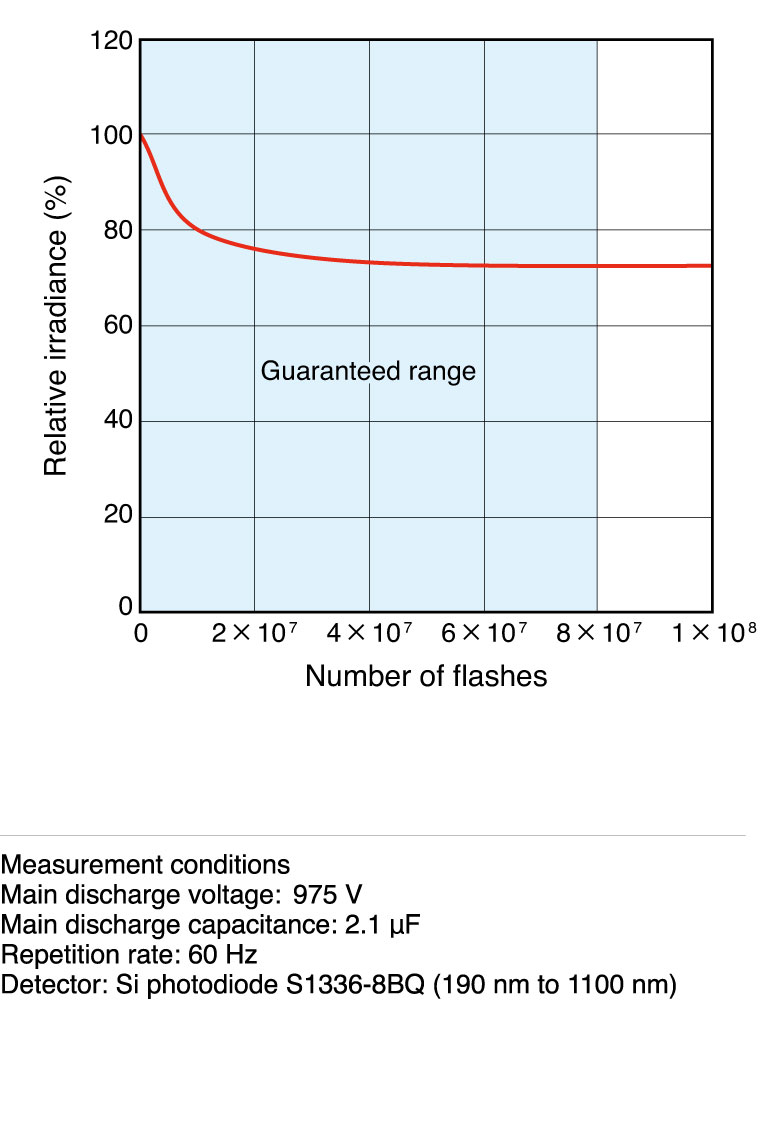

寿命特性 (L7685)（典型值）

详细参数

参数		标准型号		高输出型号		单位
参数		L6604	L6605	L7684	L7685	单位
电弧尺寸		3.0				mm
窗材		硼硅玻璃	蓝宝石玻璃	硼硅玻璃	蓝宝石玻璃	－
侧管材料		金属				－
光谱分布		240 至 2500	190 至 5000	240 至 2500	190 至 5000	nm
主放电电压范围		500 至 1000				V
推荐主放电电压范围		700 至 1000				V
最大光源输入能量（每次闪光）		参见操作条件示例				mJ
最大重复频率 (*1)		100				Hz
最大平均光源输入（连续）		参见操作条件示例				W
光输出稳定性 (*2)	典型值	0.7				% CV
	典型值	3.0				% p-p
	最大值	1.0				% CV
	最大值	4.2				% p-p
保证使用寿命 (*3)		8 × 10⁷				闪光次数
触发电压		5 至 10				kV p-p
冷却方法 (*4)		不需要				－
工作温度范围		+5 至 +40				℃
储存温度范围		-40 至 +90				℃
工作湿度范围		低于 85%（无冷凝）				－
储存湿度范围		低于 95%（无冷凝）				－
触发开关（单独出售）(*5)		E6647				－
冷却夹套（单独出售）(*6)		E6611				－

备注：
*1：为确保高度稳定的操作，建议重复频率为 10 Hz 或以上。
*2：光输出稳定性（重复频率为 10 Hz 或以上）
光输出稳定性 (% CV) = 光输出标准偏差/平均光输出 × 100
光输出稳定性 (% p-p) =（最大光输出 – 最小光输出）/平均光输出 × 100
*3：使用滨松硅光电二极管 S1336-8BQ 测量。寿命是指在 975 V 的主放电电压、2.1 μF 的主放电电容和 60 Hz 的重复频率条件下操作光源时，190 nm 至 1100 nm 的光输出降至初始输出水平的 50% ，或光输出波动超过规定最大值的时间。

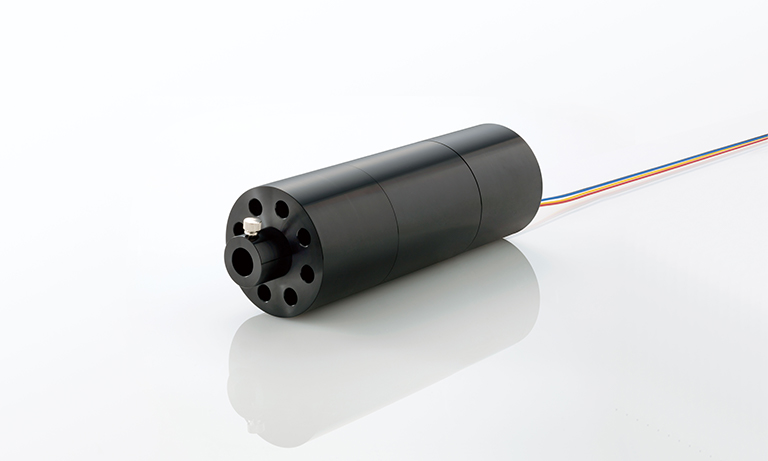

*4：最大重复频率为 15 W 或更高时，需要冷却才能保持光源温度低于 150 °C。可选择使用 E6611 冷却夹套。

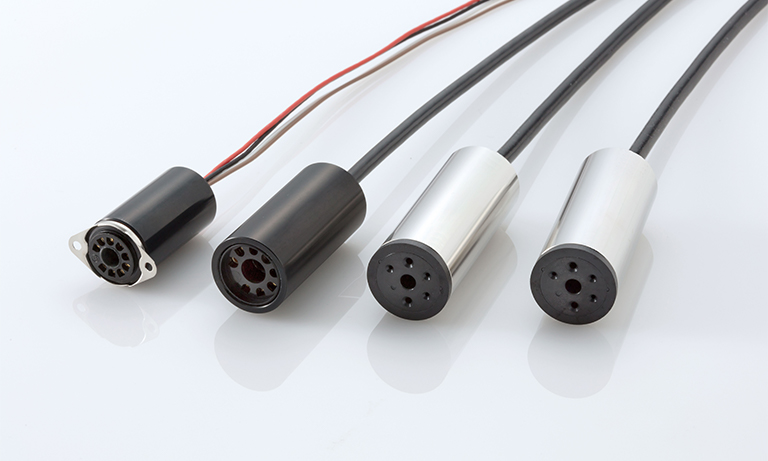

*5：请参见各选项以了解有关触发开关的信息。
*6：请参见各选项以了解冷却夹套的信息。

操作条件示例

主放电电容 (μF)	主放电电压 (V)	最大光源输入能量（每次闪光）(*7) (mJ)	最大重复频率 (*8) (Hz)	最大平均光源输入（连续） (9)(10) (W)	主放电电容器（外部连接）（单独出售）(*11)	电源（单独出售）(*12)
2.1	975	1000	60	60	E7289-02	C14352
2.1	700	515	100	51.5	E7289-02
0.1	1000	50	100	5	－
0.1	700	25	100	2.5	－

备注：
  *7：最大光源输入能量（每次闪光）(J)
       E ＝ 1/2 × C × V² C：主放电电容 (F)，V：主放电电压 (V)
  *8：为确保高度稳定的操作，建议重复频率为 10 Hz 或以上。
  *9：最大平均光源输入（连续）(W)
       P = E × f E：最大平均光源输入能量（每次闪光）(J)，f：重复频率 (Hz)

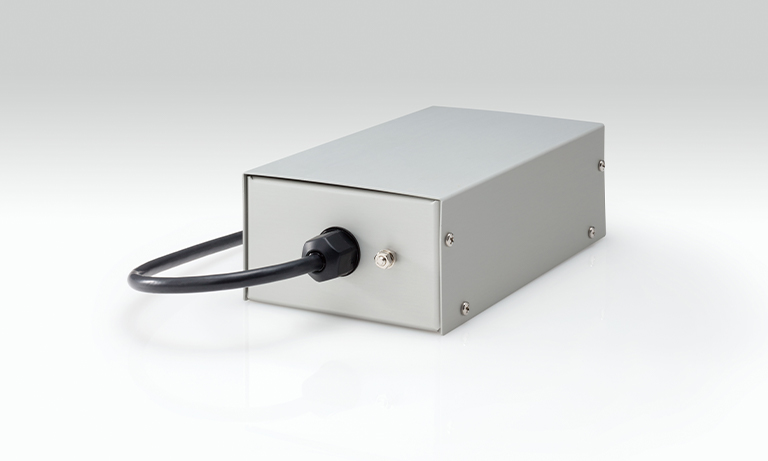

*10：以 60W 操作最大平均光源输入（连续）时，可使用可选的 E7289-02 主放电电容器（外部连接）。
*11：请参阅各选项以了解主放电电容器（外部）。

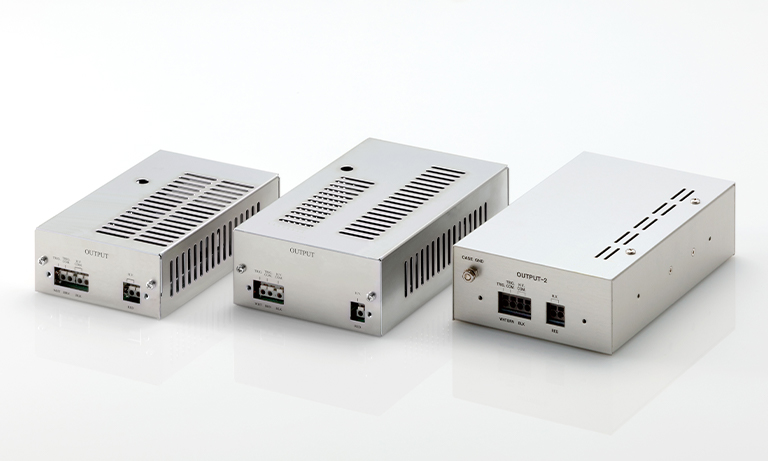

*12：请参见各选项以了解有关电源的信息。
