红外 LED

L9437

发出平行光的 LED,适用于光编码器

L9437 是为光编码器开发的红外 LED。通过改进以往 L8506 型使用的非球面透镜,我们实现了更加高度准直的近红外光束。L9437 的引脚没有通常在钎焊到封装的引脚底座上形成的叠层钎料,因此消除了印刷电路板设计的限制。


特点
-平行光束
-均匀光斑
-狭向性:±5°
- 高速响应:典型值 40 MHz
-高可靠性

封装 金属
封装类别 带透镜
(高准直)
峰值发光波长(最小值) 840 nm
峰值发光波长(典型值) 870 nm
峰值发光波长(最大值) 900 nm
半谱宽度(典型值) 45 nm
正向电压(典型值) 1.5 V
截止频率(典型值) 40 MHz
测量条件 典型值 Ta = 25°C,除非另有说明

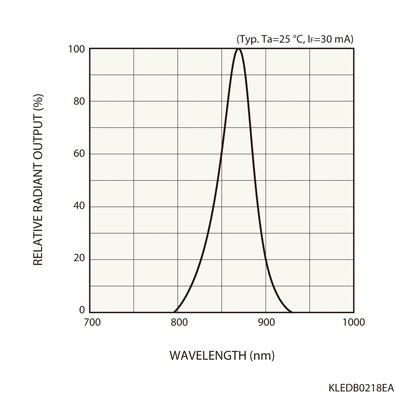

发射光谱

外形尺寸图(单位:mm)
