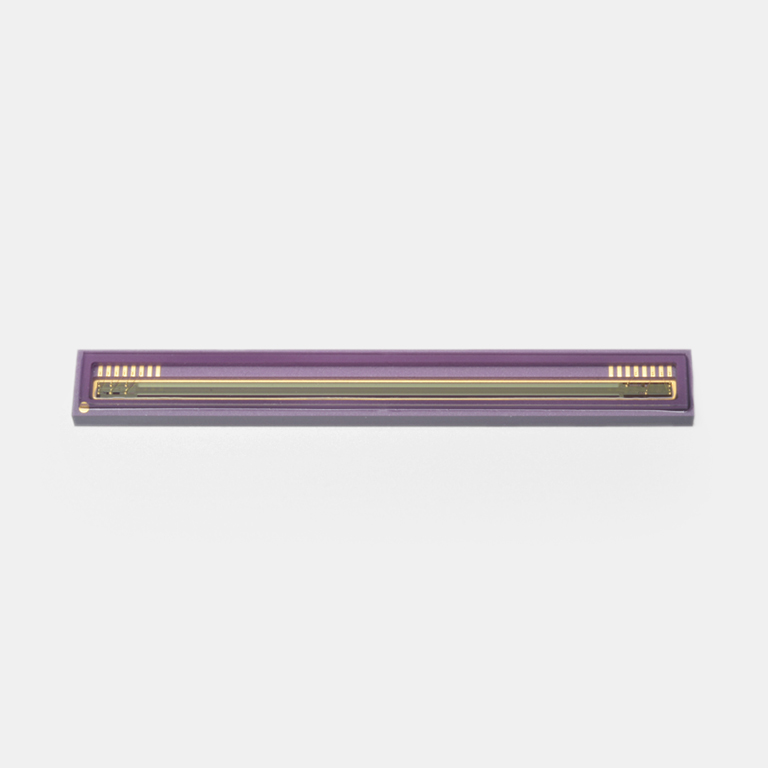

CMOS 线阵图像传感器

S11639-01

高灵敏度,像素垂直长度较长的受光面

S11639-01 是一款高灵敏度 CMOS 线阵图像传感器,使用像素垂直长度较长的受光面 (14 × 200 µm)。其他特点包括在紫外区域中的高灵敏度和对紫外线性的高耐受性。S11639-01 采用 5 V 单电源供电,适用于低成本光谱仪。


特点
-像素尺寸:14 × 200 μm
-2048 像素
-有效光敏区长度:28.672 mm
-高灵敏度:1300 V/(lx・s)
-在紫外至近红外区域具有高灵敏度
(光谱响应范围:200 至 1000 nm)
-全像素同步电荷积分
-可变积分时间功能(电子快门功能)
-5 V 单电源供电
-内置时序发生电路允许仅使用起动和时钟脉冲输入即可运行
-信号数据率:最大 10 MHz

应用示例 (SD-OCT)

SD-OCT

来自宽带波长光源的光照射到样品上,干涉光光谱发散,然后被线阵图像传感器检测到。通过对获得的波长信息进行傅里叶变换,获得样品深度方向的图像。







线性编码器

这款线阵图像传感器具有矩形像素、高行速率和全局快门功能,适用于线性编码器的绝对踪迹读取。







详细参数

类型 高灵敏度型
影像尺寸 28.672 x 0.200 mm
有效像素数 2048 x 1 像素
像素尺寸 14 x 200 μm
光谱响应范围 200 至 1000 nm
行速率(最大值) 4672 行/秒
制冷 非冷却型
窗材 石英
封装 LCP
测量条件 典型值 Ta = 25°C,Vdd = 5 V,V(CLK) = V(ST) = 5 V,f(CLK) = 10 MHz,除非另有说明

光谱灵敏度特性

外形尺寸图(单位:mm)
