光电倍增管模块

H14447

H14447 光电倍增管模块包含一个直径为 28 mm 的高速响应端窗型光电倍增管和一个高压电源电路。除高速响应外,这些模块还具有高增益和大有效直径的特点,能够更好地收集光,是高速水下光通信的理想选择。



特性

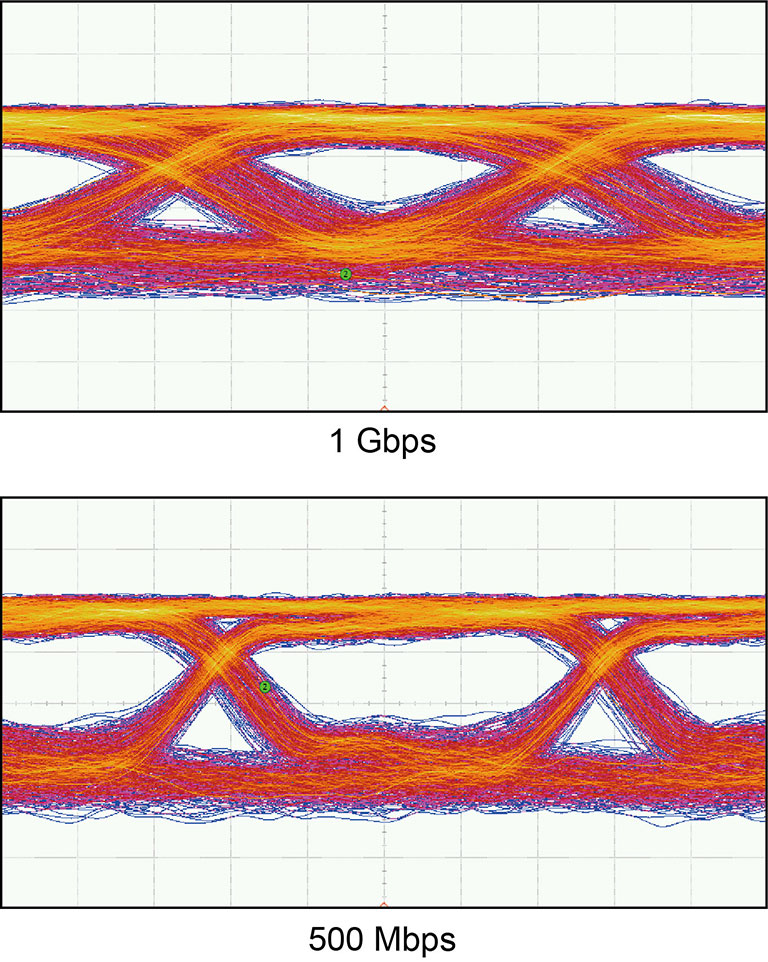

眼孔图样

眼孔图样

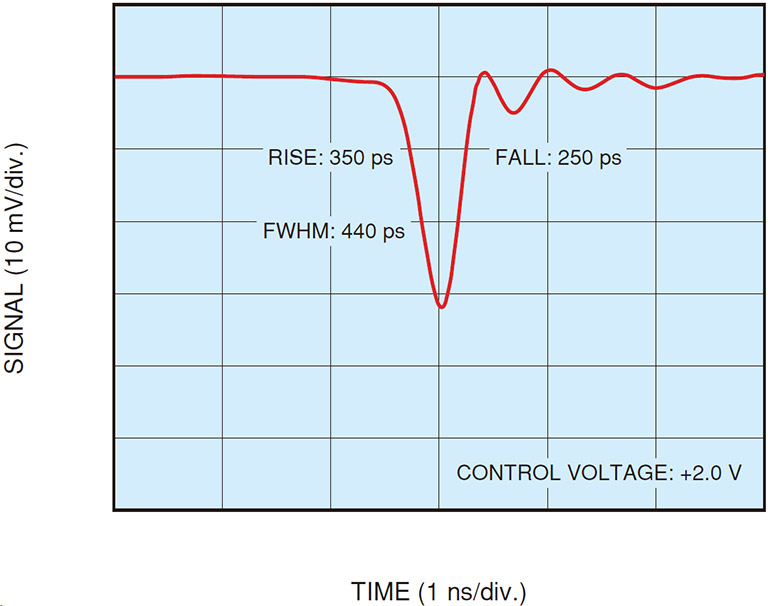

时间响应

时间响应

详细参数

光阴极面区域形状 圆形
光阴极面区域尺寸 25 mm 直径
波长(短) 300 nm
波长(长) 650 nm
波长(峰值) 420 nm
尺寸 (W x H x D) 直径 35 x 105 mm
输入电压 +4.8 至 +5.5 V
最大值 输入电压 6 V
最大值 输入电流 6 mA
最大值 输出信号电流 100 μA
最大值 控制电压 +2.1(输入阻抗 1 M Ω)V
建议的控制电压调节范围 +1.6 至 +2.0(输入阻抗 1 M Ω)V
[Cathode] 亮度灵敏度最小值 70 μA/lm
[Cathode] 亮度灵敏度典型值 95 μA/lm
[Cathode] 蓝敏度指数 (CS 5-58) 典型值 10
[Cathode] 辐射灵敏度典型值 80 mA/W
[Anode] 亮度灵敏度最小值 0.1 A/lm
[Anode] 亮度灵敏度典型值 0.8 A/lm
[Anode] 辐射灵敏度典型值 6.7 x 102 A/W
[Anode] 暗电流(30 分钟后) 典型值 0.1 nA
[Anode] 暗电流(30 分钟后) 最大值 1 nA
[Time Response] 上升时间典型值 0.35 ns
波纹噪声(峰间)最大值 0.1 mV
建立时间最大值 10 s
工作环境温度 +5 至 +50 °C
储存温度 -20 至 +50 °C
重量 105 g

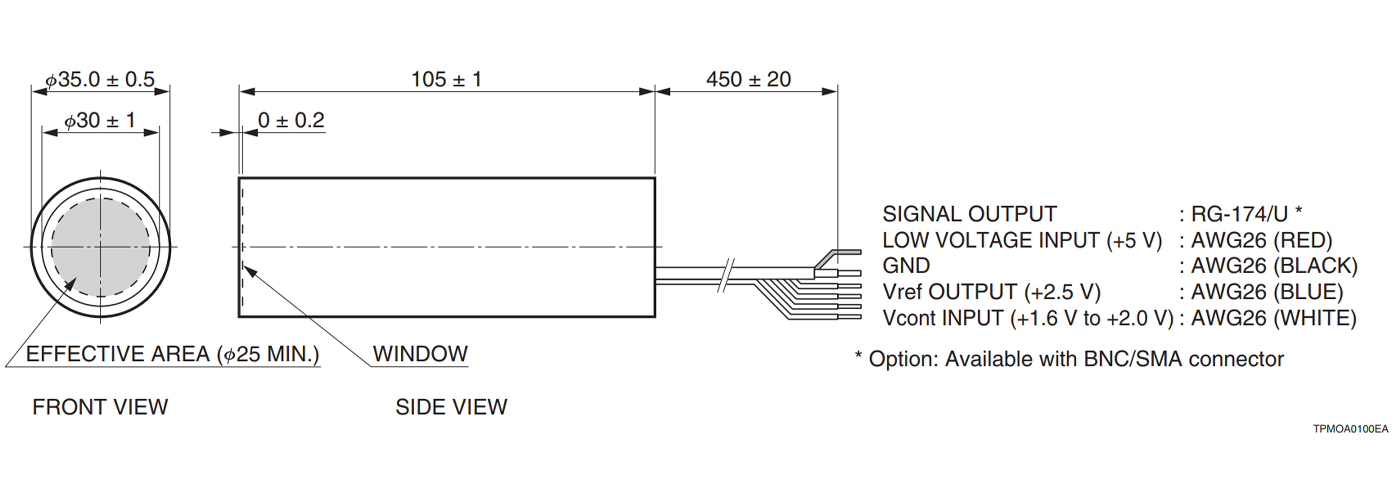

外形尺寸图
