光电倍增管模块

H14600-100

H14600-100 是包含金属封装 PMT 和高压电源电路的光电倍增管模块。尽管这款 PMT 的外形尺寸与光电二极管一样小巧,但具有高增益、宽动态范围和高速响应等特点。除高速响应外,这些模块还具有高增益和大有效直径的特点,能够更好地收集光,是高速水下光通信的理想选择。

H14600 系列:引脚输出类型
H14601 系列:电缆输出类型



光阴极面区域形状 圆形
光阴极面区域尺寸 8 mm 直径
波长(短) 300 nm
波长(长) 650 nm
波长(峰值) 400 nm
尺寸 (W x H x D) 22.0 x 25.0 x 22.0 mm
输入电压 +4.5 至 +5.5 V
最大值 输入电压 5.5 V
最大值 输入电流 3.5 mA
最大值 输出信号电流 100 μA
最大值 控制电压 +1.0(输入阻抗 1 M Ω)V
建议的控制电压调节范围 +0.5 至 +1.0(输入阻抗 1 M Ω)V
[Cathode] 亮度灵敏度最小值 80 μA/lm
[Cathode] 亮度灵敏度典型值 105 μA/lm
[Cathode] 蓝敏度指数 (CS 5-58) 典型值 13.5
[Cathode] 辐射灵敏度典型值 110 mA/W
[Anode] 亮度灵敏度最小值 30 A/lm
[Anode] 亮度灵敏度典型值 105 A/lm
[Anode] 辐射灵敏度典型值 1.1 x 105 A/W
[Anode] 暗电流(30 分钟后) 典型值 0.5 nA
[Anode] 暗电流(30 分钟后) 最大值 5 nA
[Time Response] 上升时间典型值 0.6 ns
波纹噪声(峰间)最大值 0.2 mV
建立时间最大值 10 s
工作环境温度 +5 至 +50 °C
储存温度 -20 至 +50 °C
重量 32 g

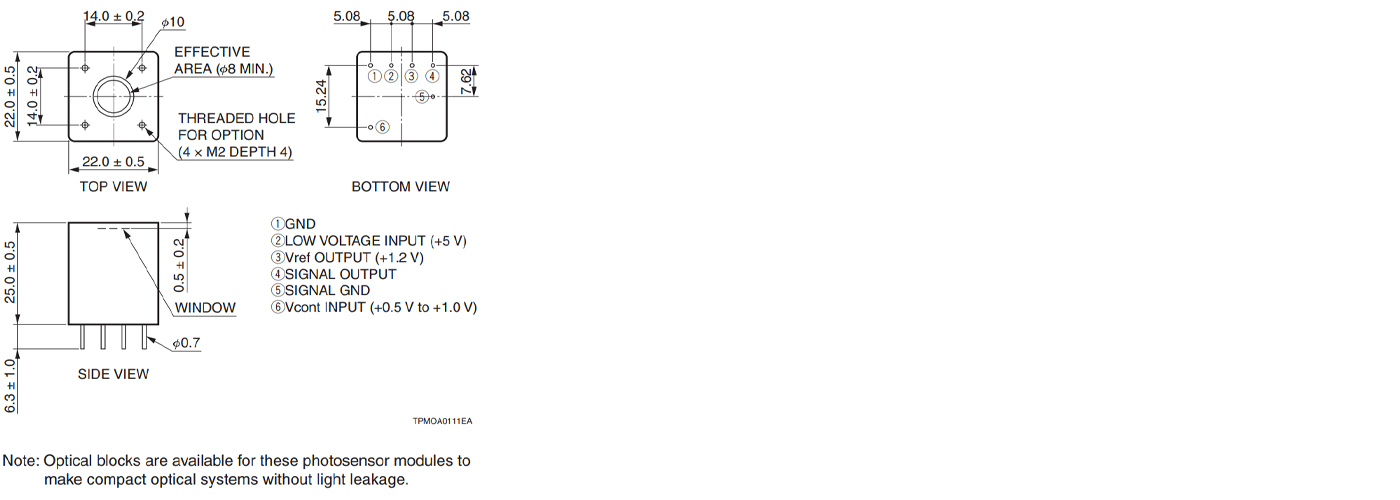

外形尺寸图(单位:mm)
