微型光谱仪

C16767MA

指尖大小的超紧凑型光谱仪探头,支持实现高灵敏度和长波长范围



C16767MA 是一款高灵敏度、超紧凑(指尖大小)的光谱仪探头。C16767MA 支持紫外区域(190 至 440 nm)。该产品适合集成到各种紧凑型设备中。


特点

- 指尖大小:20.1 × 12.5 × 10.1 mm
- 重量:5 g
- 光谱响应范围:190 至 440 nm
- 高灵敏度
- 光谱分辨率:最大 8 nm
- 支持同步积分(电子快门)
- 用于集成到移动测量设备中
- 检查成绩单中列出的波长换算系数。

应用示例

水质分析

大气分析(NO、SO2 等)

监测 UV-LED、UV-A、UV-B 和 UV-C

半导体制程监测器(等离子体、气体等)

特点

C16767MA 是一款采用 CMOS 图像传感器的新型微型光谱仪,利用蚀刻技术整合狭缝,并通过纳米压印光刻技术制作反射凹面光栅。C16767MA 配备图像传感器,增强了抗紫外线性能,并且针对紫外线衍射优化了衍射光栅。

此外还利用我们独特的光电半导体制造工艺,在图像传感器上形成杂散光截止滤波器,从而限制在衍射期间产生的杂散光进入图像传感器。

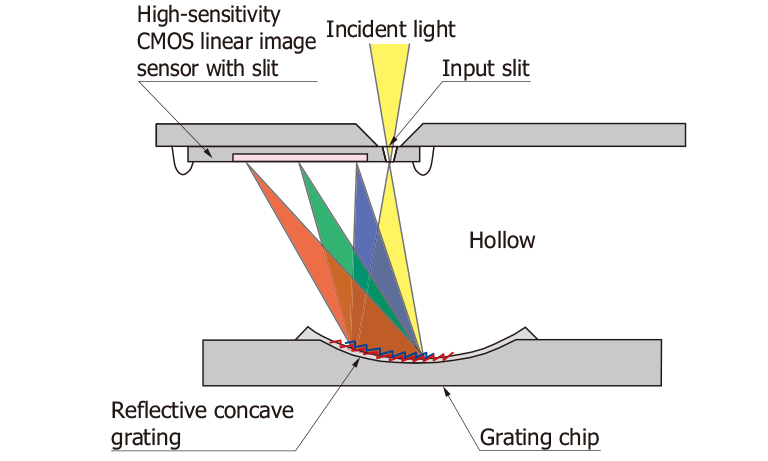

结构

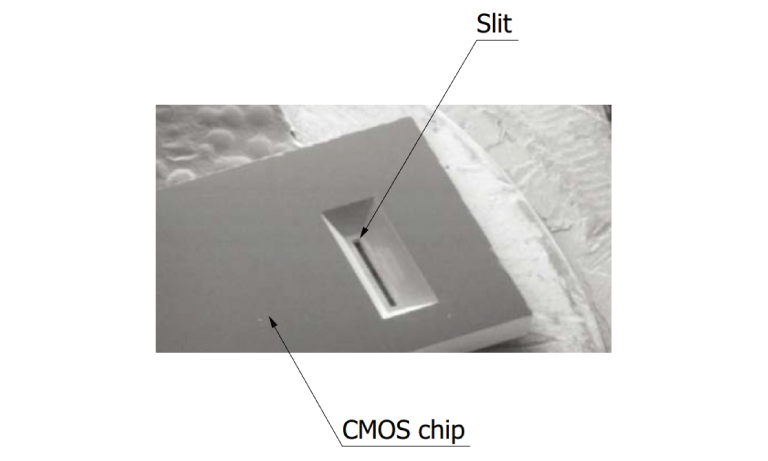

入射光侧(芯片背面)

测量示例

左图显示了硝酸、亚硝酸和 BOD(生化需氧量)的测量示例,通常会在水分析中检查这些测量指标。可以理解为,使用 C16767MA 的演示模块执行测量可以获得有利结果。在测量蒽这种有机化合物时,得到了与台面规格分光光度计测量等同的结果,如中间和右侧图表所示。

硝酸、亚硝酸、BOD(使用 C16767 MA 测量)

LEDのスペクトル

蒽(使用 C16767 MA 测量)

LEDのスペクトル

[对照样] 蒽(使用分光光度计测量)

キニーネ溶液のスペクトル

详细参数

光谱响应范围 190 至 440 nm
光谱分辨率(FWHM)(典型值) 5.5 nm
最大光谱分辨率(FWHM) 8 nm
制冷 非冷却型
内置传感器 带狭缝的 CMOS 线阵图像传感器
像素总数 288 像素
测量条件 典型值 Ta = 25°C,除非另有说明

外形尺寸图(单位:mm)
