光电倍增管模块

H11706-40

H11706-40 光传感器模块包含一个金属封装光电倍增管、一个高压电源电路和一个门电路。门电路可防范光电倍增管的入射光过高,例如照射样品的激发光。H11706-40 具有 GaAsP 光阴极面,在可见光区域具有高灵敏度。H11706-40 还包括适用于光子计数用途的高增益和低暗计数“P 型”。

光阴极面区域形状 圆形
光阴极面区域尺寸 5 mm 直径
波长(短) 300 nm
波长(长) 720 nm
波长(峰值) 580 nm
尺寸 (W x H x D) 22.0 x 50.0 x 68.0 mm
输入电压 +14.5 至 +15.5 V
最大值 输入电压 16 V
最大值 输入电流 10 mA
最大值 输出信号电流 2 μA
最大值 控制电压 0.9 V
建议的控制电压调节范围 +0.5 至 +0.8 V
[Cathode] 辐射灵敏度典型值 176(550 nm 时)mA/W
[Anode] 辐射灵敏度典型值 8.8 x 104(550 nm 时)A/W
[Anode] 暗电流(30 分钟后) 典型值 5 nA
[Time Response] 上升时间典型值 0.57 ns
波纹噪声(峰间)最大值 0.8 mV
建立时间最大值 0.2 s
工作环境温度 +5 至 +35 °C
储存温度 -20 至 +50 °C
重量 135 g

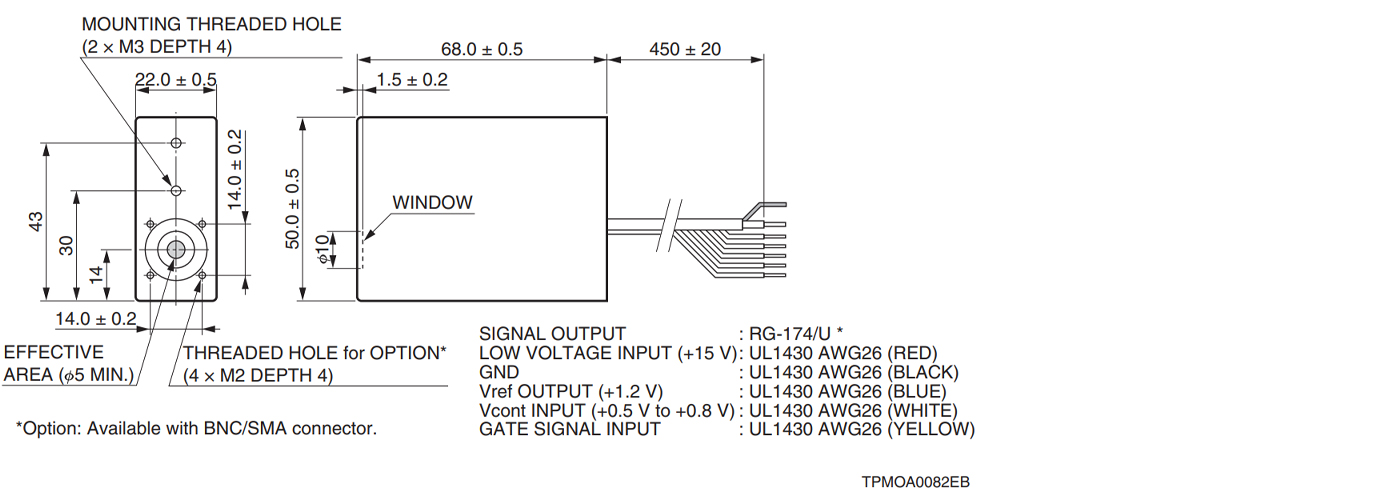

外形尺寸图(单位:mm)
