专利型氮气吹扫法 HANCE | LIGHTNINGCURE LC-L5G:线性照射型 UV-LED 单元

LC-L5G 具有高输出,采用专有的风冷方法。

传统 UV-LED 光源无法实现高通量,但 LC-L5G 可以。

本视频介绍了 LIGHTNINGCURE LC-L5G:线性照射型 UV-LED 单元的专利型氮气吹扫法 HANCE。请看一下这个。

专利型氮气吹扫法 HANCE (*1) 可实现高效的氮气吹扫

HANCE (*1) 是我们正在申请专利的氮气吹扫法,可确保在 UV-LED 光源正下方的区域内高效进行氮气吹扫。
只需在 LC-L5G 上安装由吹扫模块和辅助模块组成的 HANCE,即可促进有效的氮气吹扫。



*1: HANCE 仅适用于 GH-103A 型号。

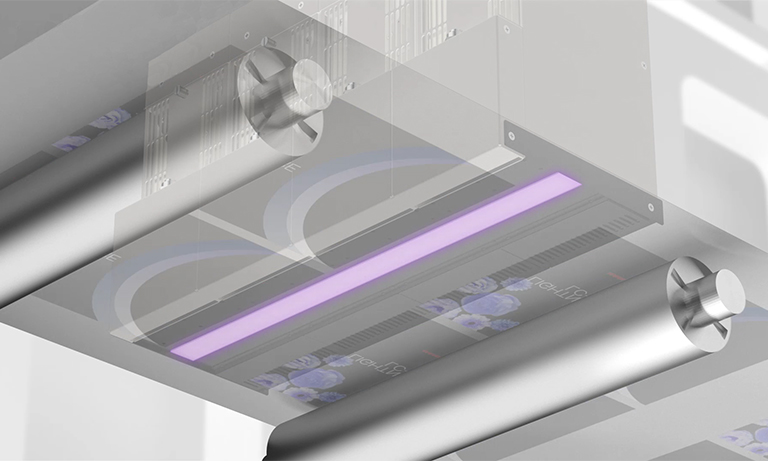

氮气流速为 27 NL/min 时,进料速度高达 150 m/min (*2)

实际覆盖整个光源的氮气吹扫区域现在显著减少,而是仅限于 UV-LED 光源正下方的区域,由此将氮气的量限制为最小。该设计在氮气流速为 27 NL/min 时,可适应 150 m/min (*2) 的进料速度。



*2: 这是通过我们的模拟,在指定的氮气流速下仍能获得令人满意的氮气吹扫效果的最大进料速度。

专利型氮气吹扫法的两个关键部分 HANCE

吹扫模块

吹扫模块将氮气喷射到氮气吹扫区域。
安装在吹扫模块的氮气入口处的金属过滤器有助于控制氮气流的压力。压力控制可确保为多个装置提供均匀的氮气供应,无需使用流量计。锥形内部结构还能加速向外喷射的氮气流。

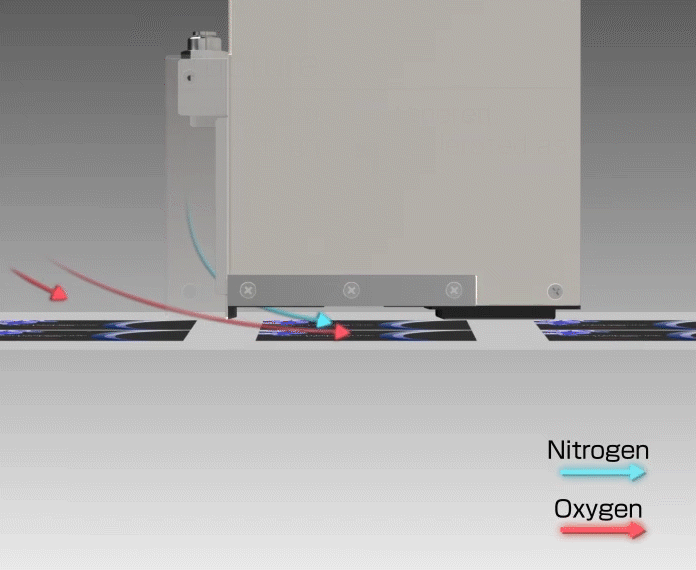

一般情况下,在印刷材料进料过程中会有氧气渗入氮气吹扫区域。然而,加速氮气流动会使其充当气帘,阻止在印刷材料进料期间氧气的意外侵入。

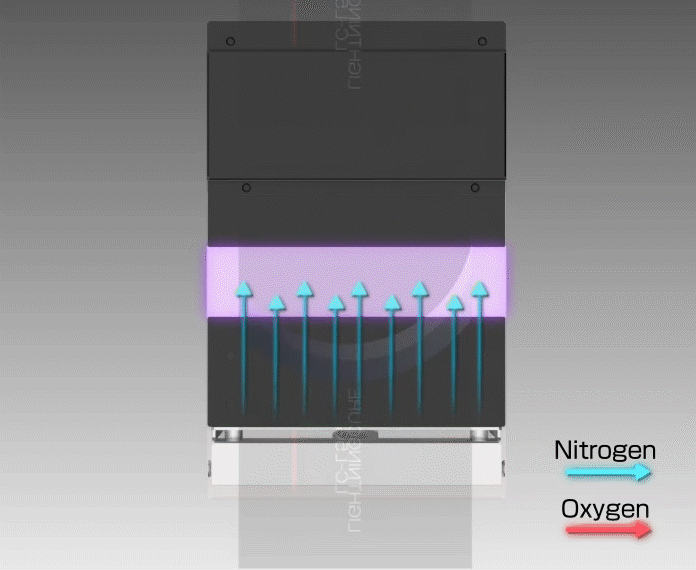

带锥形结构

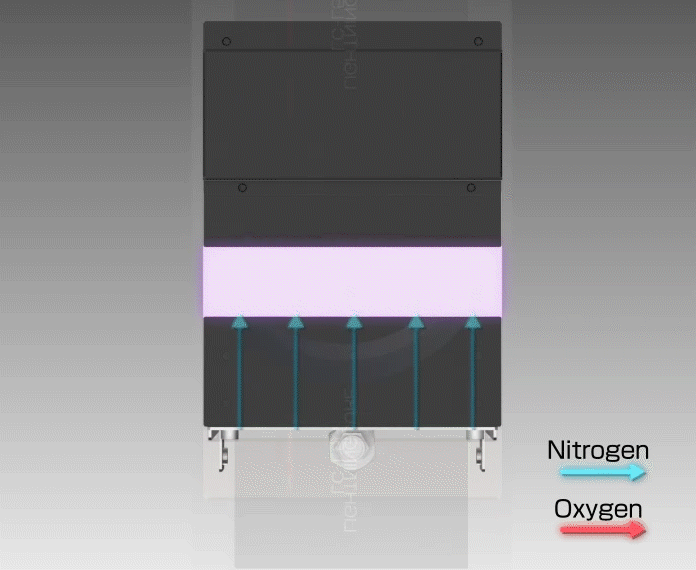

无锥形结构

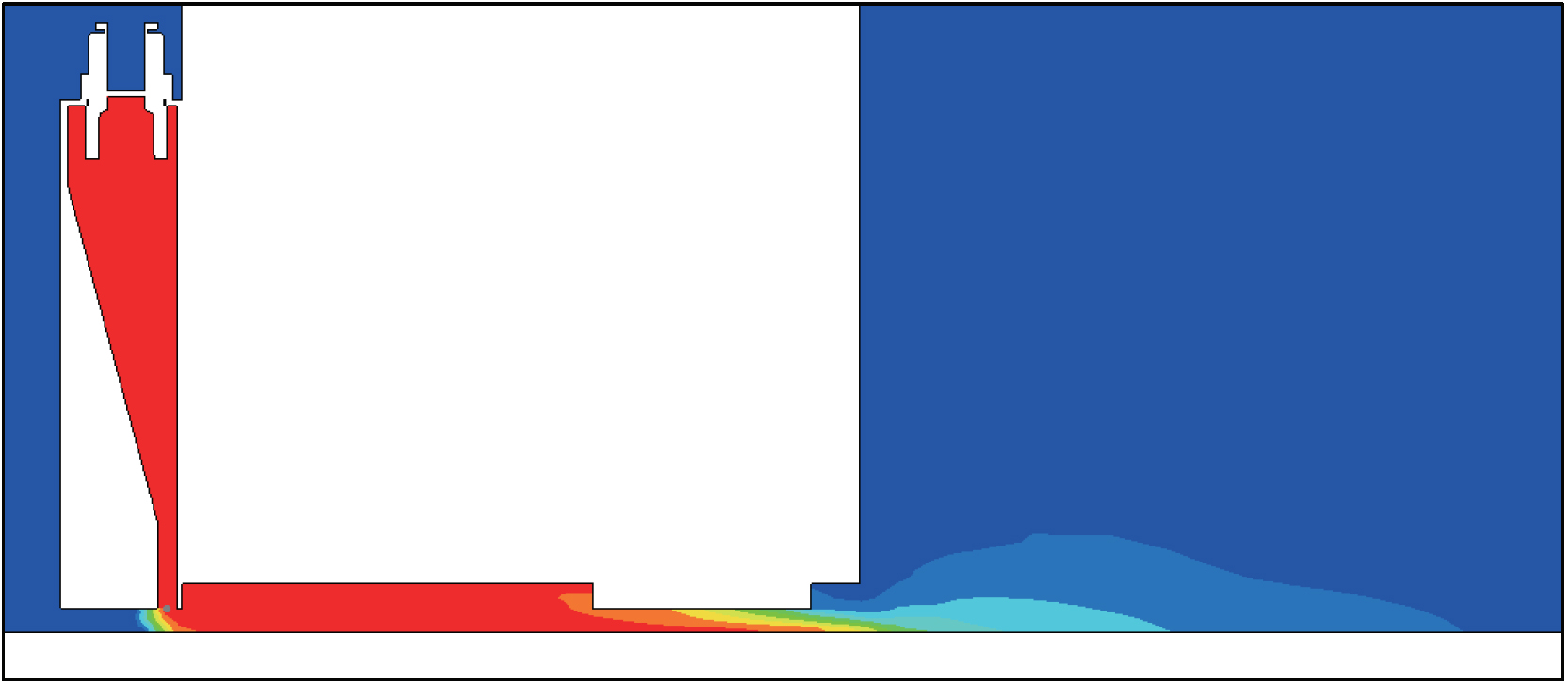

带锥形结构

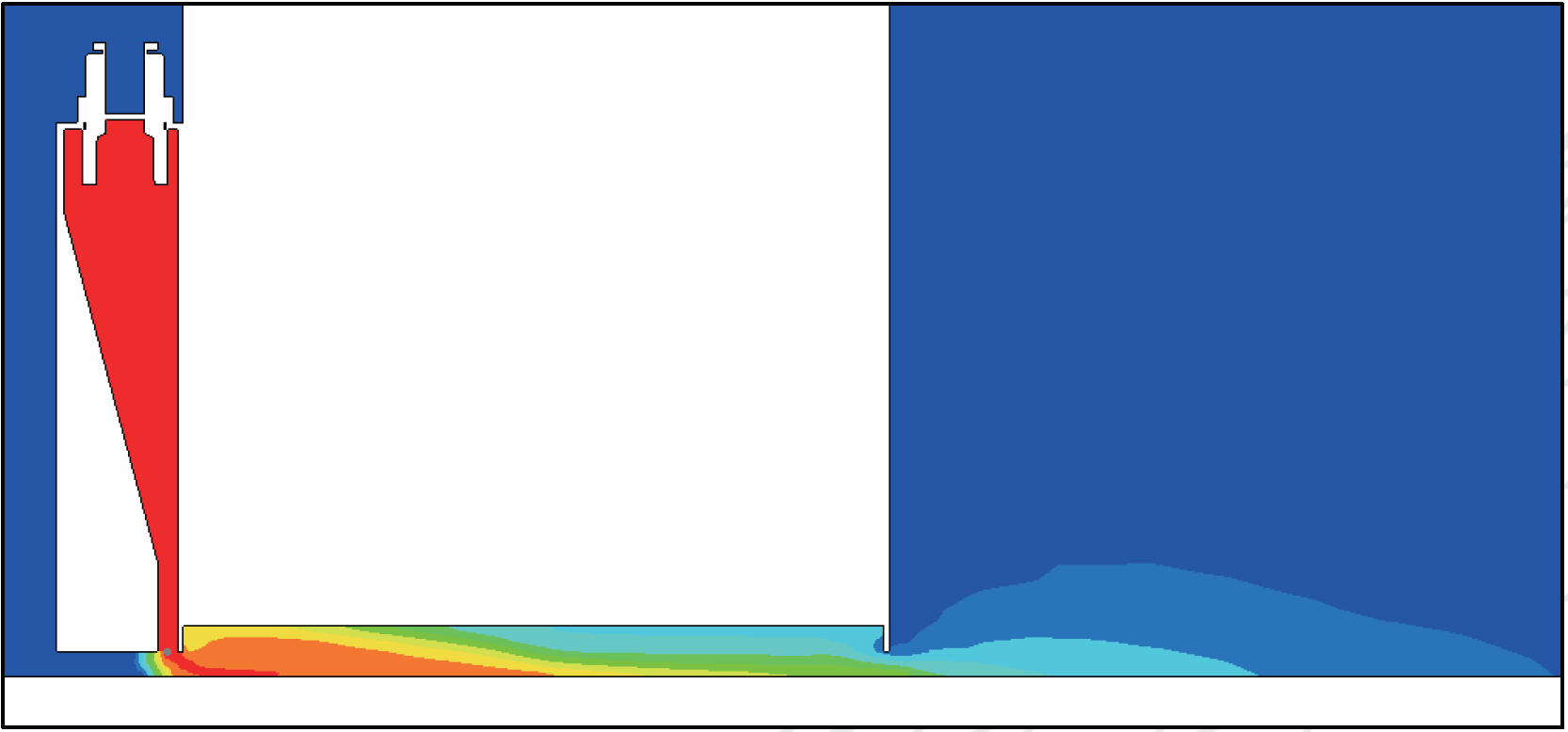

无锥形结构

辅助模块

辅助模块防止注入的氮气流出,并将氮气保留在氮气吹扫区域内。
我们通过模拟氮流出来验证此辅助模块的有效性。在没有应对措施的情况下,将分区面板安装在各种位置,氮流出都几乎没有下降。然而,设计辅助模块时,在氮气积聚区域与低压区域之间留出了距离,因而有效地阻止了氮气流出。

氮气流出模拟(典型值)

带辅助模块

无应对措施

带分区面板(中段)

带分区面板(后段)
