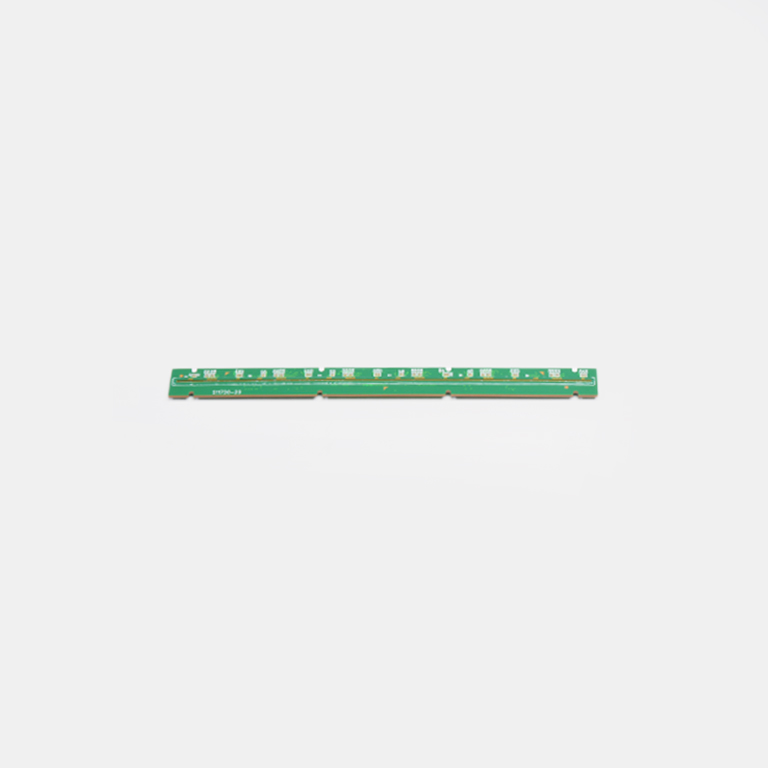

CMOS 线阵图像传感器

S11720-40

长受光面图像传感器,CMOS 芯片排列成一排



S11720 系列是专为紧密接触光学系统开发的 CMOS 线阵图像传感器。这款长受光面图像传感器具有排列成一排的 CMOS 芯片,可通过一个相机装置 [195 mm (S11720-40), 390 mm (S11720-40)] 进行宽范围读出。它还支持高灵敏度 (40800 V/lx・s) 和快速读出 (45.4 klines/s)。




特点
-像素尺寸:127 × 127 μm
-像素数:3072(256 × 12 芯片)
-有效光敏区长度:390.04 mm
-快速读出:45.4 klines/s
-高灵敏度:40800 V/lx·s(增益率 = 8)
-全像素同步积分
-5 V 电源供电
-SPI 通信功能
-内置 16 位 AD 转换器

类型 快速读出型
影像尺寸 390.044 × 0.127 mm
有效像素数 3072 x 1 像素
像素尺寸 127 x 127 μm
光谱响应范围 400 至 1000 nm
行速率(最大值) 45400 行/秒
制冷 非冷却型
窗材 硅树脂
封装 玻璃环氧树脂

光谱灵敏度特性

外形尺寸图(单位:mm)
