光电倍增管模块

H16146-110

PMT 模块包含金属封装光电倍增管、高压电源电路、电流至电压转换放大器和模数转换器。只需连接 USB 连接器即可进行测量。

详细参数

光阴极面区域形状 圆形
光阴极面区域尺寸  直径 8 mm
波长(短) 230 nm
波长(长) 700 nm
波长(峰值) 400 nm
尺寸 (W x H x D) 32 mm x 48 mm x 40 mm
输入电压 +4.75 V 至 +5.25 V
最大值 输入电压 +5.5 V
最大值 输入电流 130 mA
最大值 输出信号电压 +4 V
最大值 PMT 电源电压 -1100 V
建议的 PMT 电源电压调节范围 -500 V to -1100 V
[阴极] 亮度灵敏度最小值  80 μA/lm
[阴极] 亮度灵敏度典型值 105 μA/lm
[阴极] 蓝光灵敏度指数典型值 13.5
[阴极] 辐射灵敏度典型值 110 mA/W
[阳极] 亮度灵敏度最小值 8.0 x 107 V/lm
[阳极] 亮度灵敏度典型值 2.1 x 108 V/lm
[阳极] 辐射灵敏度典型值 220 V/nW
[阳极] 输出电压取决于 PMT 暗电流典型值 1 mV
[阳极] 输出电压取决于 PMT 暗电流最大值 10 mV
频带 直流至 20 kHz
电流至电压转换系数 1 V/μA
建立时间最大值 10 s
[AD 转换器] 采样频率 200 kHz
[AD 转换器] 分辨率 16 bit
[AD 转换器] 参考电压 4 V
[USB2.0(虚拟 COM 端口)] 波特率 12 Mbps
[USB2.0(虚拟 COM 端口)] 数据位 8 bit
[USB2.0(虚拟 COM 端口)] 停止位 1 bit
[USB2.0(虚拟 COM 端口)] 奇偶校验位
[USB2.0(虚拟 COM 端口)] 流量控制
支持操作系统 Windows®10 Pro
工作环境温度 +5 ℃ to +50 ℃
存储温度 -20 ℃ to +50 ℃
重量 61 g

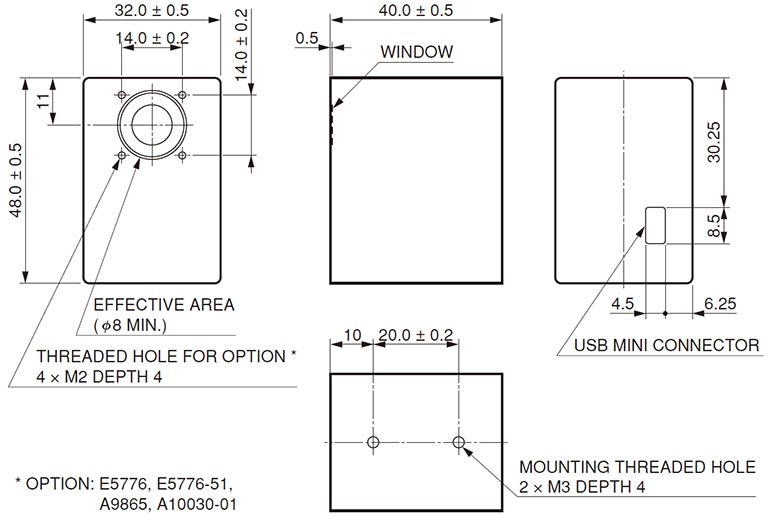

外形尺寸图(单位:mm)
