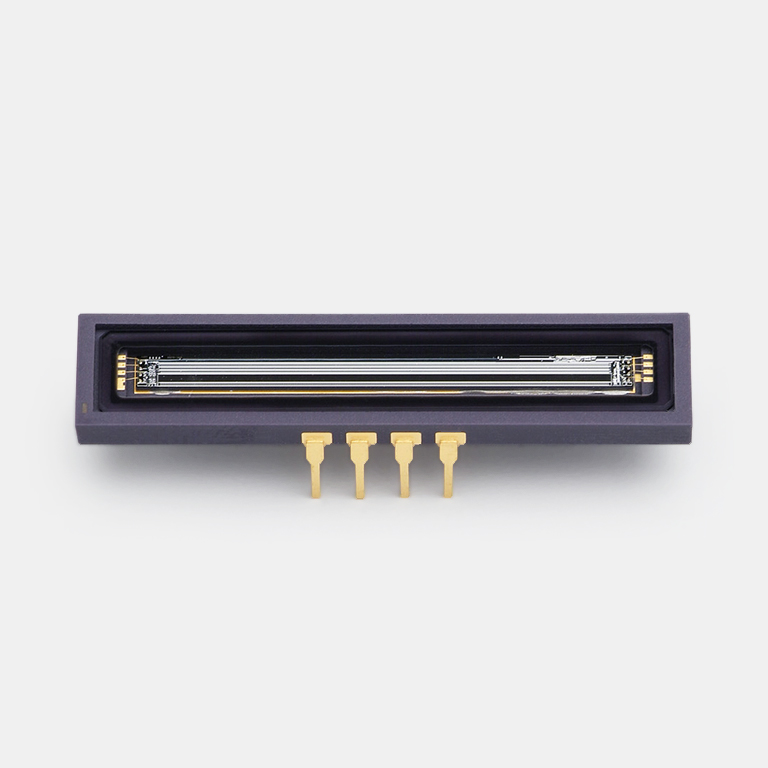

CMOS 线阵图像传感器

S8378-1024Q

内置时序发生电路和信号处理电路;5 V 单电源供电

S8378-1024Q 是一系列 CMOS 线阵图像传感器,专为图像输入用途设计。该线阵图像传感器采用 5 V 单电源供电,仅使用起动脉冲和时钟脉冲输入进行操作,使用方便。信号处理电路配备一个具有出色输入/输出特性的电荷放大器,可以在 500 kHz 下执行信号读出。S8377-1024Q 的高度为 0.5 mm,以 25 μm 的间距排列成一排。石英玻璃是标准窗材。


特点
- 宽受光面
- 像素间距:25 μm 像素高度:0.5mm
-具有出色输入/输出特性的片上电荷放大器
-内置时序发生电路允许仅使用起动和时钟脉冲输入即可运行
-最大工作时钟频率:500 kHz
-光谱响应范围:200 至 1000 nm
-5 V 单电源供电

类型 标准型
影像尺寸 25.6 x 0.5 mm
有效像素数 1024 x 1 像素
像素尺寸 25 x 500 μm
光谱响应范围 200 至 1000 nm
行速率(最大值) 487 行/秒
制冷 非冷却型
窗材 石英
封装 陶瓷
专用驱动电路
测量条件 典型值 Ta = 25°C,Vdd = 5 V,V(CLK) = V(ST) = 5 V,除非另有说明

光谱灵敏度特性

外形尺寸图(单位:mm)
