光电倍增管模块

H10720-113

H10720 和 H10721 系列光电倍增管模块包含一个金属封装 PMT 和一个高压电源电路。内置 PMT 采用金属封装,直径与用于半导体光电检测器的 TO-8 金属封装相同。尽管这款 PMT 的外形尺寸与光电二极管一样小巧,但具有高增益、宽动态范围和高速响应等特点。有七种产品具有不同的灵敏度特性,如光谱响应范围。H10720 和 H10721 系列还包括用于光子计数测量的低暗计数的“P”型。H10720 系列为引脚输出类型,H10721 系列为柔性电缆输出类型。



可提供 +15V 输入类型 H11900/H11901 系列。

光阴极面区域形状 圆形
光阴极面区域尺寸 8 mm 直径
波长(短) 185 nm
波长(长) 700 nm
波长(峰值) 400 nm
尺寸 (W x H x D) 50.0 mm x 18.0 mm x 25.0 mm
输入电压 +2.8 V 至 +5.5 V
最大值 输入电压 5.5 V
最大值 输入电流 2.7 mA
最大值 输出信号电流 100 μA
最大值 控制电压 +1.1 V(输入阻抗 1 MΩ)
建议的控制电压调节范围 +0.5 V 至 +1.1 V(输入阻抗 1 MΩ)
[阴极] 亮度灵敏度最小值 80 μA/lm
[阴极] 亮度灵敏度典型值 105 μA/lm
[阴极] 蓝敏度指数(蓝色滤波器)典型值 13.5
[阴极] 辐射灵敏度典型值 110 mA/W
[阳极] 亮度灵敏度最小值 80 A/lm
[阳极] 亮度灵敏度典型值 210 A/lm
[阳极] 辐射灵敏度典型值 2.2 x 105 A/W
[阳极] 暗电流(30 分钟后) 典型值 1 nA
[阳极] 暗电流(30 分钟后) 最大值 10 nA
[时间响应] 上升时间典型值 0.57 ns
波纹噪声(峰间)最大值 0.1 mV
建立时间最大值 10 s
工作环境温度 +5°C 至 +50°C
存储温度 -20°C 至 +50°C
重量 42 g

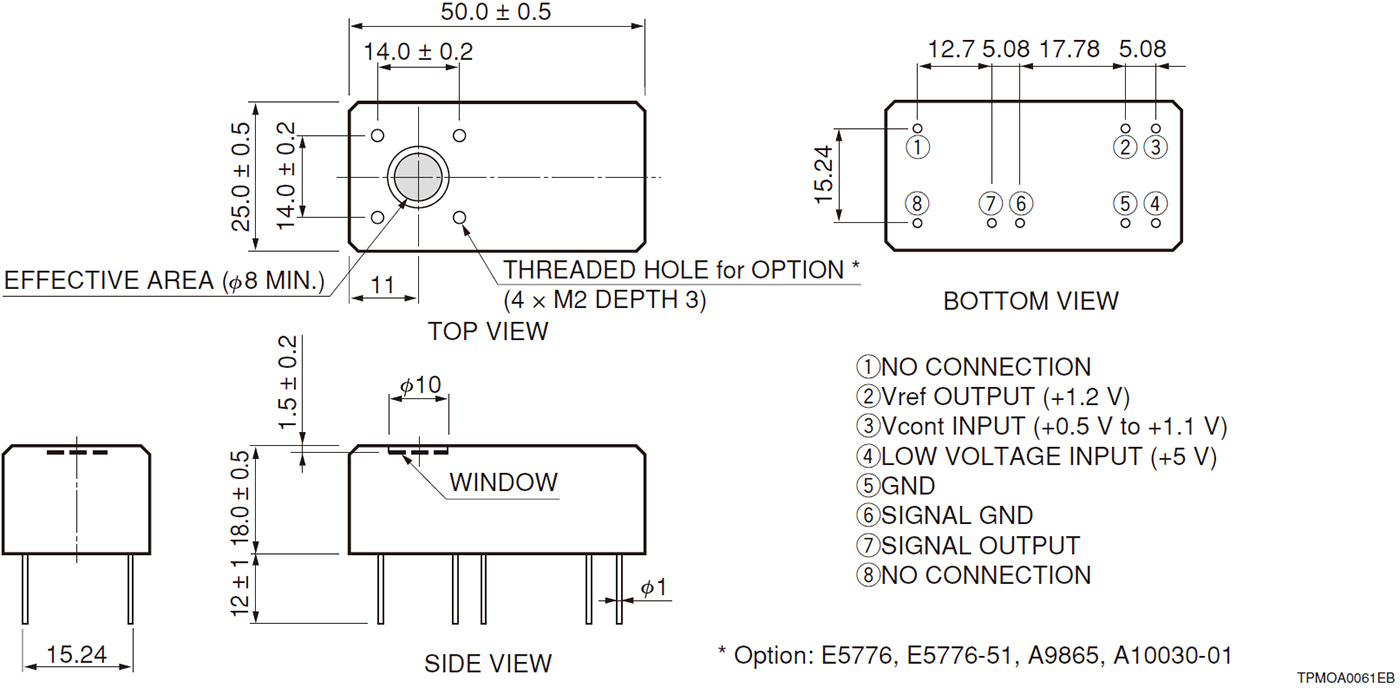

外形尺寸图(单位:mm)
