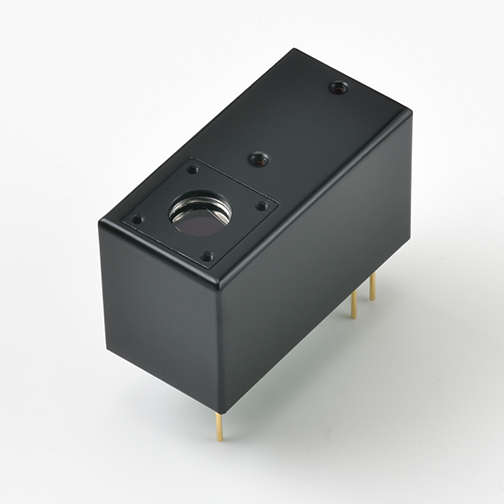

光电倍增管模块

H12056-40

・高量子效率:GaAsP 光阴极面
・小型化
・门控功能

光阴极面区域形状 圆形
光阴极面区域尺寸 5 mm 直径
波长(短) 300 nm
波长(长) 740 nm
波长(峰值) 520 nm
尺寸 (W x H x D) 51.0 x 30.0 x 25.0 mm
输入电压 +4.5 至 +5.5 V
最大值 输入电压 6 V
最大值 输入电流 10 mA
最大值 输出信号电流 40 μA
最大值 控制电压 +0.9(输入阻抗 1 MΩ)V
建议的控制电压调节范围 +0.5 至 +0.8(输入阻抗 1 MΩ)V
[Cathode] 辐射灵敏度典型值 189 mA/W
[Anode] 辐射灵敏度典型值 1.9 x 105 A/W
[Anode] 暗电流(30 分钟后) 典型值 3 nA
[Anode] 暗电流(30 分钟后) 最大值 10 nA
[Time Response] 上升时间典型值 1 ns
波纹噪声(峰间)最大值 0.6 mV
建立时间最大值 10 s
工作环境温度 +5 至 +35 °C
储存温度 -20 至 +50 °C
重量 85 g

门控规格

参数 说明/值 单位
门控模式 模式 常开
栅极宽度(半宽度) 1 ms 至直流
上升时间 典型值 0.1 ms
下降时间 典型值 0.3 ms
重复频率 最大值 300 Hz(栅极宽度 1 ms)
开关比 典型值 103
延迟时间 典型值 0.1(上升),0.6(下降) ms
门控信号输入 电平 TTL 电平
(高电平:+2 V 至 +5 V)
开关比 10

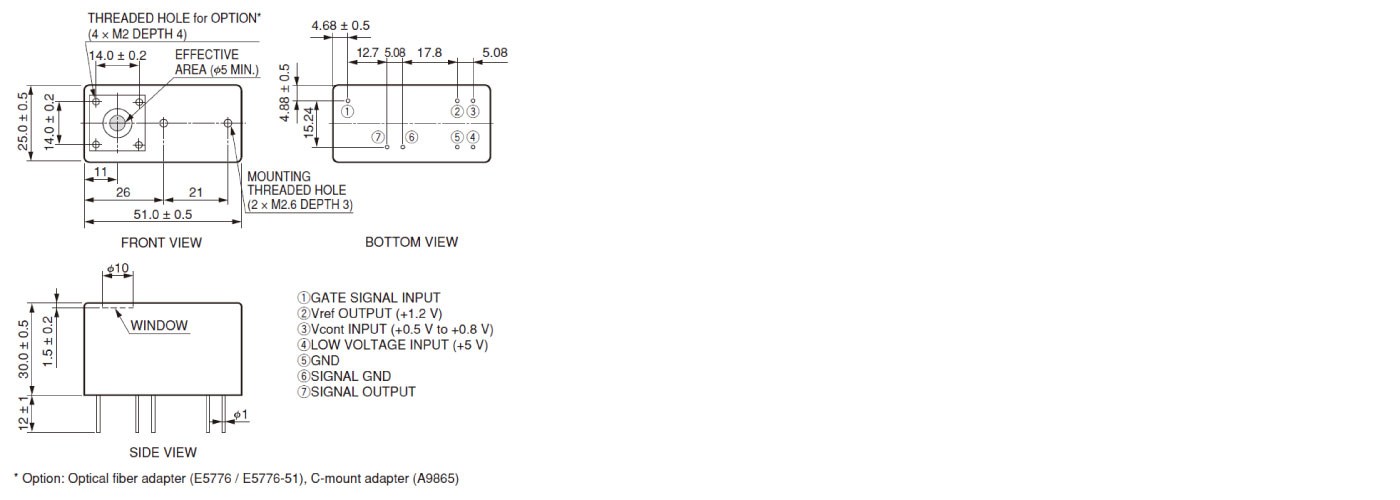

外形尺寸图(单位:mm)
