光电倍增管模块

H14211-210

H14211-210 是由金属封装 PMT 和高压电源电路组成的光电传感器模块,可实现在真空或减压环境中稳定运行。通过我们的制造方法和结构,这些模块具有低功耗和低气体释放特性。
滨松还提供

光阴极面区域形状 圆形
光阴极面区域尺寸 8 mm 直径
波长(短) 230 nm
波长(长) 700 nm
波长(峰值) 400 nm
尺寸 (W x H x D) 直径 30.0 x 56.5 mm
输入电压 +2.8 至 +5.0 V
最大值 输入电压 5.5 V
最大值 输入电流 2.7 mA
最大值 输出信号电流 100 μA
最大值 控制电压 +1.1(输入阻抗 1 M Ω)V
建议的控制电压调节范围 +0.5 至 +1.1(输入阻抗 1 M Ω)V
[Cathode] 亮度灵敏度最小值 100 μA/lm
[Cathode] 亮度灵敏度典型值 135 μA/lm
[Cathode] 蓝敏度指数 (CS 5-58) 典型值 15.5
[Cathode] 辐射灵敏度典型值 130 mA/W
[Anode] 亮度灵敏度最小值 100 A/lm
[Anode] 亮度灵敏度典型值 270 A/lm
[Anode] 辐射灵敏度典型值 2.6 x 105 A/W
[Anode] 暗电流(30 分钟后) 典型值 1 nA
[Anode] 暗电流(30 分钟后) 最大值 10 nA
[Time Response] 上升时间典型值 0.57 ns
波纹噪声(峰间)最大值 1 mV
建立时间最大值 10 s
工作环境温度 +5 至 +50 °C
储存温度 -20 至 +50 °C
重量 74 g

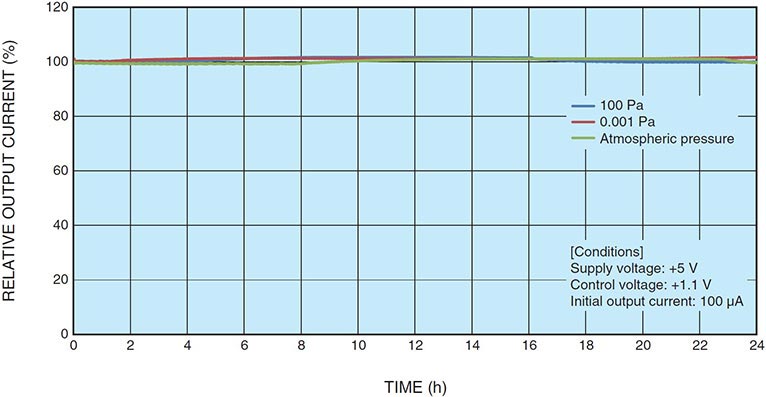

相对输出电流


相对输出电流

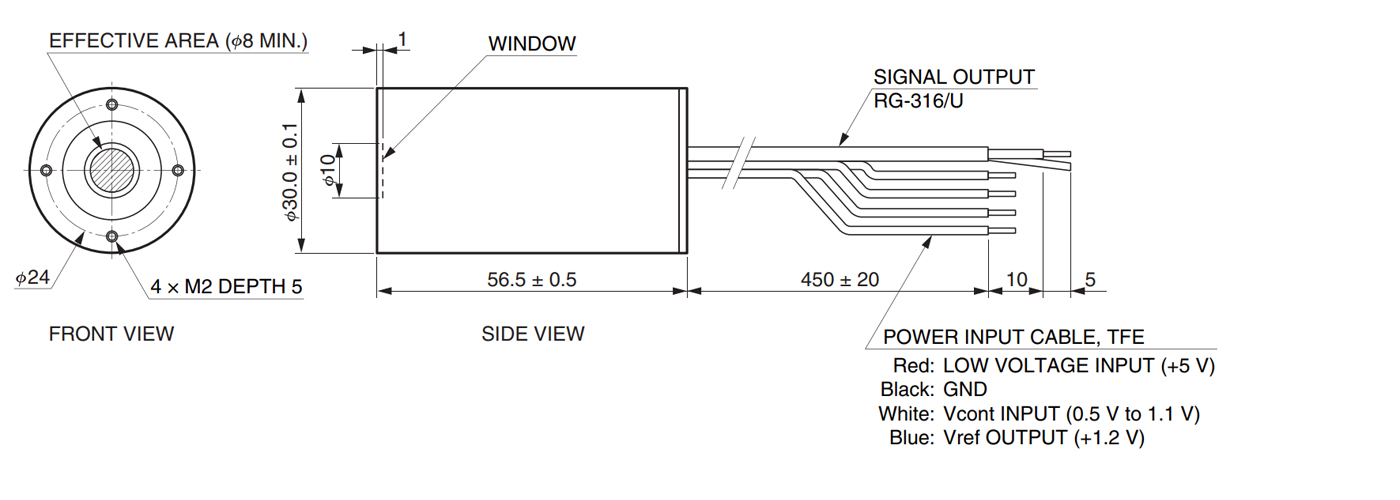

外形尺寸图(单位:mm)
