光电倍增管模块

H9306-09

H9306/H9307 系列光电倍增管模块由一个 13 mm (1/2") 直径侧面式光电倍增管、一个高压电源电路和一个低噪声放大器组成。可提供两种类型的放大器,电流至电压转换系数为 1 V/μA 或 0.1 V/μA,频带为 20 kHz 或 200 kHz。H9306/H9307 系列采用低功耗考-瓦二氏电路。使用柔性电缆以便在设备中安装。

光阴极面区域形状 正方形
光阴极面区域尺寸 3.7 mm x 13.0 mm
波长(短) 185 nm
波长(长) 320 nm
波长(峰值) 230 nm
尺寸 (W x H x D) 19.0 mm x 57.7 mm x 50.8 mm
输入电压 +/-11.5 V 至 +/-15.5 V
最大值 输入电压 +/-18 V
最大值 输入电流 +9 mA / -1 mA
最大值 输出信号电压 +10 V(负载电阻 10 kΩ)
最大值 控制电压 1.2 V
建议的控制电压调节范围 +0.25 V 至 +1.0 V
[阴极] 辐射灵敏度典型值 50 mA/W
[阳极] 辐射灵敏度典型值 200 V/nW
[阳极] 输出电压取决于 PMT 暗电流典型值 0.5 mV
[阳极] 输出电压取决于 PMT 暗电流最大值 5 mV
电流至电压转换系数 1 V/uA
输出偏移电压典型值 +/-3 mV
波纹噪声(峰间)最大值 0.8 mV
建立时间最大值 10 s
工作环境温度 +5°C 至 +50°C
储存温度 -20°C 至 +50°C
重量 115 g

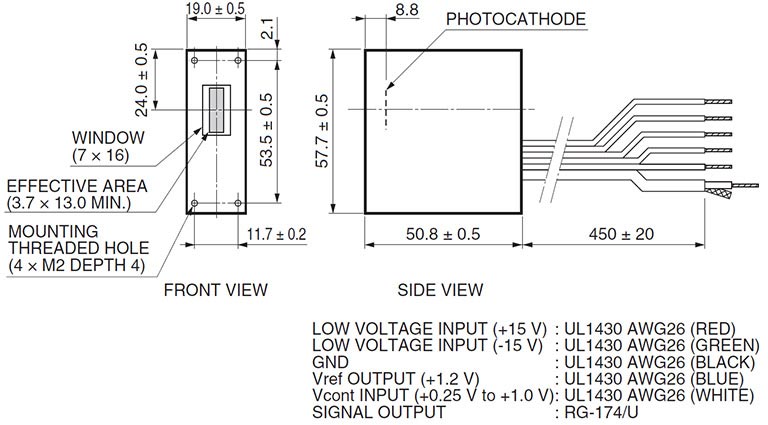

外形尺寸图
