X 射线 TDI 相机

C10650-261

X 射线 TDI 相机 C10650-261 适用于需要高灵敏度高速工作的在线用途。TDI 成像适用于需要记录线性移动或成像对象的纵横比显著不对称的用途。高分辨率下的低辉度是传统线阵传感器相机的一个难题,这款 X 射线 TDI 相机改进了这点,因此适用于需要高分辨率的用途。

特点

  • 快速读出:10.7 m/min(像素合并 2×2 时)
  • 检测面:146.9 mm
  • 水平空间分辨率:3072 像素
  • 16 位输出的高信噪比
  • Camera Link 接口(基本配置)
  • 单个电源 (+15 V) 供电
  • 实时暗电流/阴影校正功能
  • 便于简易安装校准的帧读出模式

详细参数

型号 C10650-261
闪烁体 FOS(带闪烁体的微光纤板)
有效的 X 射线管电压范围 约 25 kV 至 90 kV*1
像素数 3072 (H) × 128 (V)*2
X 射线灵敏度区域 146.9 mm (H) × 6.1 mm (V)*2
线速 0.178 m/min 至 6.073 m/min
TDI 行速率 1×1: 最大 2.109 kHz (6.073 m/min)
像素合并 2×2:最大 1.858 kHz (10.702 m/min)
AD 转换器 16 位
外部控制接口 Camera Link 基本配置
输出信号(图像数据) 16 位数字输出
像素时钟 16.0 MHz (Camera Link)
电源 直流 +15 V
功耗 约 20 VA
*1 X 射线强度的可用范围可能因射线管电流、射线管电压和距离而异。
*2 “有效像素数”是全部输出像素数,包括重叠像素。删除重叠像素后,实际像素数将有所不同。此外,X 射线灵敏度区域也会有所不同。

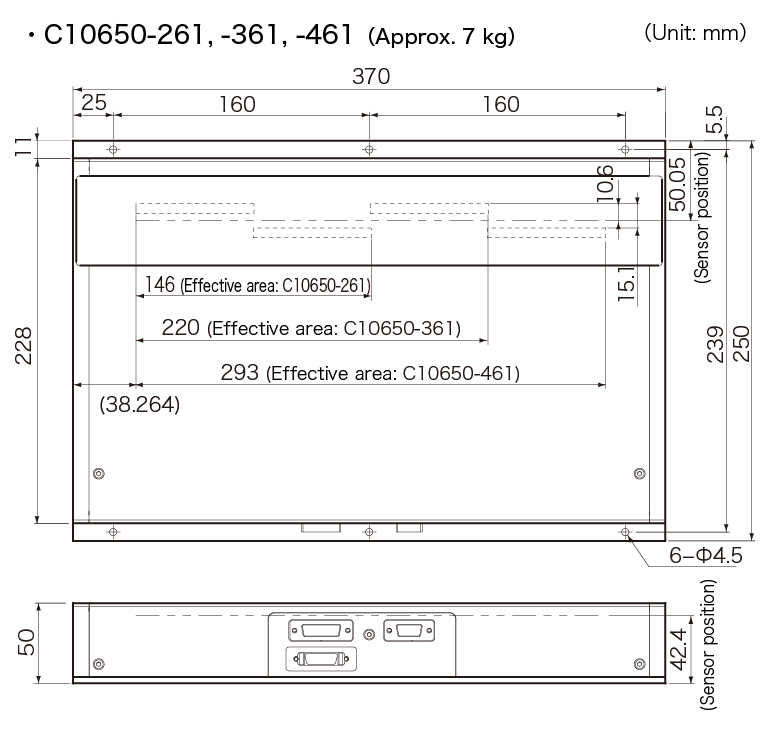

尺寸
