光学针孔检测单元

C12760

C12760 是一款多功能针孔检测单元,专为可充电电池隔膜而设计,可以检测半透明材料中的针孔,这种材料允许光线通过,因此无法通过我们产品阵容的其他产品进行检测。C12760 与最大速度达每分钟 600 米的高速传送带兼容,可通过在传送带上安装多个检查单元支持不同的工件宽度。

特点

  • 最小可检测针孔尺寸:10 μm
  • 检测宽度(每单元):50.8 mm
  • 最大检测速度:600 m/min

详细参数

参数 说明/值 单位
输入电压 (DC) 24 V
检测单元 探测器 光电二极管阵列
最大消耗电流 0.1 A
检测宽度 50.8 mm
光源单元 光源/波长 激光二极管 / 660 nm
最大消耗电流 0.1 mA
最大能量输出 5 mW
镭射等级 3R (IEC60825-1)
工作温度范围 +10 至 +40 °C
储存温度范围 -20 至 +50 °C
工作/储存湿度范围 35 至 85(无冷凝) %RH
适用标准 IEC61326-1:1 组 A 类
IEC60825-1:3R 级激光器产品

3R 级激光器
不可见激光辐射:避免眼睛直接接触光束

激光器发出不可见的激光辐射。根据激光器产品分类代码 IEC 60825-1,在常规条件下操作的激光仪器的级别划分为 3R 级。
有关上述预防措施的更多详细信息和安全操作,请参见 IEC 60825-1。

* 附件:检测连接器插座、光源连接器插座

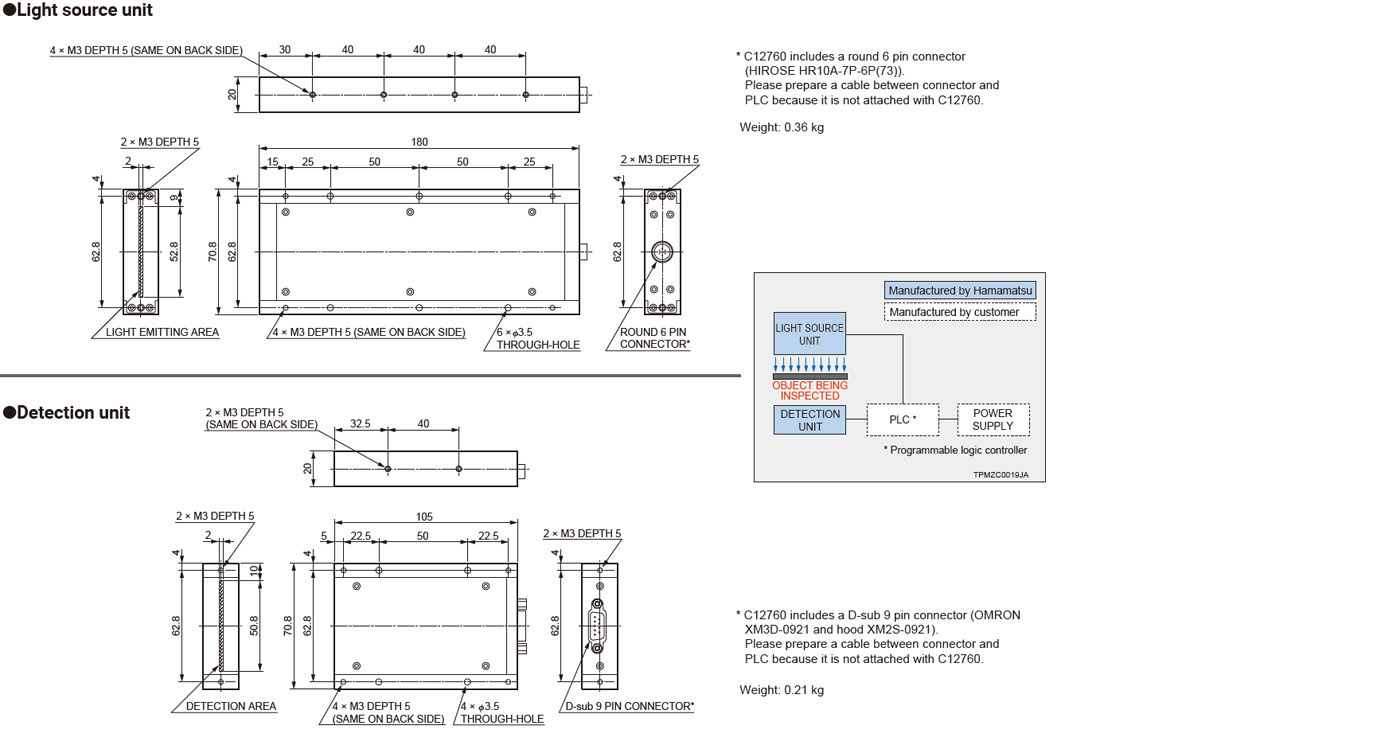

外形尺寸图(单位:mm)
