锂离子电池检查

近年来,在环境问题 和努力实现碳中和的背景下,由于 HV、PHEV 和 BEV 的快速普及,对锂离子电池 (LiB) 的需求一直在增加。 随着这种增长,汽车行业遇到了由 LiB 引起的发热和起火事故。厂商不仅需要对成品进行检查,还要检查原材料、制造工艺,努力提高 LiB 的安全性。

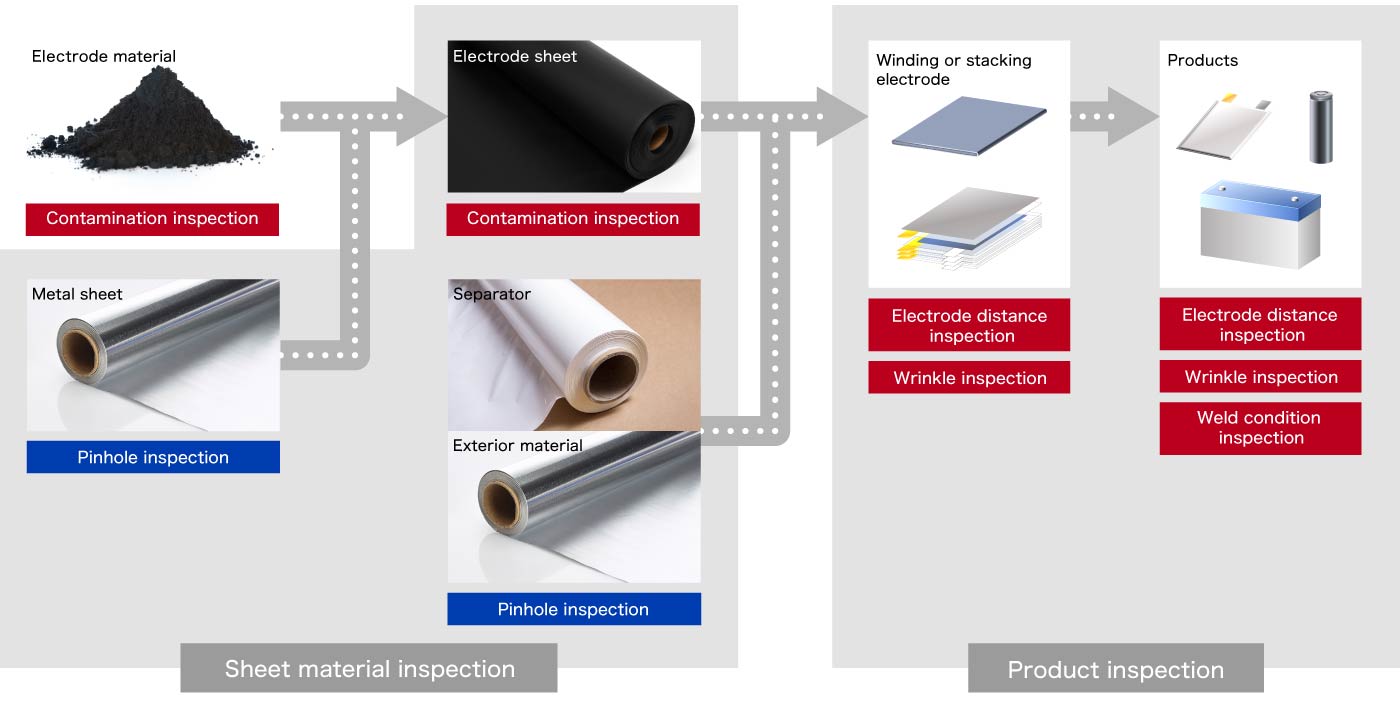

LiB 制造工艺和典型检查

LiB 引起的发热和起火事故大多是由于 LiB 的正负电极之间短路造成的。电极间短路的原因多种多样, 这里介绍在制造过程中进行的典型检查,以筛选出将来可能发生短路的 LiB。

片状材料检查

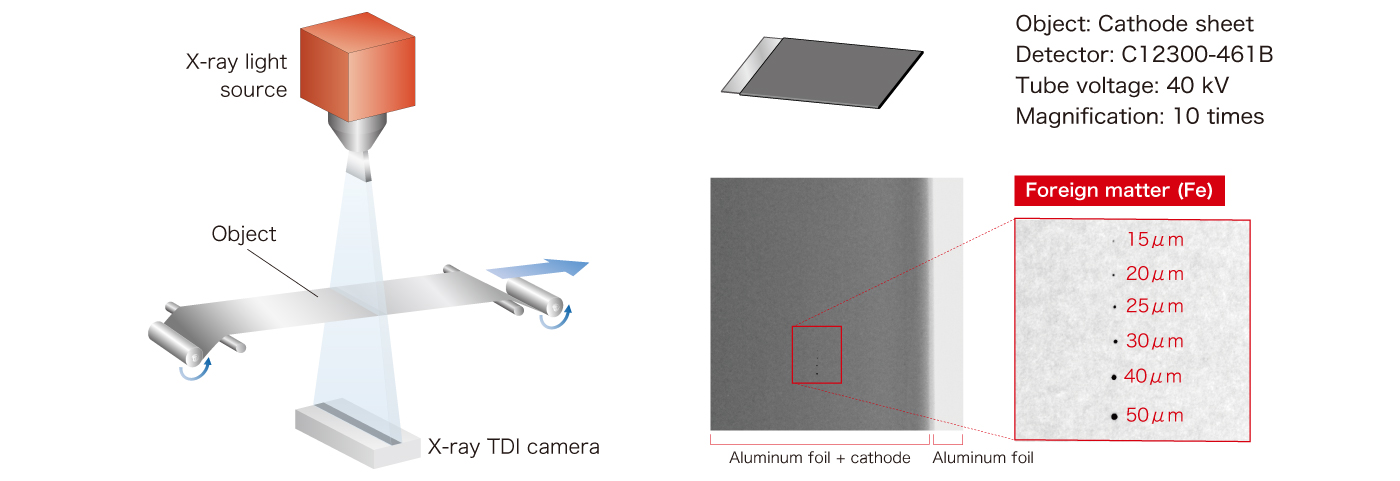

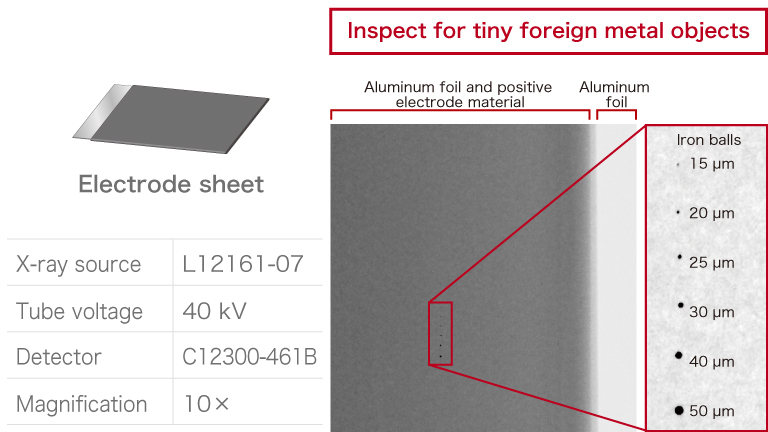

异物检查

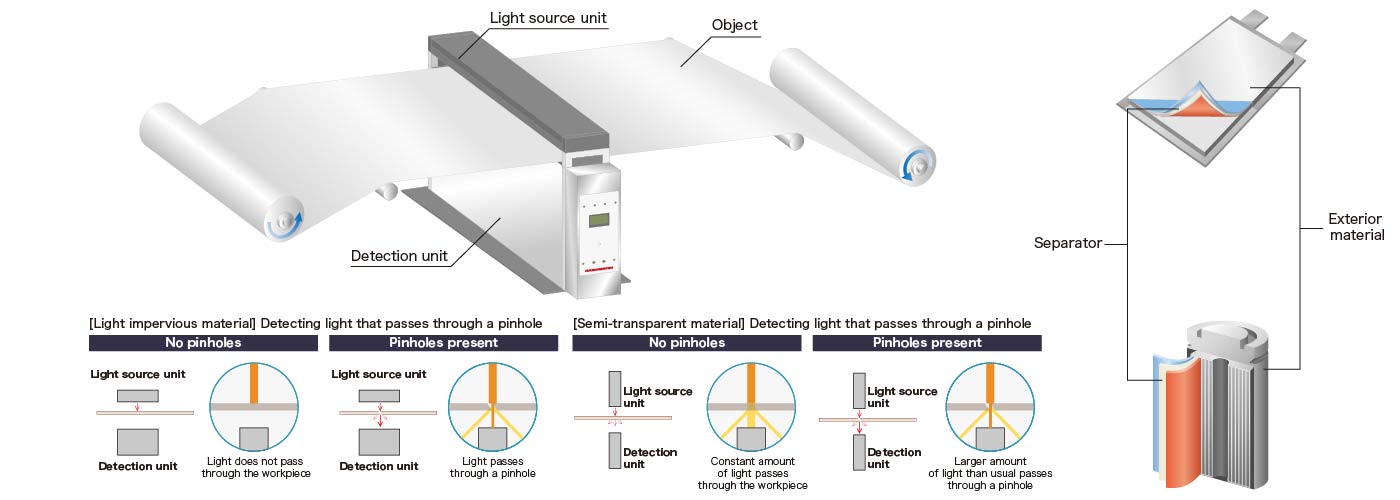

针孔检查

每种 LiB 类型的最佳检查方法

LiB 有多种类型,这取决于它们的组成部分(例如电极)和形状。由于每种类型的最佳检查方法不同,因此检查方法的选择在 LiB 质量控制中非常重要。例如,最常见的三种电池形状是“圆柱形”、“方形”和“袋式(层叠)”,但使用 X 射线的内部检查方法因内部电极结构(堆叠或缠绕)而异。X 射线探测器也因在线或离线检查而异。

以下是用于检查“圆柱形”、“方形”和“袋式(层叠)”LiB 正负电极间距的典型方法以及 X 射线源和探测器。

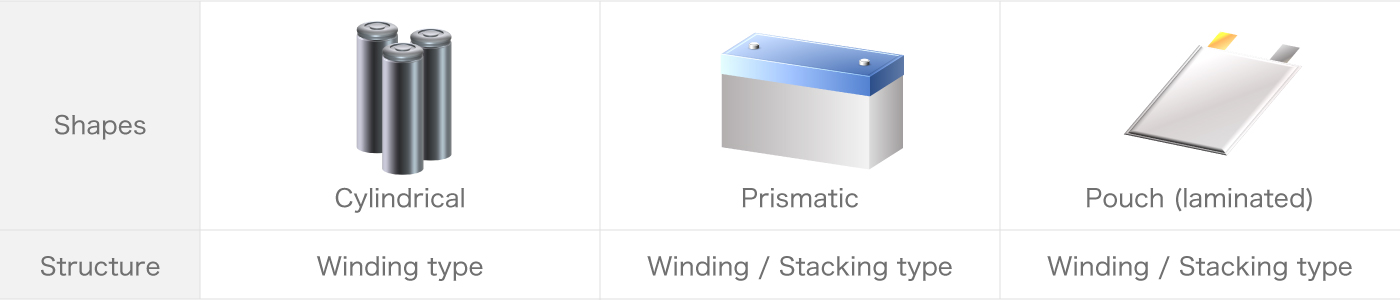

LiB 的类型

每种 LiB 类型的典型检查方法

绕组型(圆柱形)

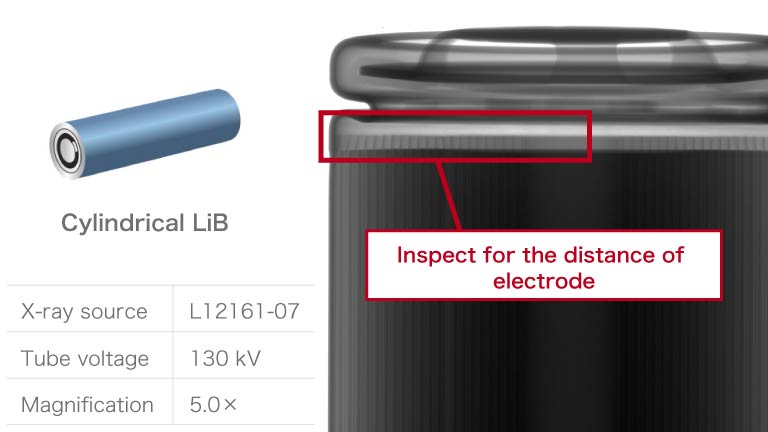

圆柱形锂离子电池的 X 射线检查

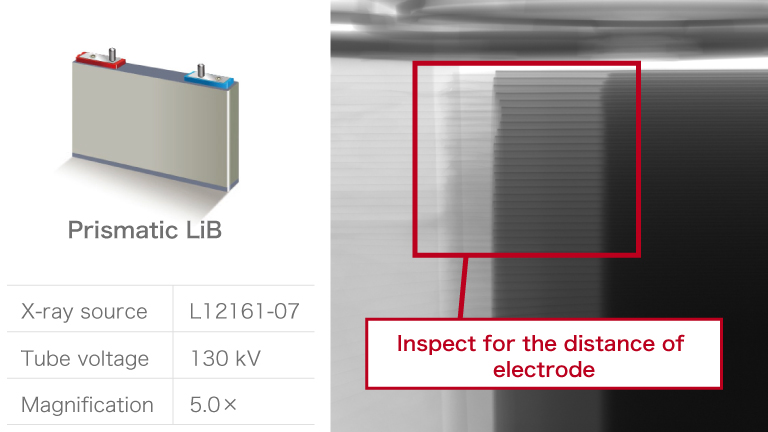

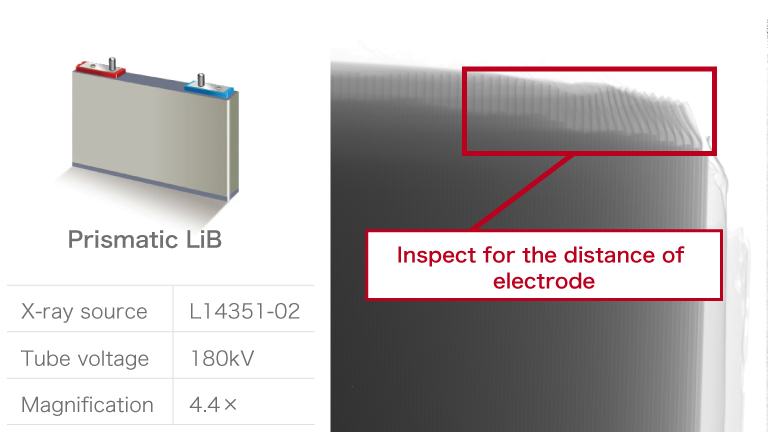

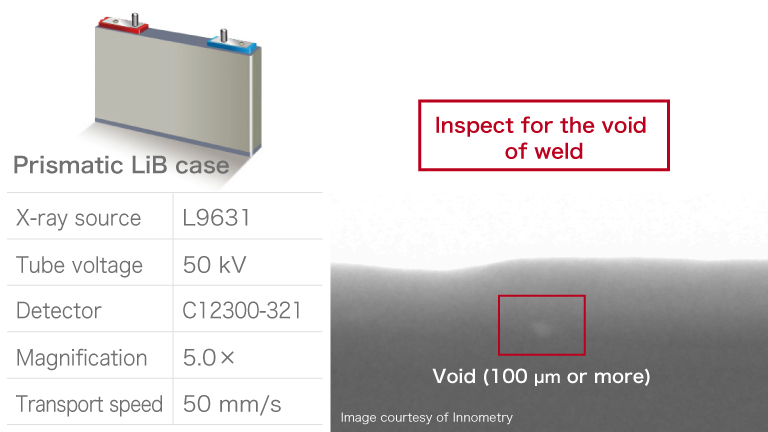

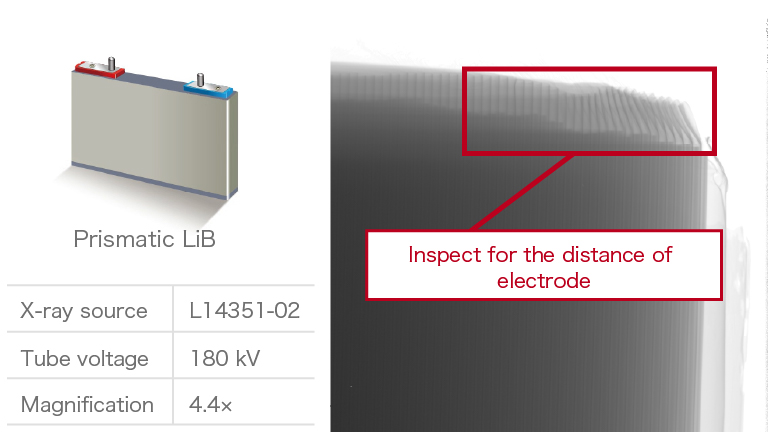

绕组型(方形)

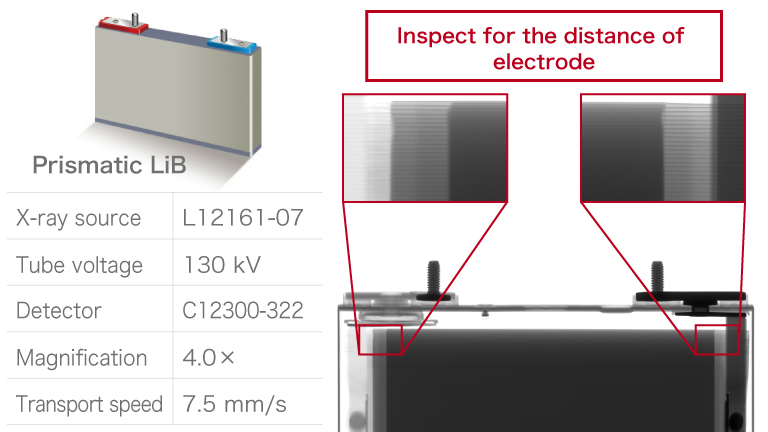

棱镜式/袋式锂离子电池的 X 射线检查(绕组型)

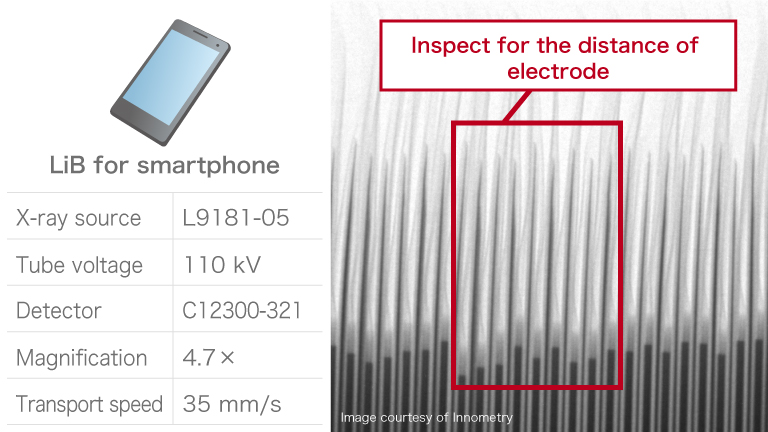

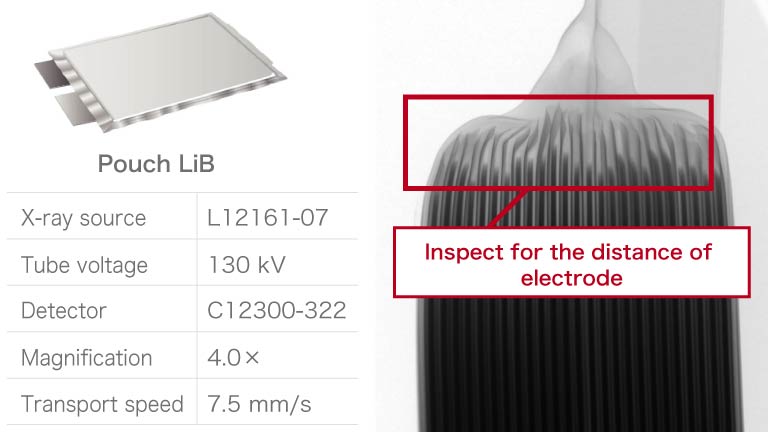

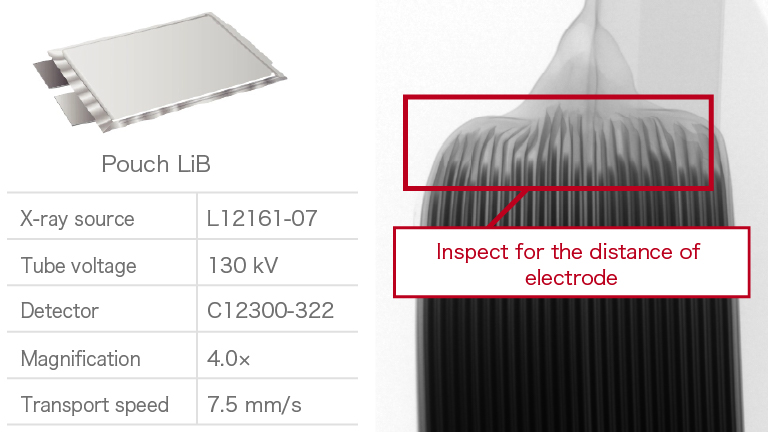

卡扣型(袋式)

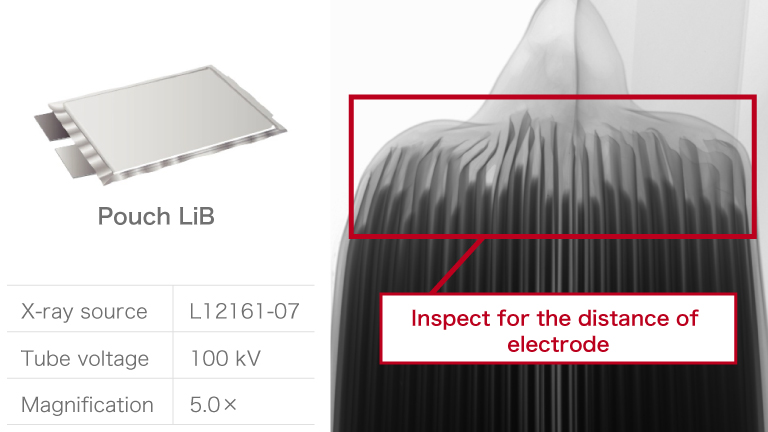

棱镜式/袋式锂离子电池的 X 射线检查(堆叠型)

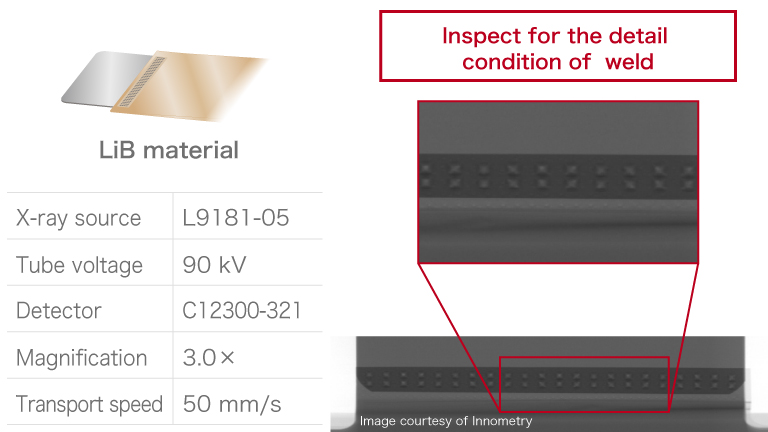

成像示例

在线 CT 检查

随着 LiB 故障的原因逐渐清晰,对检查更复杂结构和发现微小缺陷的需求越来越大。 目前,需要使用 3D 图像进行离线和抽查检查。将来,在线全面检查也将需要 3D 图像。

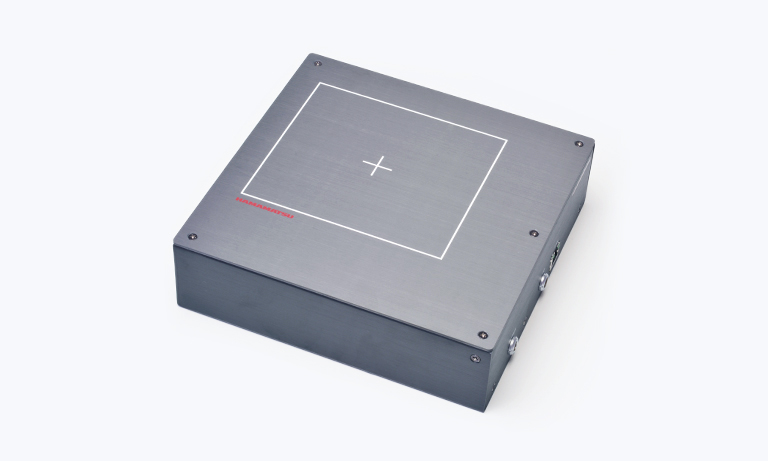

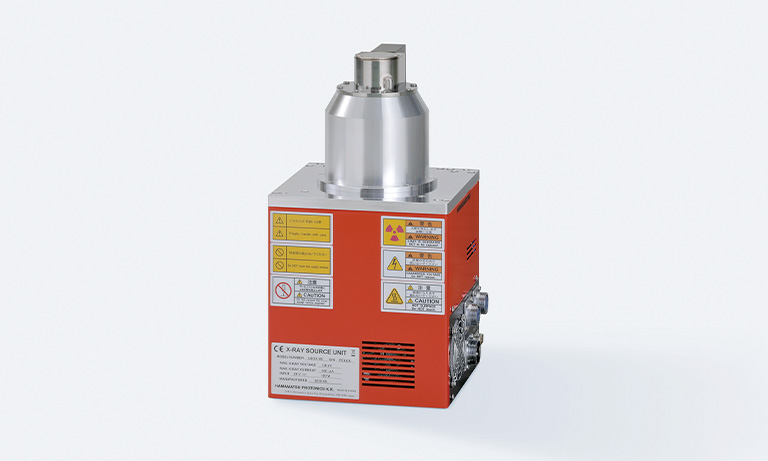

我们既能开发又能制造微焦点 X 射线源和高速工作 X 射线平板传感器,是世界上为数不多的的公司之一,这些设备对于获得高清 X 射线 CT 图像至关重要。我们还为最终需要的在线 CT 检查需求提供解决方案。

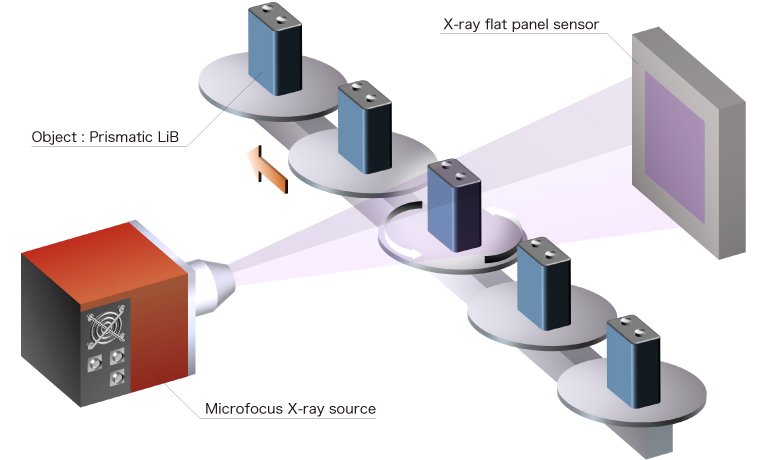

配置示例

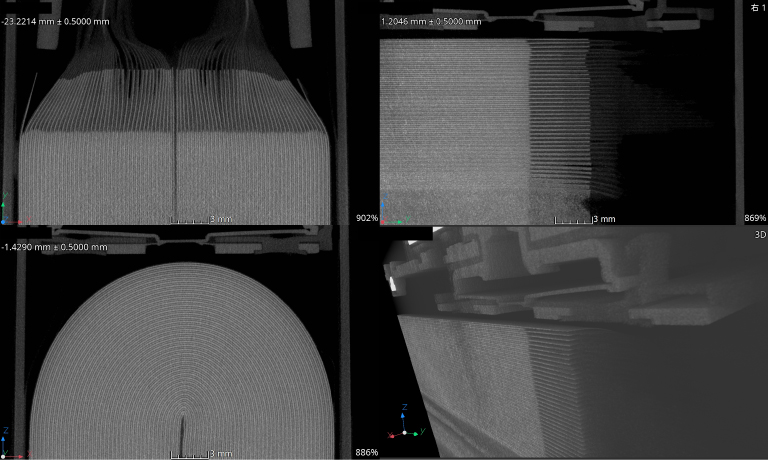

成像示例

滨松光子学提供的解决方案

滨松光子学是处理光接收和光发射设备的光学专家。我们结合多年积累的经验和最新技术开发和提出产品方案,并提供包括技术支持在内的解决方案,以响应客户对 LiB 检查的需求。

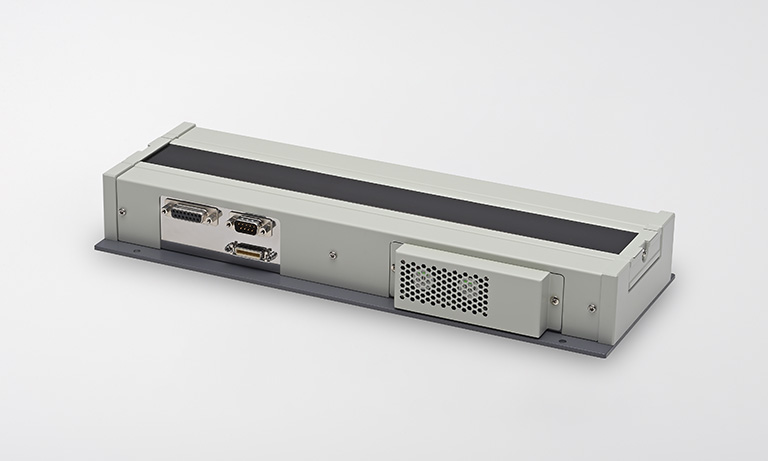

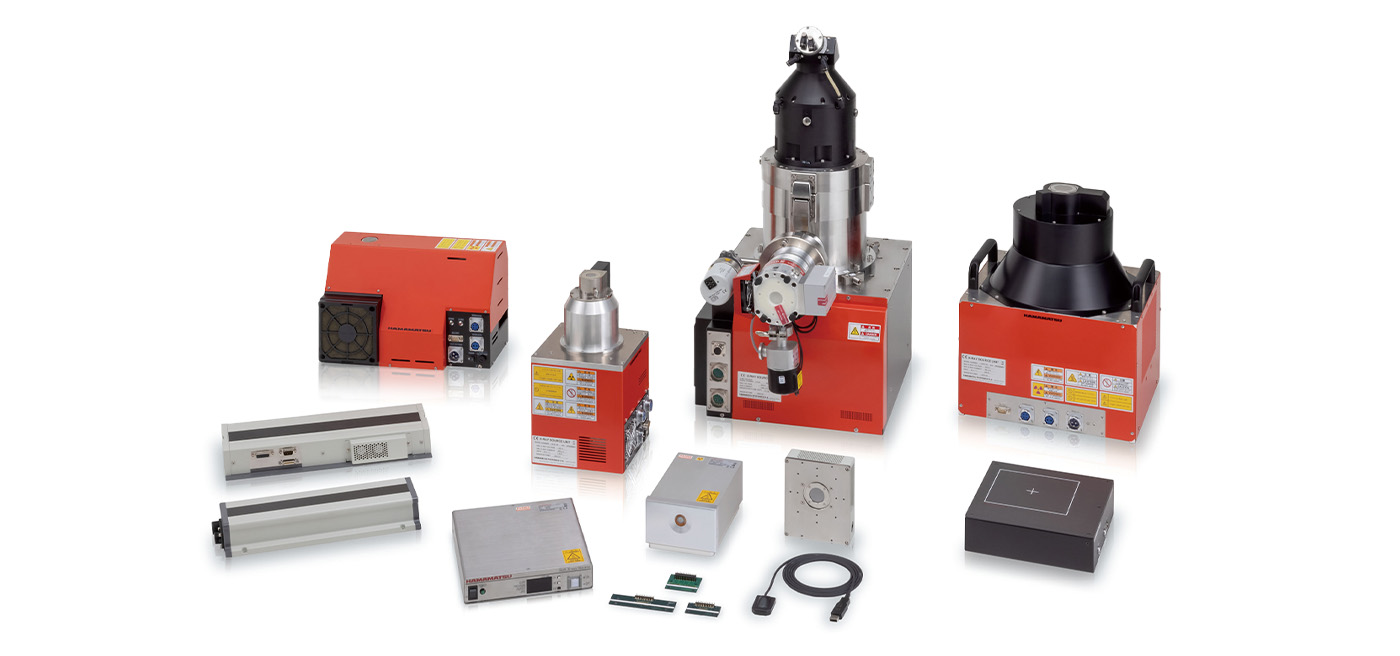

推荐产品

演示信息

滨松光子学通过演示提出 X 射线非破坏性检测的最佳解决方案。

我们提供使用各种 X 射线源、传感器和相机的试验摄影,以初步评估客户的 X 射线非破坏性检测要求。



我们根据在 X 射线业务中积累的多年经验,不仅推出了最合适的设备,还提出了最好的解决方案,包括有用的提示和建议。请随时联系我们。
