高分辨率和高速
我们的工业相机线阵传感器系列中新增的 8k 像素类型

CMOS 线阵图像传感器 S15778

对于需要高速行速率的工业相机,我们已将高速 CMOS 线阵传感器系列的首款 8k 像素类型 CMOS 线阵图像传感器 S15778 添加到我们的产品阵容中。

S15778 具有 8192 像素的高分辨率和7 × 7 µm 的像素尺寸,实现了 100 klines/s 的读出速度,支持高速扫描。其输出为 10 位/11 位数字输出。配线可整合在 PCB 板上,信号可从连接器中提取,便于连接。此外,电路板上还安装了旁路电容器。

高速系列(包括之前的 4k 像素类型 S13774 和 2k 像素类型 S14772)中新增 8k 像素类型 S15778,这使得支持广泛的工业相机用途成为可能。

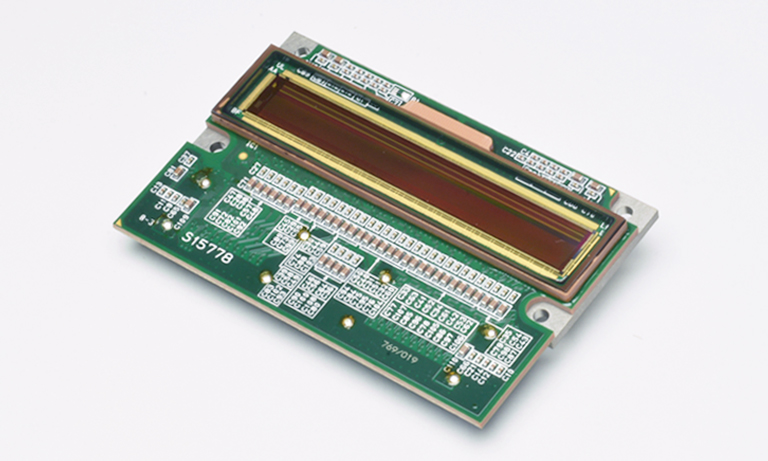

S15778

主要特点

1) 像素尺寸:7 × 7 µm,8192 像素

2) 快速读出:100 klines/s

3) 3.3/1.8 V 电源供电

4) 内置 10 位/11 位 AD 转换器

阵容

型号 S15778 S13774 S14772
产品信息

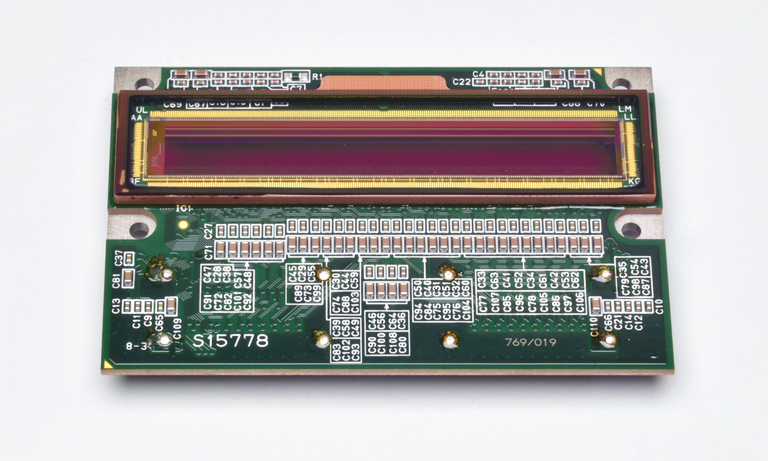

S15778

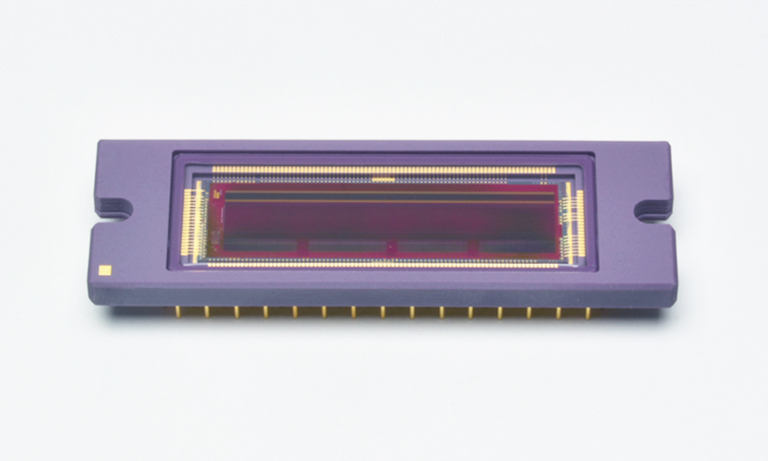

S13774

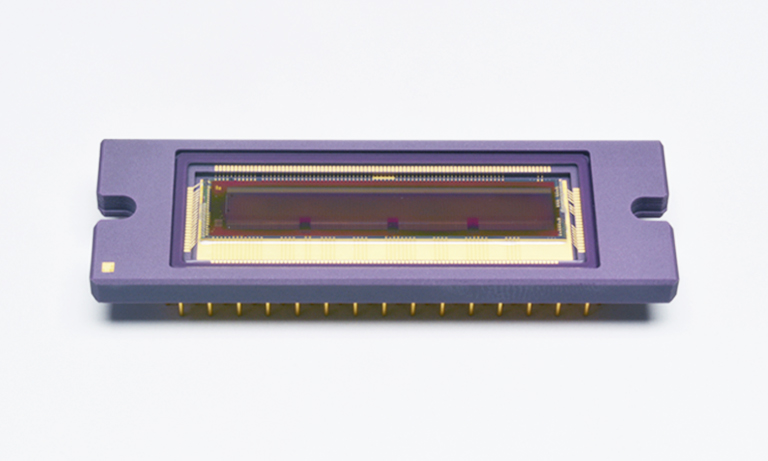

S14772

像素间距 7 µm 7 µm 14 µm
像素高度 7 µm 7 µm 14 µm
像素数 8192 4096 2048
有效光敏区长度 57.344 mm 28.672 mm 28.672 mm
行速率* 最大 100 klines/s 最大 100 klines/s 最大 125 klines/s
封装 玻璃环氧树脂和 FeNiCo 合金 陶瓷 陶瓷
* 10 位高速模式
