适用于 YAG 激光检测(1060 nm)、高灵敏度和高速响应

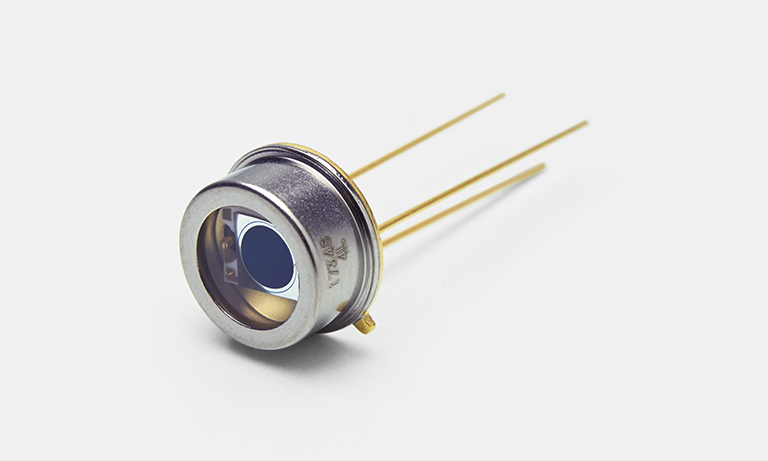

硅 PIN 光电二极管 S17348

  • Hamamatsu Photonics K.K. Solid State Division

S17348 是为检测 YAG 激光开发的硅 PIN 光电二极管。

已知传统硅 PIN 光电二极管对于波长超 1000 nm 的近红外光表现出劣化的响应特性和频率特性。S17348 被设计成能够承受高反向电压,以实现对这种近红外光的快速响应。它实现了 3ns* 的上升时间,以跟踪 1060 nm YAG 激光器振荡波长处的快速脉冲。

*根据 120 MHz 频率响应 (-3 dB) 计算得出的值

特点

  • 在红外区具有高灵敏度:0.37 A/W (λ=1060 nm)
  • 高速响应:fc = 120 MHz (VR=100 V)
  • 低电容:Ct = 6.5 pF (VR = 100 V)
  • 大受光面:φ3 mm
  • 高可靠性:TO-5 金属封装

用途

  • 光纤激光检测
  • YAG 激光检测
  • 分析仪器等

频率特性

(1060nm 时的测量示例)
