实现小型化与低成本的表面贴装型位置敏感型探测器

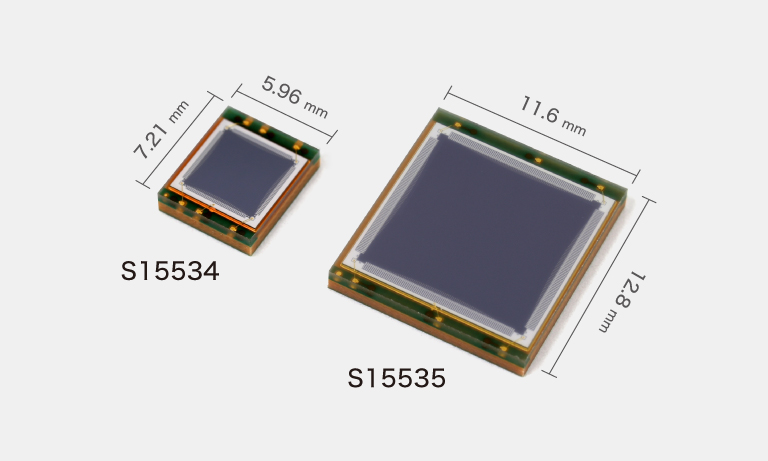

二维 PSD S15534 与 S15535

  • Hamamatsu Photonics K.K. Solid State Division

相比陶瓷封装的传统产品(S5990/S5991 系列),玻璃环氧树脂封装的产品实现了更小的尺寸、更高的批量生产效率及更低的生产成本。可用于光斑检测和定点设备等用途。





特点

  • 采用玻璃环氧树脂封装
  • 表面贴装型
  • 出色的位置探测能力
  • 兼容无铅回流焊接

用途

  • 光斑检测
  • 定点设备
  • 各种类型的位置检测

光谱灵敏度特性

型号 S15534 S15535
受光面 4 × 4 mm 9 × 9 mm
封装 玻璃环氧树脂

窗材

硅树脂
光谱响应范围 380 nm 到 1100 nm
最大灵敏度波长 980 nm
感光灵敏度 0.6 A/W(典型值)
位置检测误差 ±70 µm(典型值) ±150 µm(典型值)
位置分辨率 0.7 µm(典型值) 1.5 µm(典型值)
