PLP-10 激光二极管头 M10306系列

联系我们

PLP-10 是利用激光二极管 (LD) 的超短脉冲光源。它由一个激光二极管头和一个控制器组成。可根据各种波长提供 11 种激光二极管头，支持在 375 nm 至 1550 nm 的宽波长范围内实现光输出。

PLP-10 是测量光电检测器设备响应、光学记录设备特性或寿命测量的理想光源。

可为光输出选择窗口输出或 FC 连接器输出。

Catalog 640 KB/PDF

详细参数
尺寸

详细参数

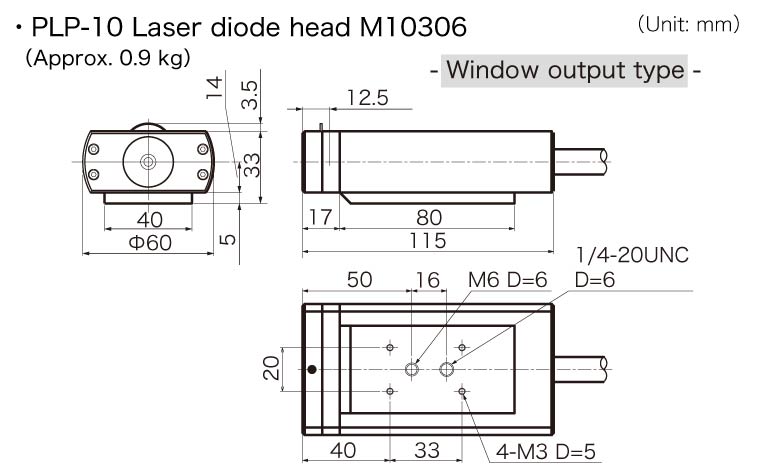

窗口输出类型

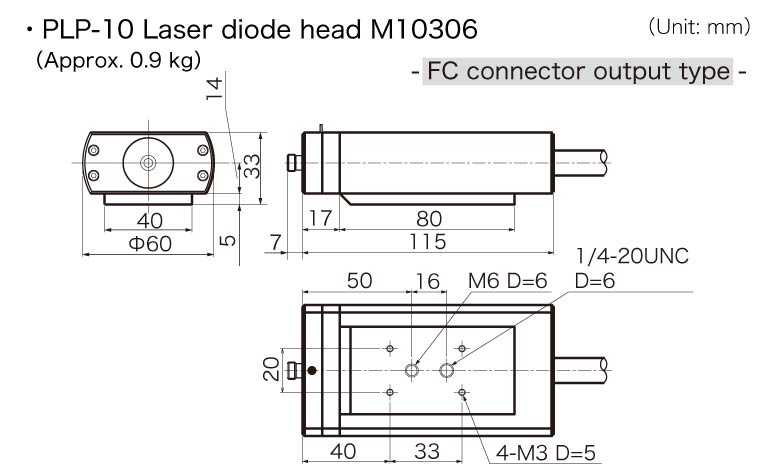

FC 连接器输出类型

类型编号	M10306-27	M10306-29	M10306-49	M10306-33	M10306-35	M10306-37	M10306-43	M10306-45	M10306-51	M10306-21	M10306-23
波长 (nm)	375	405	445	465	483	510	655	785	885	1310	1550
波长容差 (nm)	<±10	<±10	<±10	<±10	<±10	<±10	<±20	<±20	<±20	<±30	<±30
半谱宽度 (nm)	<10	<10	<10	<10	<10	<10	<5	<10	<10	<20	<30
脉波宽度 (ps)	最大值 80 典型值 50	最大值 100 典型值 60	最大值 100 典型值 70	最大值 100 典型值 70	最大值 120 典型值 80	最大值 180 典型值 130	最大值 100 典型值 70	最大值 120 典型值 100	最大值 100 典型值 70	最大值 100 典型值 70	最大值 100 典型值 70
光束发散角（最大度）^*	θ〃13 θ⊥26	θ〃12 θ⊥23	θ〃11 θ⊥29	θ〃13 θ⊥29	θ〃13 θ⊥27	θ〃13 θ⊥26	θ〃13 θ⊥18	θ〃10 θ⊥19	θ〃14 θ⊥20	θ〃25 θ⊥30	θ〃25 θ⊥30
峰值功率 (mW)	典型值 600 最小值 200	典型值 400 最小值 200	典型值 400 最小值 200	典型值 180 最小值 80	典型值 150 最小值 70	典型值 50 最小值 20	典型值 50 最小值 20	典型值 70 最小值 30	典型值 100 最小值 50	典型值 20 最小值 10	典型值 10 最小值 5

类型编号	M10306-28	M10306-30	M10306-50	M10306-34	M10306-36	M10306-38	M10306-44	M10306-46	M10306-52	M10306-22	M10306-24
波长 (nm)	375	405	445	465	483	510	655	785	885	1310	1550
波长容差 (nm)	<±10	<±10	<±10	<±10	<±10	<±10	<±20	<±20	<±20	<±30	<±30
半谱宽度 (nm)	<10	<10	<10	<10	<10	<10	<5	<10	<10	<20	<30
脉波宽度 (ps)	最大值 80 典型值 50	最大值 100 典型值 60	最大值 100 典型值 70	最大值 100 典型值 70	最大值 120 典型值 80	最大值 180 典型值 130	最大值 100 典型值 70	最大值 120 典型值 100	最大值 100 典型值 70	最大值 100 典型值 70	最大值 100 典型值 70
峰值功率 (mW)	典型值 250 最小值 85	典型值 200 最小值 100	典型值 200 最小值 100	典型值 90 最小值 40	典型值 70 最小值 35	典型值 25 最小值 10	典型值 20 最小值 8	典型值 30 最小值 10	典型值 50 最小值 25	典型值 10 最小值 5	典型值 5 最小值 2

*使用窗口输出典型值 θ⊥ 测量：带有“小心”标记上表面的激光二极管头的值。
上述值使用 100 MHz 测量。这些值可根据频率进行更改。PLP 头应根据波长和输出形式进行选择，并且可以与控制器 C10196 互换。需要调整控制器的 PLP 头。FC 连接器类型配有 APC 抛光石英光纤（GI 50/ 125，2 m）。

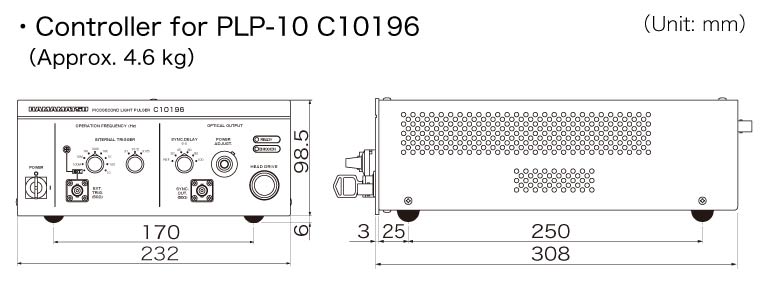

《PLP-10 控制器 C10196》

重复频率：内部触发器	100 MHz、50 MHz、20 MHz、10 MHz、5 MHz、2 MHz、1 MHz、 500 kHz、200 kHz、100 kHz、50 kHz、20 kHz、10 kHz、5 kHz、2 kHz、1 kHz、 500 Hz、200 Hz、100 Hz、50 Hz、20 Hz、10 Hz、5 Hz、2 Hz
重复频率：外部触发器	单发到最大值 50 MHz
外部触发器输入：振幅	- 4 V 至 + 4 V (50 Ω)
外部触发器输入：最小脉波宽度	10 ns
同步触发器输出：振幅（可选）	+ 2 V 至 + 3 V (50 Ω) 或 - 500 mV 至 - 700 mV (50 Ω)（可选）
同步触发器输出：脉波宽度	5 ns ±3 ns
同步触发器输出：时间	光输出之前或之后（可选）
同步触发器输出：延迟时间	基准值 (0 ns)*、 20 ns、40 ns、60 ns、80 ns、100 ns
线路电压	AC 100 V ～ AC 240 V、50 Hz/60 Hz
电源	AC 90 V ～ AC 264 V
用电功耗	约 90 VA
