成像读板机模块

C15082

紧凑型高分辨率和高速成像读板机模块



该产品是针对 CR(计算机 X 射线成像)中的成像板 (IP) 读取而优化的模块。
通过 MEMS 振镜扫描的激发激光照射 IP 产生的荧光随后被高灵敏度探测器 MPPC 接收。该产品由全部内置在一个紧凑型外壳内的激光扫描引擎、MPPC 组件及驱动电路组成。这些部件经高精度光学调整,从而具有高信噪比和图像分辨率。



特点
- 高分辨率:
    12 LP/mm 至 14 LP/mm(高分辨率模式)
    11 LP/mm 至 12 LP/mm(标准模式)
- 高速读取:3.6 s(标准模式)
- 高信噪比
- 超紧凑型:75 mm × 60 mm × 34 mm

注意

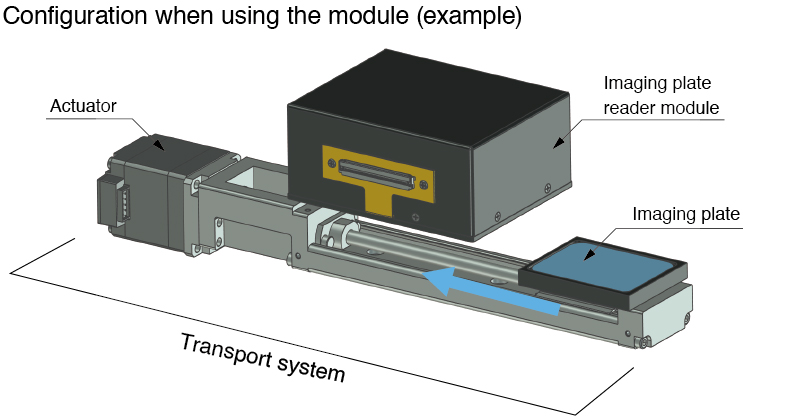

本イメージングプレートリーダモジュールは、1次元スキャンを行う製品です。2次元画像の取得のためには、右図のようなイメージングプレートを搬送する機構が必要です。搬送機構につきましては、お客様側でご用意ください。なお、初期評価用として、搬送機構を備えたデモ機 (評価用装置)を用意しています。ご希望の際は、弊社営業までお問い合わせください。

成像读板机模块是执行一维扫描的光模。该产品设计集成到 IP 扫描仪等 CR 设备中,因此无法自行捕获二维图像。为捕获二维图像,需要单独配备诸如传送成像板的传输系统和数据通信电路等外围设备。这些必须由客户方设计和提供。


为进行初步评估,可使用配备传输系统的演示单元(评估设备)。如果您有任何要求,请联系我们的当地销售处。

ipr-module_image

详细参数

命令接口 SPI
图像数据 A/D 分辨率 16 bit
图像数据输出方法 Parallel bus
峰值发光波长(典型值) 660 nm
兼容 IP 尺寸 0/1/2/3
像素数(标准模式,兼容 0/1/2 IP 尺寸) 900 × 1300
像素数(标准模式,兼容 3 IP 尺寸) 900 × 1600
像素数(高分辨率模式,兼容 0/1/2 IP 尺寸) 1440 × 2080
像素数(高分辨率模式,兼容 3 IP 尺寸) 1440 × 2600

外形尺寸图(单位:mm)
