光学针孔检测单元

C11750

C11750 是一款光学针孔检测单元,设计用于检测可充电电池和燃料电池隔膜的铝层压袋中的针孔缺陷。C11750 提供光源单元和聚光镜单元(单独出售),可定制以匹配各种工件形状。

特点

  • 最小可检测针孔尺寸:5 μm
  • 检查时间:0.5 秒或以下
  • 检测区域:可定制

详细参数

参数 说明/值 单位
输入电压 (DC) 24 V
最大消耗电流 0.5 A
检测单元 型号 A12159-01(单独出售)(*1)
光源单元 波长 470 nm
型号 L12057-01(单独出售)(*1)
工作温度范围 +10 至 +45 °C
储存温度范围 -20 至 +50 °C
工作/储存湿度范围 35 至 85(无冷凝) %RH
适用标准 IEC 61326-1 1 组 A 类
IEC 61010-1

*1:检测单元和光源单元可根据您的用途进行定制。
* 可检测针孔尺寸取决于工件形状和设备配置。
* 提供有关 I/O 插座连接和建议操作流程图的信息。
* 附件:I/O 插座,光源插座

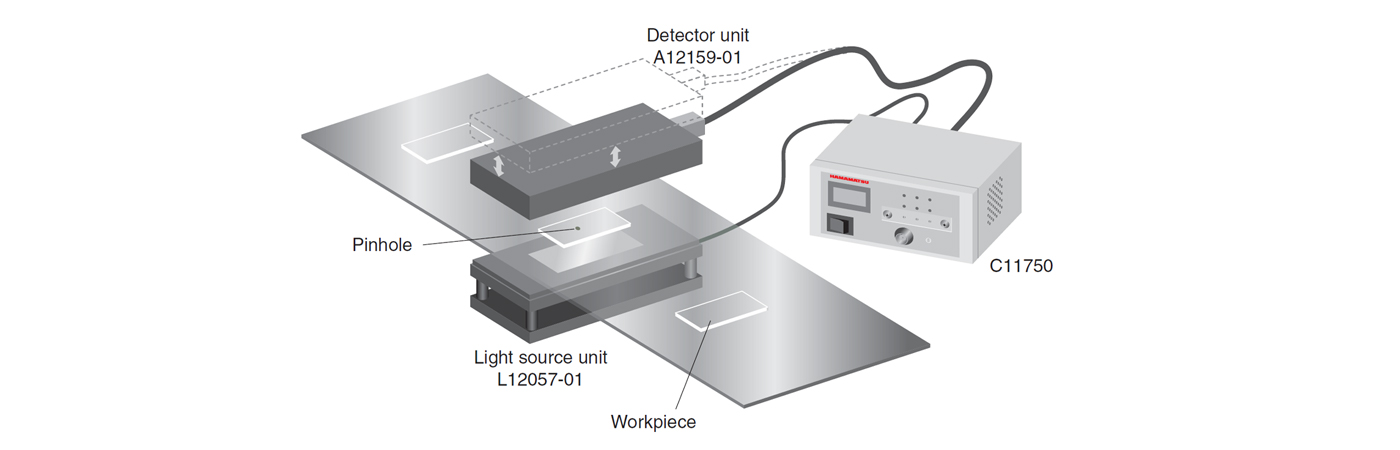

检测配置示例

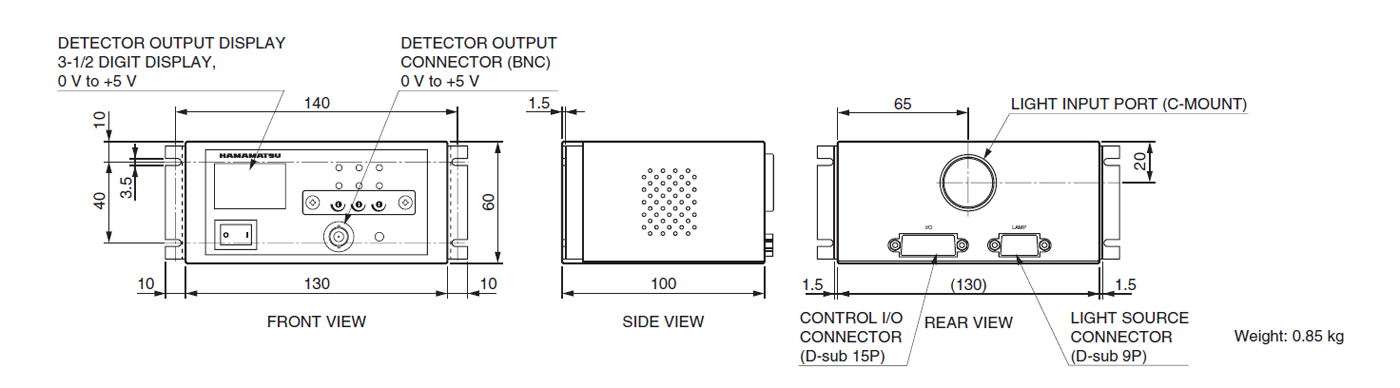

外形尺寸图(单位:mm)
