毛细管透镜

J12432-01

J12432-01 毛细管透镜是一款用于 X 射线的光学元件,由一束形成圆柱形的中空玻璃毛细管组成,一端呈轻微锥形。
这款透镜通过使用全反射实现 X 射线准直。

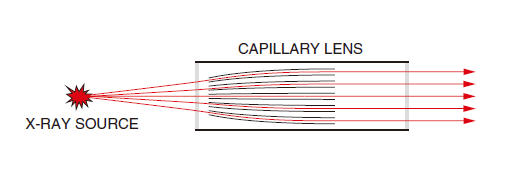

原理

准直 X 射线图像

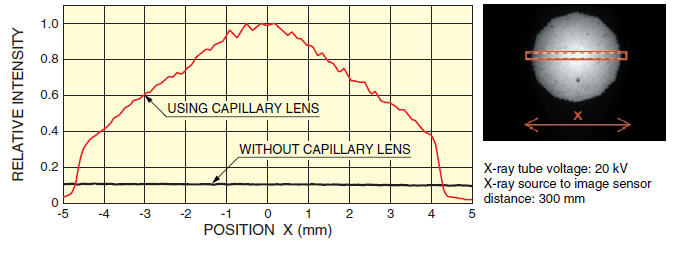

辉度分布

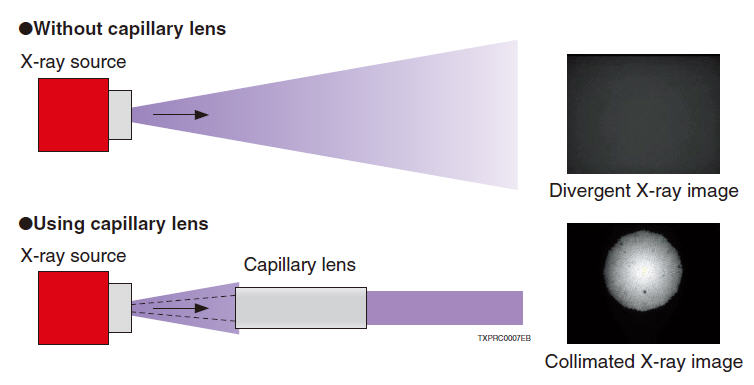

X 射线准直概念图



用途

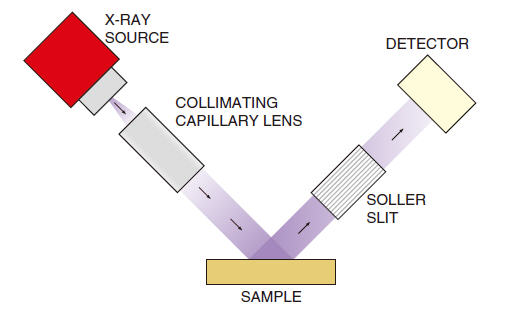

X 射线衍射 (XRD)



详细参数

参数 说明/值 单位
输入 工作 X 射线能量(推荐) 5 至 20 keV
焦距*1 50 mm
输出 准直 X 射线的有效直径 φ8 mm
准直 X 射线的发散角(最大) 0.2
工作环境温度 0 至 +50
输入/输出窗材 -
外壳材料 SUS -

备注:*1 从 X 射线管目标到毛细管透镜输入端的距离

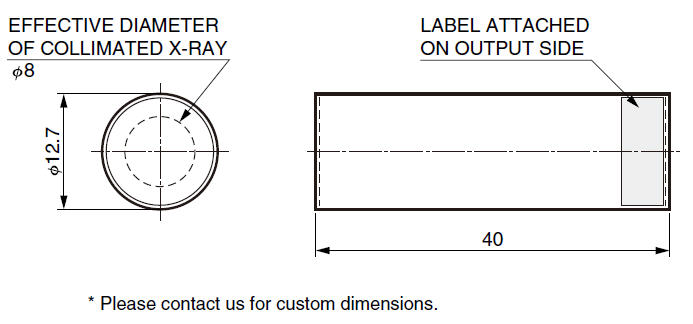

外形尺寸图(单位:mm)

请联系我们获取更多信息。
