毛细管透镜

J12818-01

J12818-01 毛细管透镜是一款用于 X 射线的聚焦光学元件,由一束形成圆柱形的中空玻璃毛细管组成,两端呈轻微锥形。这款产品利用每个毛细管内壁上的 X 射线全反射,将从 X 射线源发射的 X 射线聚焦到小点。

原理

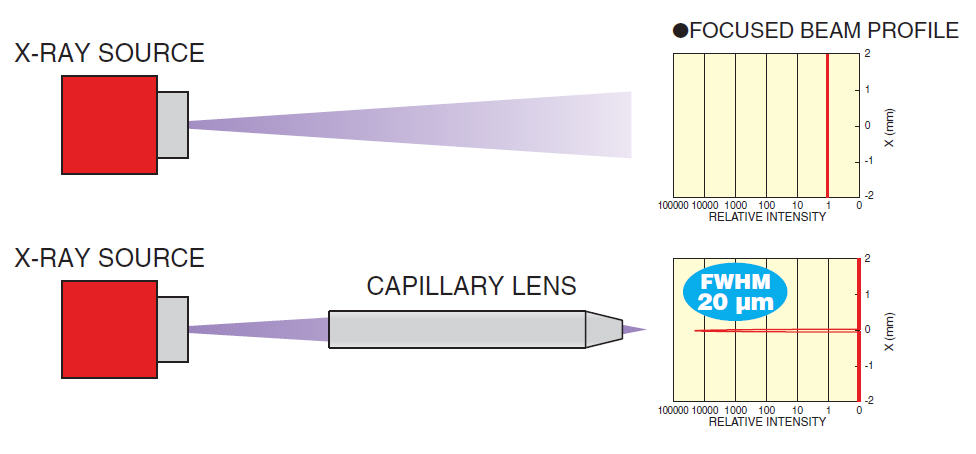

准直 X 射线图像

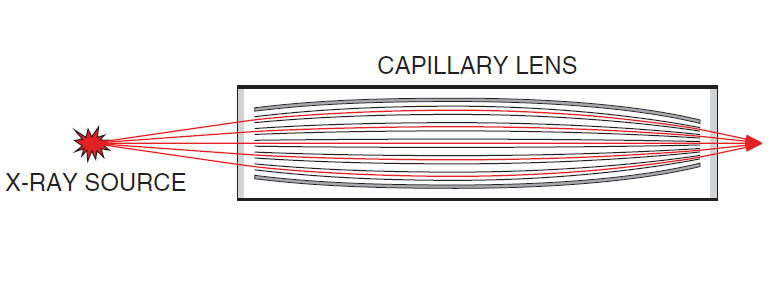

X 射线准直概念图



用途

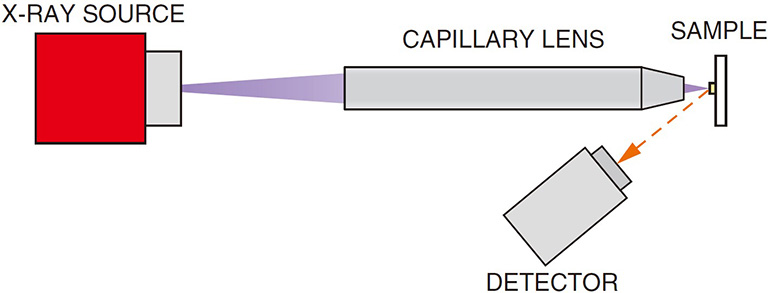

X 射线荧光 (XRF)



详细参数

参数 说明/值 单位
工作 X 射线能量(推荐) 3 至 25 *1 keV
输入焦距 70±10 mm
输出焦距 5±2 mm
聚焦尺寸(半宽度)(典型值) 20 μm
增益(最小)@Cu-Kα (8.0 keV) *2 10,000 -
工作环境温度 0 至 +50
输入/输出窗材 聚酰亚胺薄膜 -
外壳材料 不锈钢 -

备注
*1 移除输入/输出窗口时,兼容小于 3 keV 的电压。
*2 与聚焦尺寸相同的针孔相比,置于聚焦位置。使用焦点尺寸为 20 μm 的 X 射线源。

光学尺寸(单位 mm)

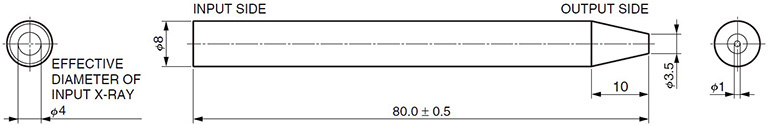

外形尺寸图(单位:mm)
