C 型接口可互换滤波器模块

A11213、-01

这些 C 型接口螺纹光学积木用于安装直径 25 mm 的市售滤光片和透镜。您可以将它与 A11214 C 型接口可互换二向色镜模块一起使用,以测量荧光或执行其他任务。
由于此模块可以调整角度,因此也可用作 C 型接口支架之间的垫片和连接适配器。

详细参数

型号 有效光束尺寸 兼容的滤波器尺寸 重量
A11213 φ20 mm 尺寸:24 mm 至 26 mm(建议 25 mm 至 25.4 mm)
厚度:5 mm(最大)(建议 2 mm 至 5 mm)
约 29 g
A11213-01 约 30 g

* 提供:六角扳手 S1.5

连接示例

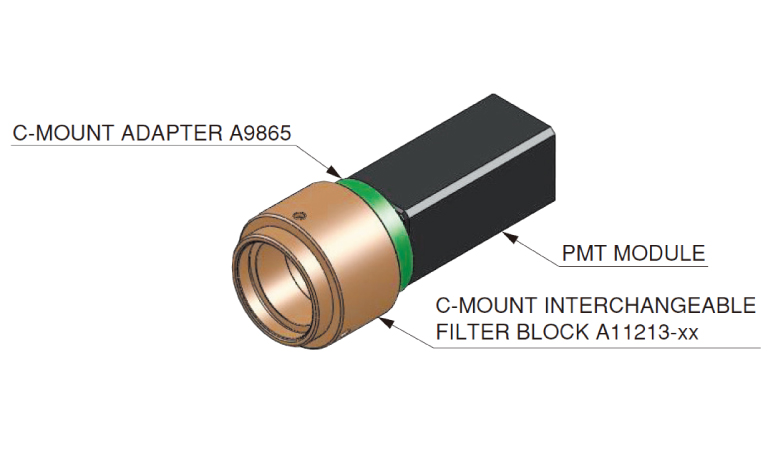

单波长检测

只有特定波长的光才能通过组装在模块中的滤光片,并被 PMT 模块检测到。

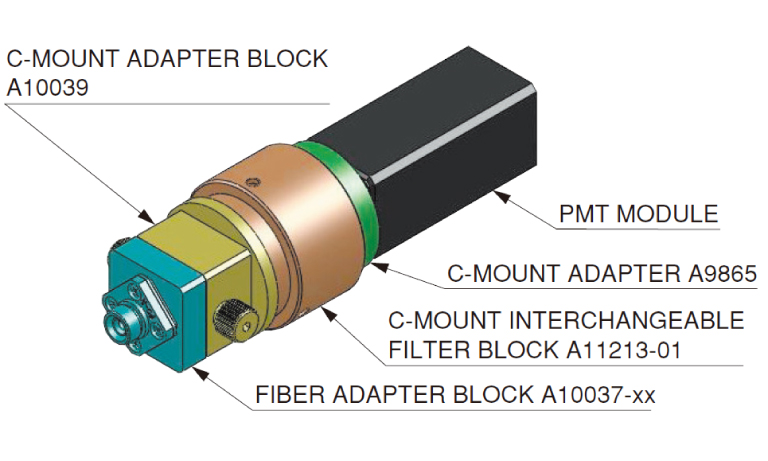

光纤单波长检测

从光纤电缆发射和传播的光由 A10037 系列光纤适配器块中的透镜准直,并有效地引导至 PMT 模块。

外形尺寸图(单位:mm)

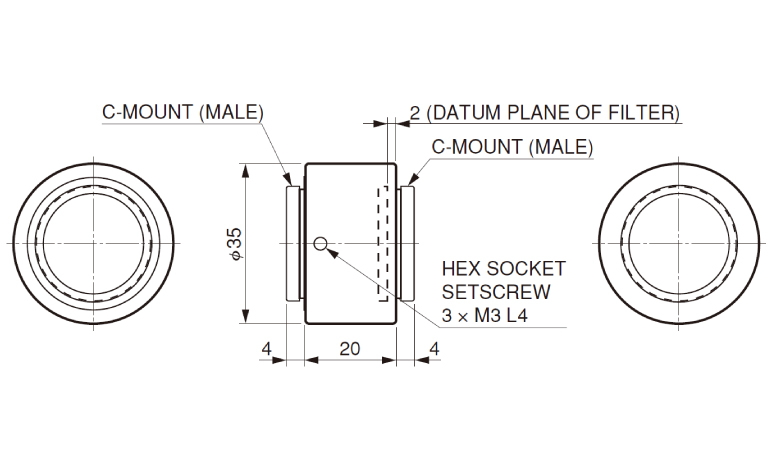

A11213(公–公型)

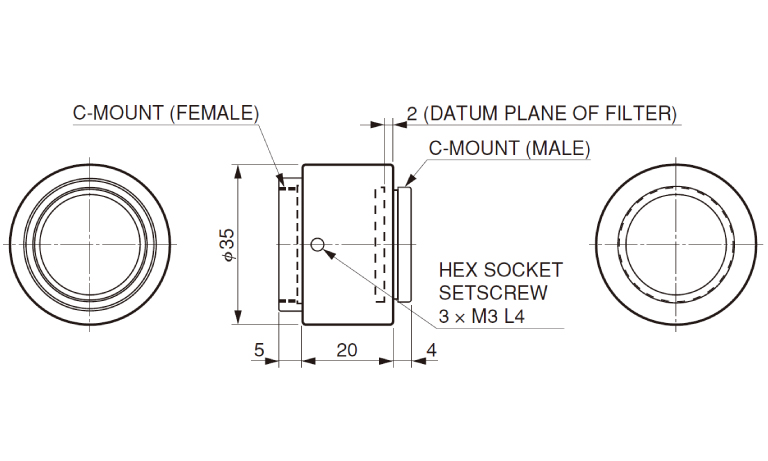

A11213-01(公–母型)
