THz I.I.

C17198

C17198 是一种利用超表面技术进行 THz 波到电子转换的成像设备,在 THz 波长范围具有灵敏度。该设备可作为实验室用“THz 光束可视仪”,能够观察附近不可见的 THz 波,实现可视化。此外,该仪器还能实现高达 1000 fps 的高速成像,对传统热成像 THz 相机难以捕捉的高速现象进行成像。

特点

  • 实时监测 THz 光束形状和焦点
  • 小巧外壳

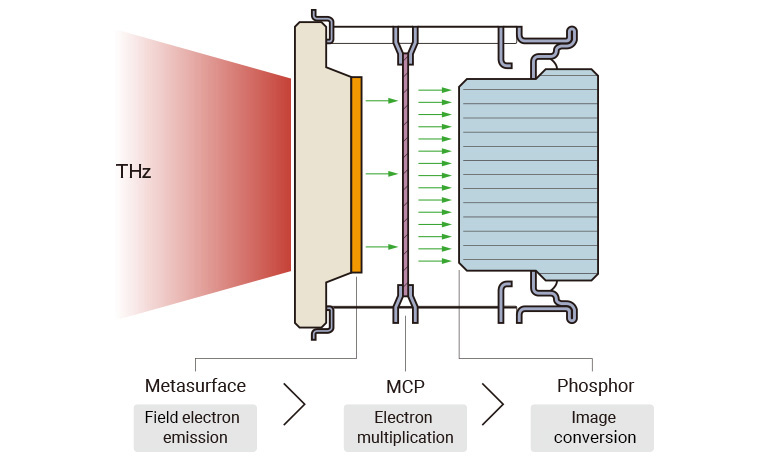

倍增原理

  1. THz 波入射到 THz II 的有效区域。
  2. 电子基于 THz 波的电场强度,通过场致电子发射从超表面发射到真空中。
  3. MCP 收集的电子被放大 100,000 到 1,000,000 倍。
  4. 利用荧光粉将倍增电子转换成图像(可见光)。
  5. 利用肉眼、相机等可以观察到增强的 THz 波图像。

THz 光束可视仪

与利用外部光电效应的传统 II 不同,THz II 利用场致电子发射法输出电子。信号电流随着入射的 THz 波呈指数级增加和减少。

视频展示了通过调整 I.I. 相对于入射 THz 光束焦点的位置,可获取的可见光图像的变化方式,以及沾水的纸阻挡 THz 光束的情况。

详细参数

THz II C17198 的规格

参数 说明/值 单位
光阴极面 超表面
有效面积 Φ16 mm
窗材 石英玻璃
最大帧速率*1 1000 fps
检测的最小电场 10 kV/cm
推荐的光谱灵敏度特性 0.7 至 1.3 THz
工作环境温度 +5 至 +50
重量 310 g

*1:取决于所连接相机的规格。

电源 C17371 的规格

参数 说明/值 单位
交流适配器 输入电压 最小 100 V
最大值 240
输入电流 最大值 0.4 A
输入额定频率 50 / 60 Hz
电池盒 输入电压 最小 7.3 V
典型值 9
最大值 9.5
输入电流 最大值 60 mA
重量 295 g

外形尺寸图(单位:mm)

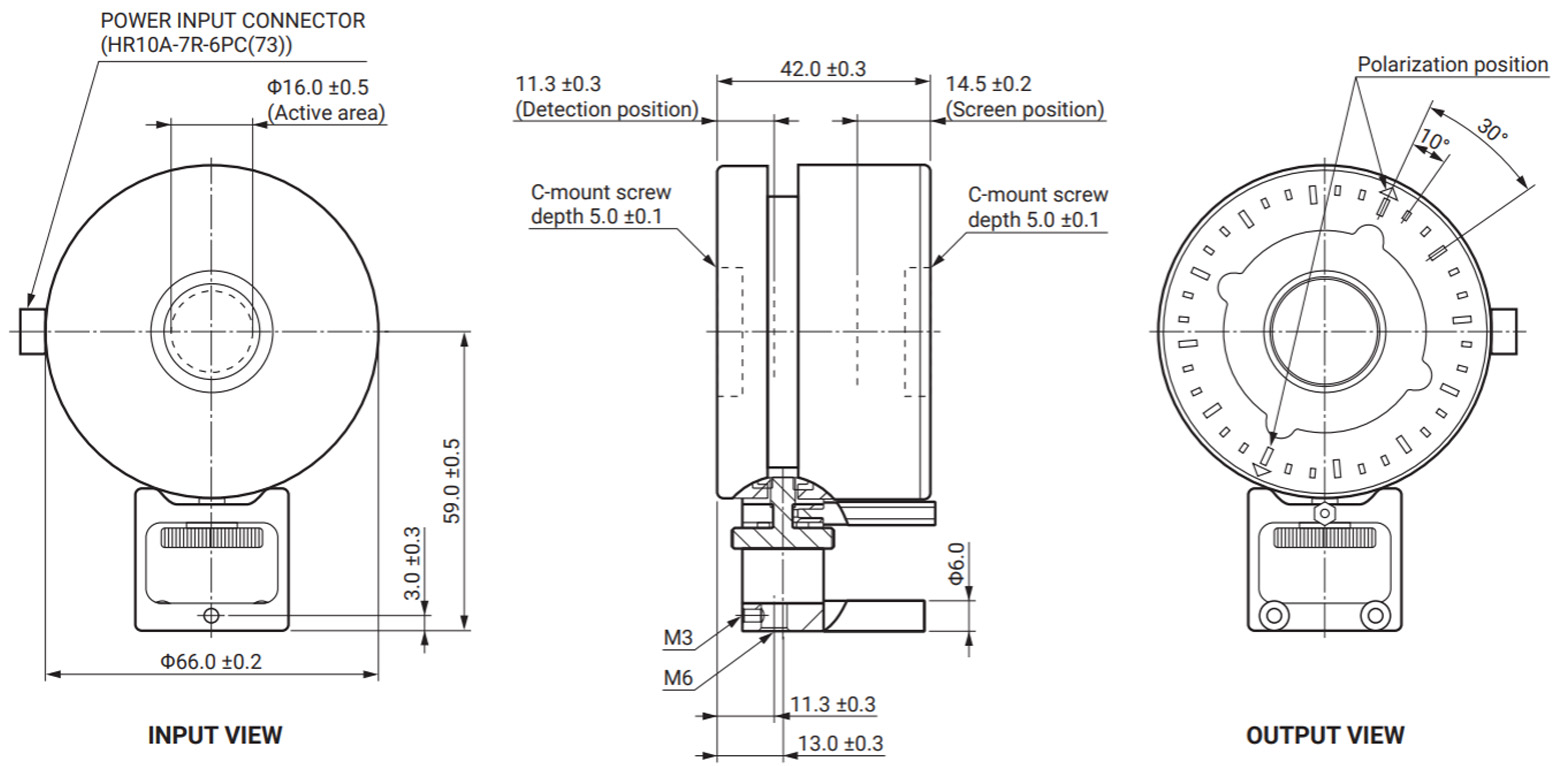

THz II C17198

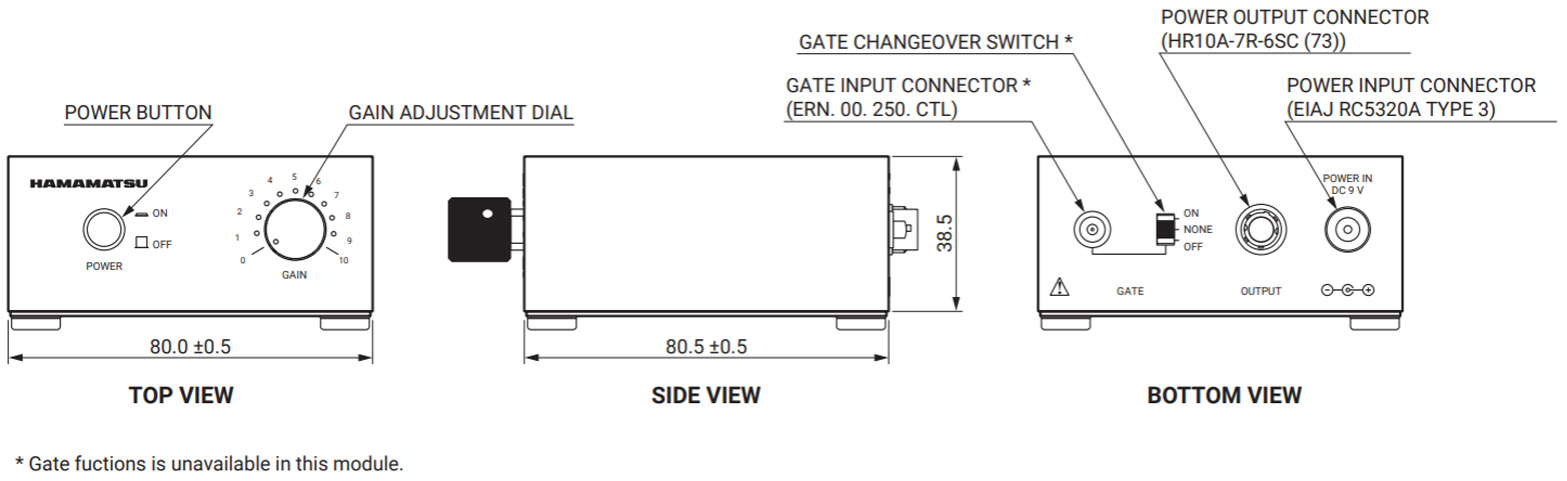

电源 C17371
