APD 模块

C10508-01

可变增益,即使在高增益时也能稳定检测

C10508-01 由 APD、电流至电压转换器、高压电源电路以及微型计算机组成,可根据从温度传感器接收的信息补偿温度,并具有高稳定性。根据 APD 的温度特性,微型计算机包含系数。即使在高增益下,也可在宽温度范围内实现高度稳定的 APD 增益。可以使用电路板上的开关或 PC 上的命令来调整增益率。


特点
- 增益温度:±5% 或更低
(增益率 = 250,Ta = 0°C 至 +40°C)
- 可调增益
增益率可通过开关或 PC 发送的命令进行调整
- 易于操作:仅需 ±5 V 电源
- 紧凑轻巧

类型 高稳定性型
有效光敏区 φ1.0 mm
增益的温度稳定性(典型值) 最大 ±5.0%

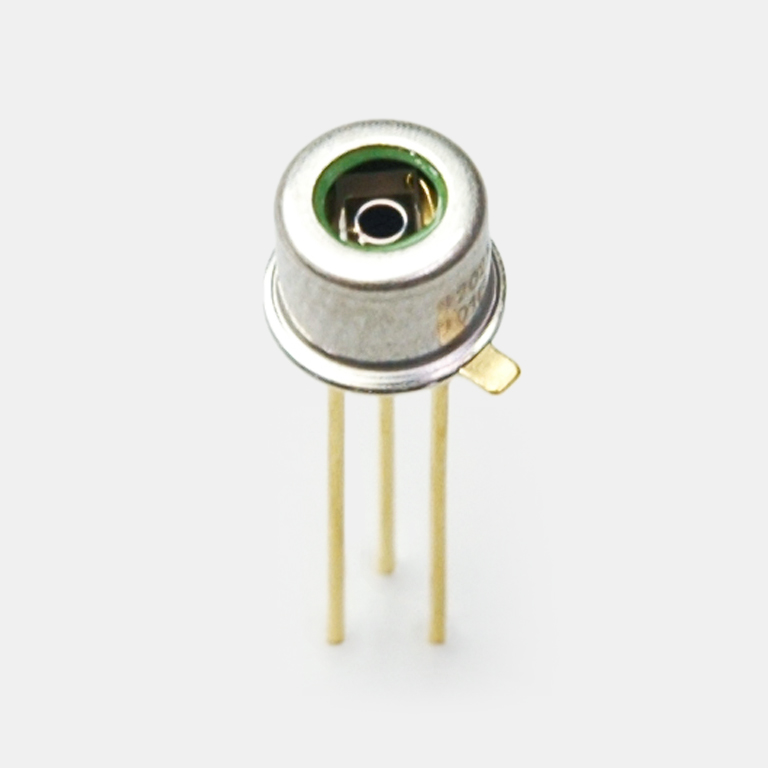

内置传感器 S12023-10A
光电转换灵敏度(典型值) 1.25 × 107 V/W
散热 非冷却型
低频段截止频率(典型值) DC MHz
高频段截止频率(典型值) 10 MHz
电源电压(典型值) ±5 V
测量条件 光电转换灵敏度:M = 250,λ = 800 nm,增益温度稳定性:0~40°C

光谱灵敏度特性

外形尺寸图(单位:mm)
