轮廓传感器

S9132

能够采集二维投影数据的高速帧速率传感器

轮廓传感器 S9132 是一款特别用于获取投影数据的高性能 CMOS 面阵传感器。与正常面阵传感器相比,X 和 Y 方向的投影轮廓具有非常少量的数据,因此可以实现高速位置检测和移动物体检测。S9132 还具有优于传统二维 PSD(位置敏感探测器)的优点,即可提高输出线性度,可检测到多个光斑,并能简化外部电路。时序发生电路、偏压变换器和 10 位 AD 转换器电路都集成在同一芯片上,允许使用非常简单的外部驱动电路和外部信号处理电路进行操作。


特点
- 用于采集二维投影数据的传感器
- 高速帧速率
- 低功耗
- 数字视频输出
- 10 位/8 位可切换 ADC

像素数 256 + 256
像素间距 7.8 μm
像素尺寸 7.8 × 1996.8 μm
受光面 1.9968 × 1.9968 mm
帧速率(最大值) 3200 帧/秒 (8-bit), 1600 帧/秒 (10-bit)
电源电压 5.0 V
测量条件 Ta = 25°C,除非另有说明

光谱灵敏度特性

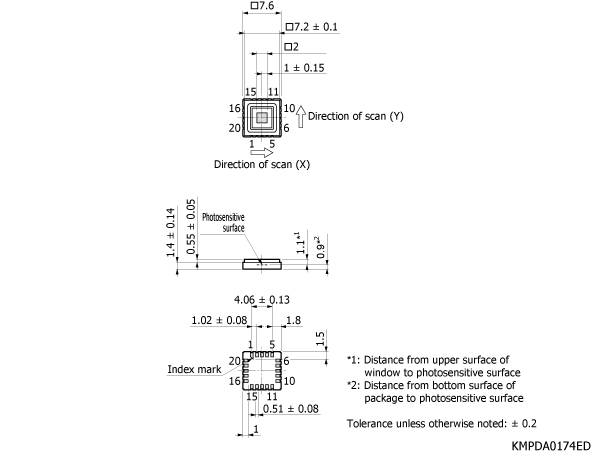

外形尺寸图(单位:mm)
