微通道板组件

F12334-11

MCP 由数百万至数千万个导电玻璃毛细管捆绑在一起,形成一块薄板。

F12334-11 是一款紧凑型微通道板 (MCP) 组件,采用薄型设计,有效直径为 Φ20 mm,适合集成到空间受限的环境中。

详细参数

项目 F12334-11 单位
MCP 数量 2
有效面积 Φ20 mm
信号读出 单阳极
通道直径 12 µm
脉波宽度(半宽度)*1 1500 ps
增益率 *2 最小 1 × 106
暗计数 *2 最大值 3 S-1・cm2
MCP 电源电压 *3 *4 -2.0 kV
MCP 输出端至阳极电源电压 *3 0.1 kV

*1:输出峰值 20 mV、输入阻抗 50 Ω 时的半宽度

*2:电源电压:1.0 kV/MCP,真空度:1.3 × 10-4 Pa,工作环境温度:+25°C

*3:真空度:1.3 × 10-4 Pa

*4:当向 HV 电极施加高达 -2.1 kV 电压时

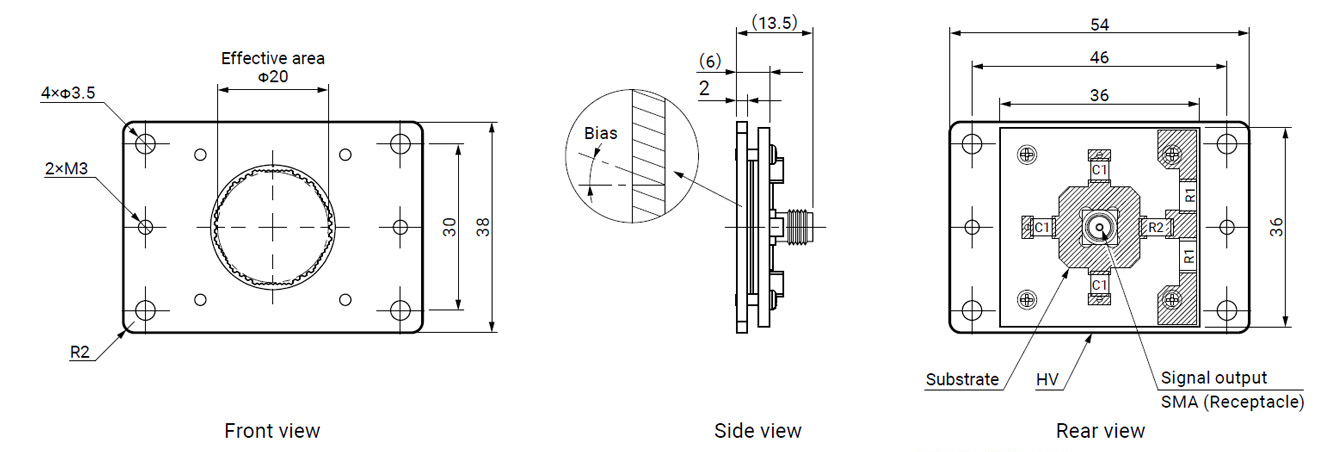

外形尺寸图(单位:mm)
