微通道板组件

F14844

MCP 由数百万至数千万个导电玻璃毛细管捆绑在一起,形成一块薄板。

F14844 是一款具有独特三极结构*1的微通道板 (MCP) 组件,旨在改变电位梯度并抑制离子反馈*2噪声。因此,F14844 非常适合便携式桌面型质谱仪,因为在此类质谱仪中很难安装大型真空泵送系统。F14844 是一款突破性的离子探测器,可缩小设备尺寸并降低成本。
*1:由三个电极组成的结构,分别为 MCP 输出、网状阳极和倍增器电极。
*2:离子反馈是低真空条件下不稳定运行的原因

详细参数

项目 F14844 单位
MCP 数量 2
有效面积 Φ14.5 mm
信号读出 单阳极
通道直径 12 µm
增益率 *1 最小 1 × 106
暗计数 *1 最大值 3 S-1・cm2
MCP 电源电压 *2 2.0 kV
MCP 输出端至阳极电源电压*2 0.1 kV

*1:电源电压:1.0 kV/MCP,真空度:1.3 × 10-4 Pa,工作环境温度:+25°C

*2:真空度:1.3 × 10-4 Pa

工作原理

特性

输出稳定性(典型值)

F14844

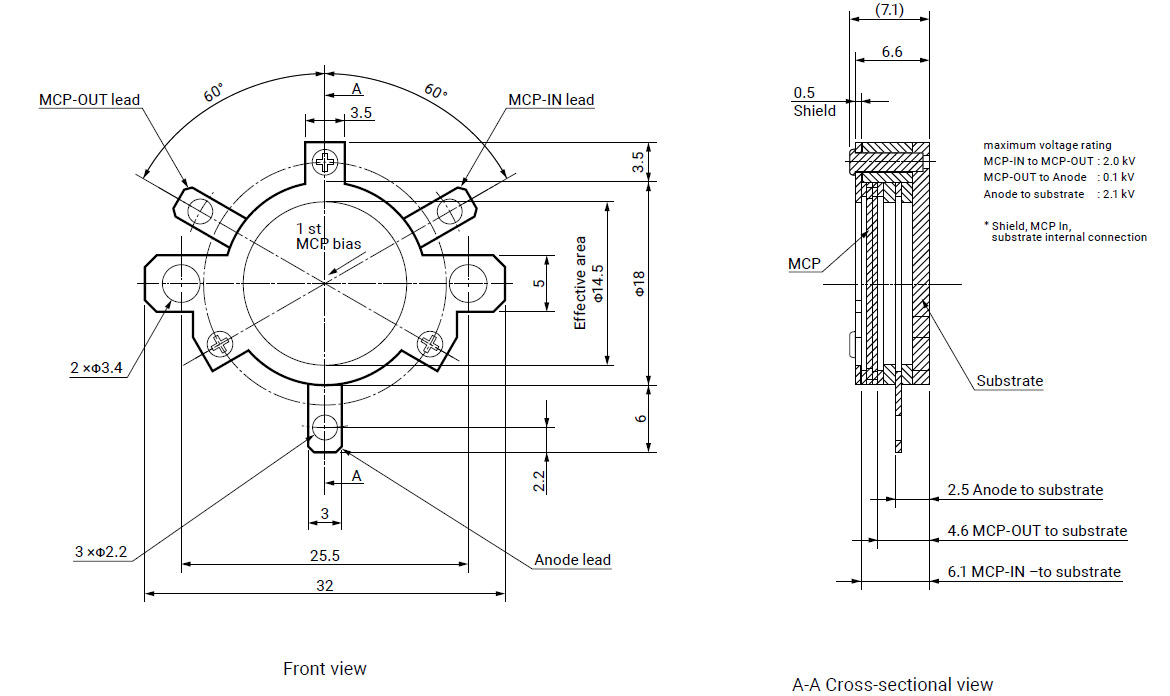

外形尺寸图(单位:mm)
