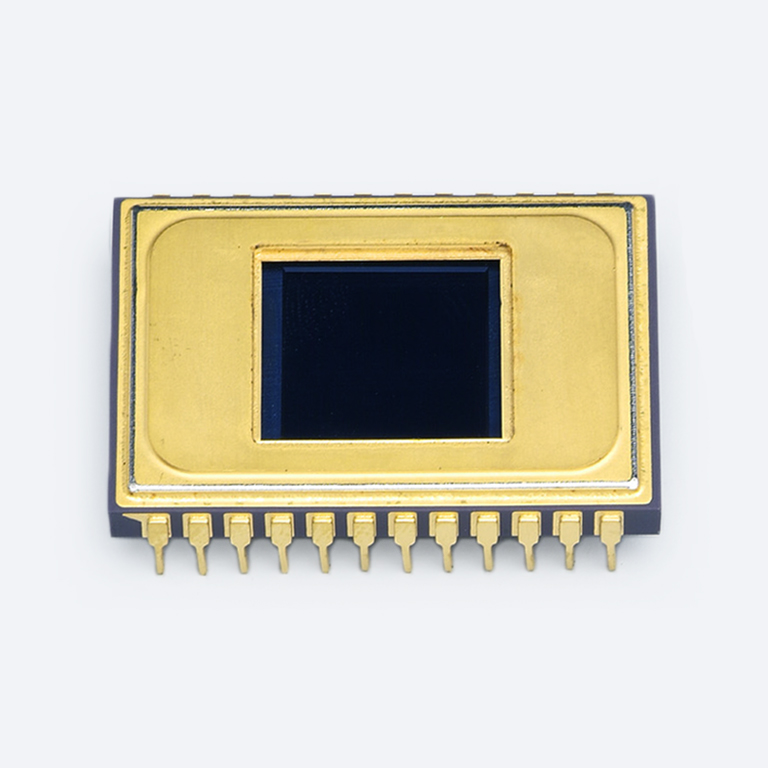

CCD 面阵图像传感器

S7171-0909-01

512 × 512 像素,薄型背照式 FFT-CCD

滨松开发了 MPP(多针相)模式薄型背照式 FFT-CCD S7170-0909-01,专门用于科学用途中微弱测光。S7170-0909-01 具有从紫外到近红外区域的灵敏度,以及低暗电流和宽动态范围。对于高精度测量,还实现了光谱灵敏度特性曲线的稳定。


特点
-512 × 512 像素格式
-在最大灵敏度波长下,量子效率大于 90%
-宽光谱范围
-低读出噪声
-宽动态范围
-MPP 操作
-单级电子冷却型

类型 像素合并型
用于科学测量
影像尺寸 12.288 x 12.288 mm
有效像素数 512 x 512 像素
像素尺寸 24 x 24 μm
灵敏度波长范围 200 至 1100 nm
帧速率 0.9 帧/秒
暗电流(典型值) 100 e-/像素/秒
读出噪声(典型值) 8 e- rms
散热 单级电子冷却
封装 陶瓷
专用驱动电路
备注 可根据要求提供两级电子冷却型(订单生产产品)
测量条件 典型值 Ta = 25°C,除非另有说明,帧速率:面阵扫描

光谱灵敏度特性

外形尺寸图(单位:mm)
