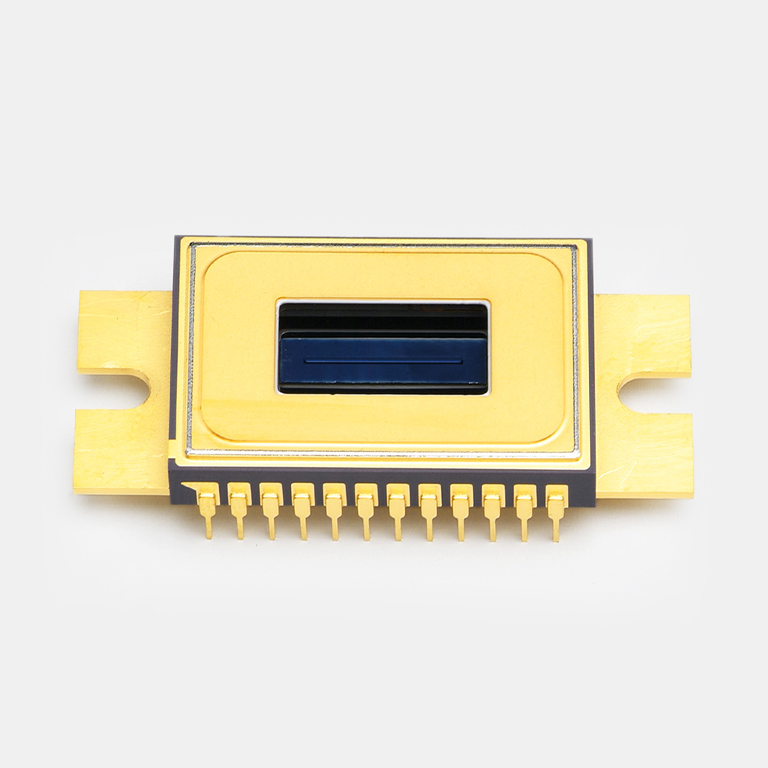

CCD 面阵图像传感器

S9038-1002S

高速工作,薄型背照式 FFT-CCD

S9038-1002S FFT-CCD 图像传感器专为高速线阵扫描相机而开发。由于图像传感器采用了具有宽带宽的片上放大器,可获得 10 MHz 的像素率。S9038-1002S 图像传感器在线 binning 操作模式下使用时,还具有与联机 CCD 传感器相当的高行扫描速率,这是因为这款图像传感器具有感光面像素格式,其中垂直像素的数量小于水平像素的数量。因此 S9038-1002S 适用于线阵扫描相机。S9038-1002S 的封装中同样装配了一个单级电子制冷器,可保障在冷却温度下稳定操作。此外,该图像传感器在紫外区域具有稳定的量子效率,因此适合用于准分子激光监视器。


特点
-高速工作:10 MHz
-像素尺寸:24 × 24 μm
-线 binning/像素拼接操作
-单级电子制冷
-高量子效率:峰值时为 90% 或更高
-MPP 操作

类型 像素合并型
用于科学测量
影像尺寸 24.576 x 0.096 mm
有效像素数 1024 x 4 像素
像素尺寸 24 x 24 μm
光谱响应范围 200 至 1100 nm
行速率(最大值) 8100 行/秒
暗电流(典型值) 100 e-/像素/秒
读出噪声(典型值) 100 e- rms
制冷 单级电子冷却
窗材 抗反射膜蓝宝石
封装 金属
测量条件 典型值 Ta = 25°C,除非另有说明,帧速率:全线 binning,暗电流:MPP 模式

光谱灵敏度特性

外形尺寸图(单位:mm)
