CCD 面阵图像传感器

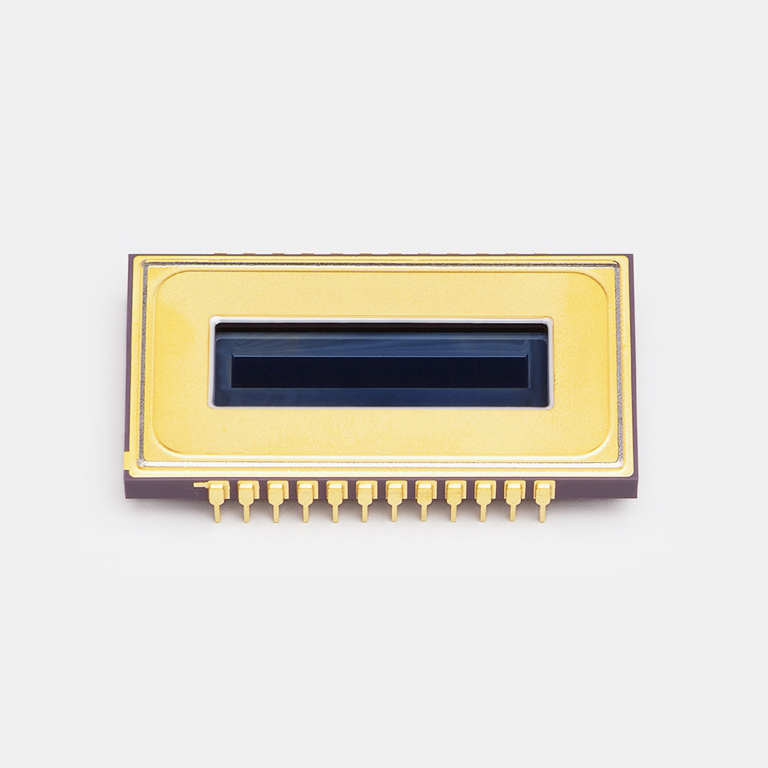

S7030-1006

薄型背照式 FFT-CCD

S7030-1006 是一系列 FFT-CCD 图像传感器,专门设计用于科学用途中的微弱测光。通过使用像素合并操作,S7030-1006 在装置长度的方向上具有长孔径,可以用作线阵图像传感器。因此,S7030-1006 适合用于分光光度测定。与通过外部电路以数字方式添加信号的传统方法相比,像素合并操作显著提高了信噪比和信号处理速度。S7030-1006 还具有低噪声和低暗信号的特点(MPP 模式操作)。这样可实现微弱测光和长积分时间,从而实现宽动态范围。


特点
-非冷却型
-像素尺寸:24 × 24 μm
-线 binning、像素拼接
-在最大灵敏度波长下,量子效率大于 90%
-宽光谱响应范围
-低读出噪声
-宽动态范围
-MPP 操作
-高紫外灵敏度,稳定性好

类型 像素合并型
标准型
影像尺寸 24.576 x 1.392 mm
有效像素数 1024 x 58 像素
像素尺寸 24 x 24 μm
光谱响应范围 200 至 1100 nm
行速率(典型值) 213 行/秒
行速率(最大值) 698 行/秒
暗电流(典型值) 100 e-/像素/秒
读出噪声(典型值) 8 e- rms
制冷 非冷却型
窗材 石英
封装 陶瓷
专用驱动电路 C7040
测量条件 典型值 Ta = 25°C,除非另有说明,帧速率:全线 binning,暗电流:MPP 模式

光谱灵敏度特性

外形尺寸图(单位:mm)
