适用于 CCD 图像传感器的驱动电路

C11287-01

适用于 CCD 面阵图像传感器(S10420/S14650/S16010 系列)



C11287-01 是为滨松 CCD 面阵图像传感器 S10420/S14650/S16010 系列开发的驱动电路。它由 CCD 驱动电路、模拟视频信号处理电路(16 位 AD 转换器)、时序发生电路、控制电路和电源组成,可将接收自 CCD 的模拟信号转换为数字信号并输出。可以通过与主机上的 USB 连接器 (USB 2.0) 连接到 PC,以便从 PC 进行控制。主机配有用于外部触发器输入的 BNC 连接器和用于脉冲输出的 BNC 连接器。此外,C11287-01 小巧轻便且易于操作。本产品附带运行于 Microsoft® Windows ® 10(64 位)的应用软件 (DCam-USB)。它可用于通过 PC 轻松操作 C11287-01。本产品还包括可供用户创建原创控制程序的 DLL。


特点
-内置 16 位 AD 转换器
-可调偏移
- 可调增益
-计算机接口:USB 2.0
-电源:USB 总线供电



输出 USB 2.0

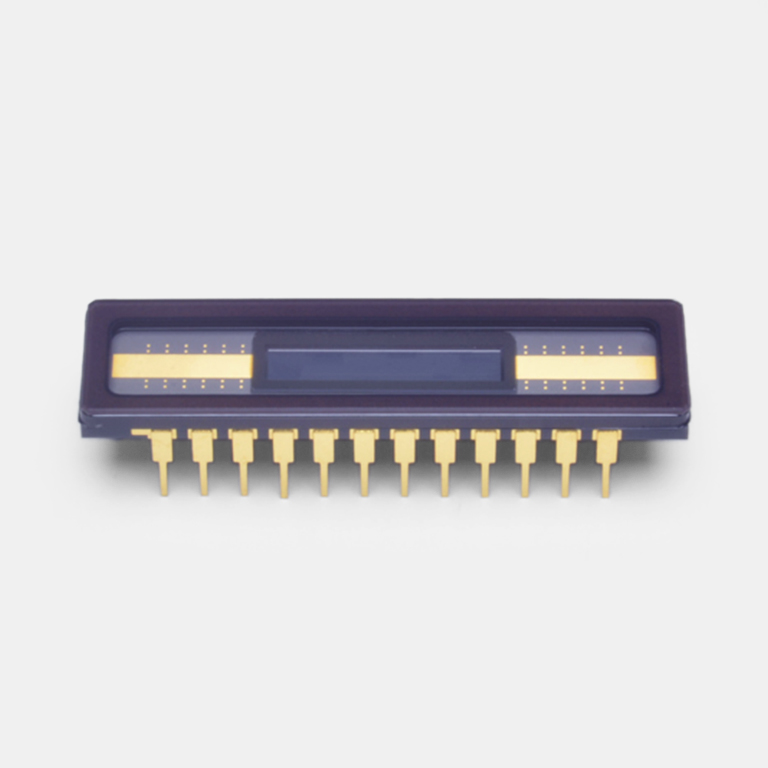

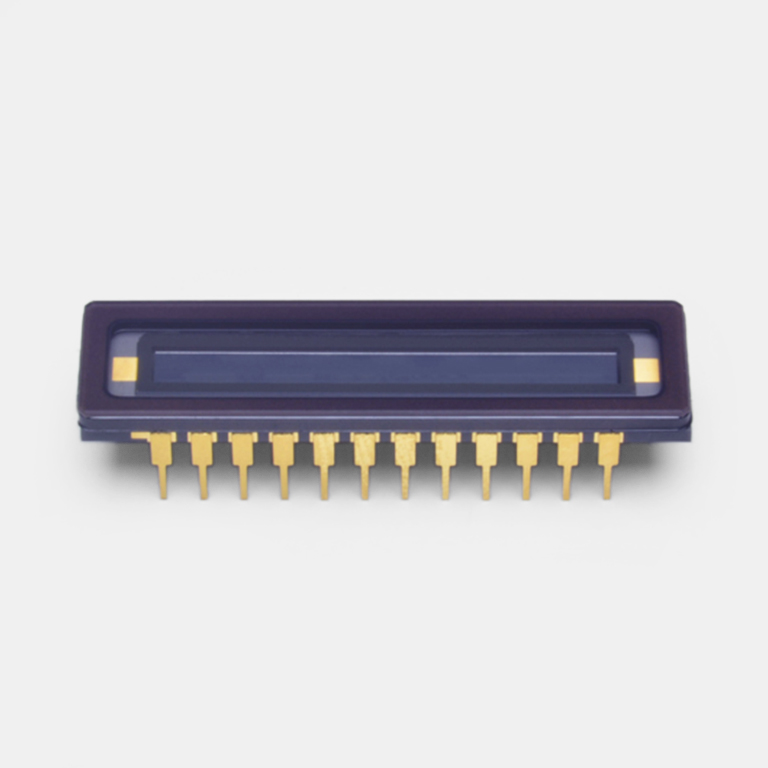

合适的传感器 S10420-1004-01、S10420-1006-01、S10420-1104-01、S10420-1106-01、S16010-1006、S16010-1106、S14650-1024、S14650-2048
图像传感器单独出售

外形尺寸图(单位:mm)
