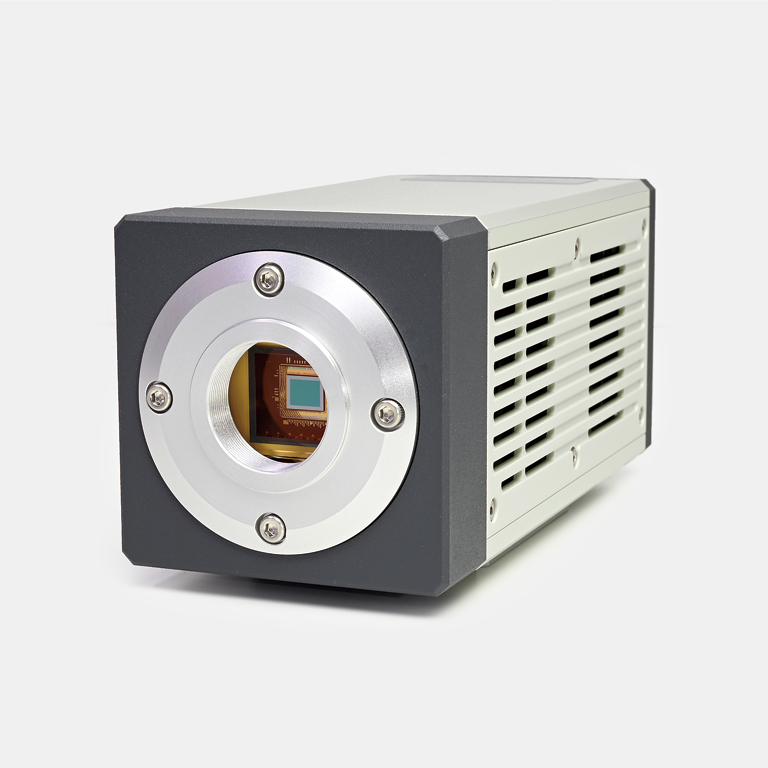

图像传感器模块

C16795-04

高动态范围模块,包括内置 InGaAs 区域图像传感器,能够以高帧率工作


C16795 系列是一款配备高速和高灵敏度 InGaAs 区域图像传感器的传感器模块,高速工作速度可达 503 帧/秒。本产品由模拟前端、AD 转换器、数位控制器、温度控制器和高速通信控制器组成。它将接收自 InGaAs 图像传感器的模拟信号转换为数字信号,并输出至外部设备。模块的各种控制和数据采集可通过连接 USB 连接器(符合 USB3.1 Gen.1)的 PC 完成。用于外部触发器输入的 SMA 连接器连接到主体上,从而可与外部设备同步运行。此外,兼容 C 型接口镜头可用于光学接口,因此无需特殊的光学设计,即可轻松完成图像采集。


特点
- 20 μm 间距,320 × 256 通道(QVGA 格式)
- 高信噪比
- 可以运行同步积分读出功能和积分后读出功能
- 多行读出功能

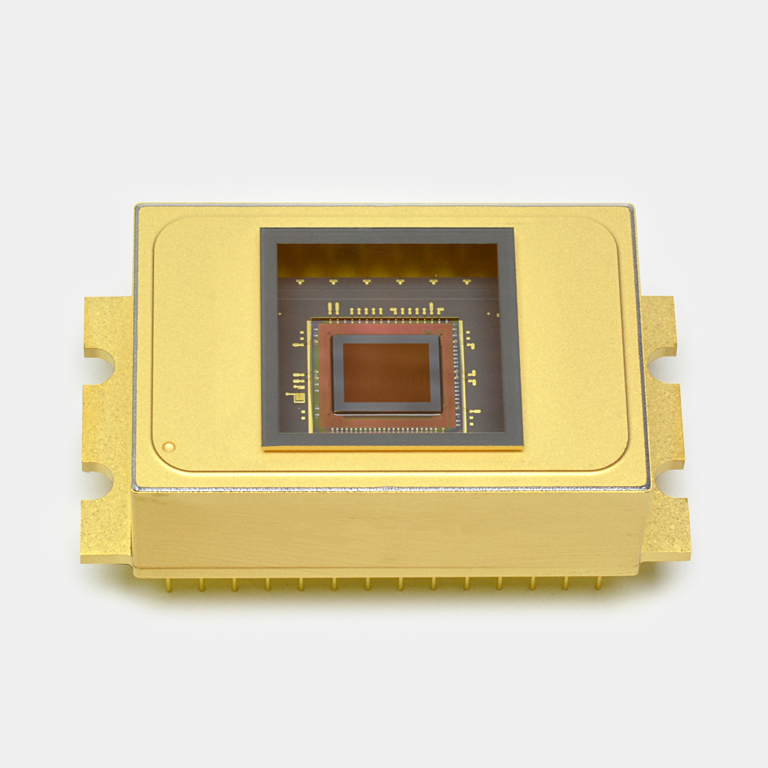

内置传感器 G16564-0808T
光谱响应范围 1.7 到 2.55 µm
像素总数 320 × 256
像素尺寸 20 × 20 µm
像素间距 20 µm
影像尺寸 6.4 × 5.12 mm
输出 数字
备注 典型值 Ta=25°C,除非另有说明

外形尺寸图(单位:mm)
