InGaAs 面阵图像传感器

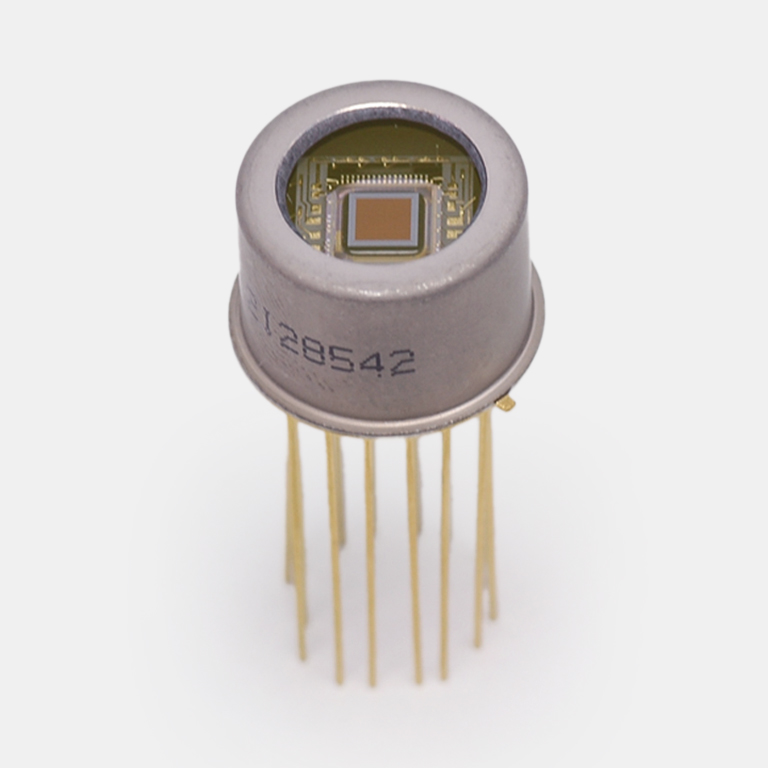

G12460-0606S

专为二维红外成像开发的 64 × 64 像素图像传感器



G12460-0606S 具有混合结构,由 CMOS 读出电路(ROIC:读出积分电路)和背照式 InGaAs 光电二极管组成。每个像素都由一个 InGaAs 光电二极管和一个 ROIC 组成,通过铟柱进行电气连接。ROIC 中的时序发生电路提供模拟信号输出和 AD-TRIG 输出,只需通过外部数字输入提供主时钟 (MCLK) 和主起动脉冲 (MSP) 即可轻松获得这些输出。G12460-0606S 采用 64×64 像素阵列,像素间距为 50 μm,信号从单个视频线读出。入射到 InGaAs 光电二极管上的光转换为电信号,然后通过铟柱输入到 ROIC 中。ROIC 中的电信号通过电荷放大器转换为电压信号,然后通过移位寄存器从视频线中顺序输出。G12460-0606S 采用 TO-8 封装和一个单级电子制冷器密封在一起,可实现低成本且高度稳定的运行。


特点
- 光谱响应范围:1.12 μm 至 1.9 μm
- 通过偏移补偿实现出色的线性度
- 高灵敏度:1600 nV/e-
- 适用于全像素同步电荷积分(全局快门模式)
- 操作简单(内置时序发生电路)
- 单级电子冷却型
- 低成本

影像尺寸 3.20 mm × 3.20 mm
像素尺寸 50 μm × 50 μm
像素间距 50 μm
有效像素数 64 × 64

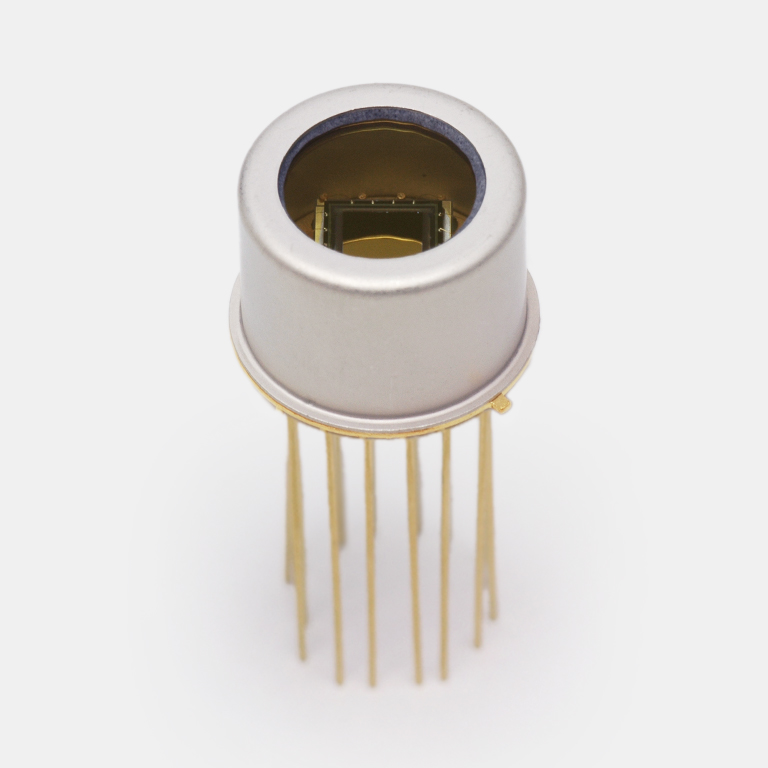

封装 金属
散热 单级电子冷却
帧速率(最大值) 1025 帧/秒
灵敏度波长范围 1120 nm 至 1900 nm
最大灵敏度波长(典型值) 1750 nm
暗电流(典型值) 8 pA
测量条件 Ta=25 °C,Td=0 °C,Vdd=5 V,PD_bias=4.5 V

光谱灵敏度特性

外形尺寸图(单位:mm)
