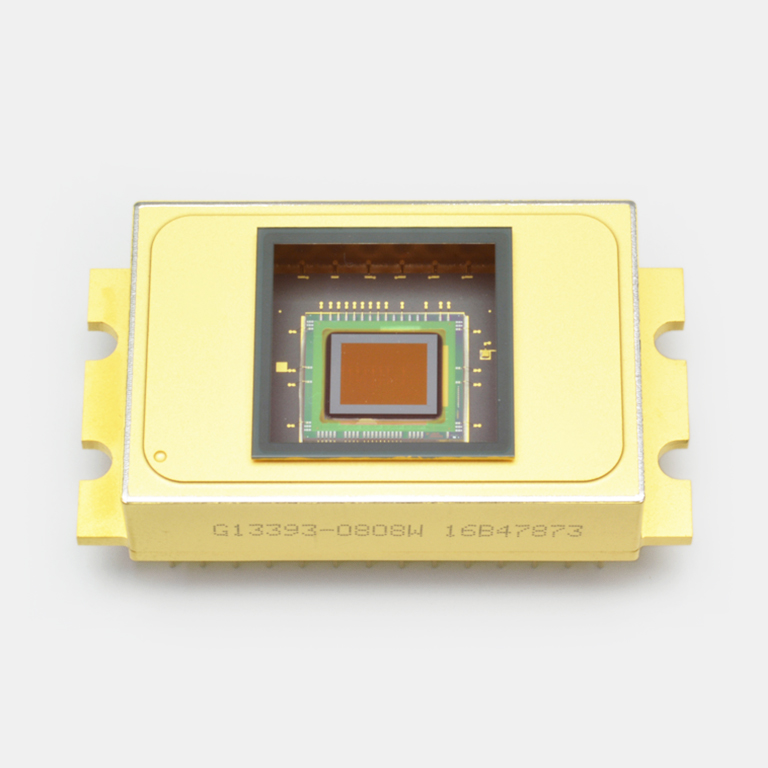

InGaAs 面阵图像传感器

G13393-0909W

专为二维红外成像开发的 640 × 512 像素图像传感器



G13393-0909W 具有混合结构,由 CMOS 读出电路(ROIC:读出积分电路)和背照式 InGaAs 光电二极管组成。每个像素都由一个 InGaAs 光电二极管和一个 ROIC 组成,通过铟柱进行电气连接。ROIC 中的时序发生电路提供模拟信号输出和 AD-TRIG 输出,只需提供数字输入即可获得这些输出。G13393-0909W 具有 640 × 512 像素,以 20 μm 的间距排列,信号从单个视频线读出。入射到 InGaAs 光电二极管上的光转换为电信号,然后通过铟柱输入到 ROIC 中。ROIC 中的电信号转换为电压信号,然后通过移位寄存器从视频线中顺序输出。G13393-0909W 采用金属封装和一个两级电子制冷器密封在一起,可实现稳定的运行。


特点
- 光谱响应范围:0.95 至 1.7 μm
- 高灵敏度:1 uV/e-
- 帧速率:最高 62 frames/s
- 全局快门模式
- 操作简单(内置时序发生电路)
- 两级电子冷却型



灵敏度波长范围 950 至 1700 nm
最大灵敏度波长(典型值) 1550 nm
影像尺寸 12.8 × 10.24 mm
像素尺寸 20 × 20 μm
像素间距 20 μm
像素总数 640 × 512 像素
封装 金属
散热 两级电子冷却型
帧速率(最大值) 62 帧/秒
Dark current (typ.) 0.5 pA
测量条件 Td = 15°C,Vdd = Port_sel = Mode01 = 5 V,Mode02 = 0 V,Vb1 = 0.5 V, PD_bias = 3 V,Vref = 3 V

光谱灵敏度特性

外形尺寸图(单位:mm)
