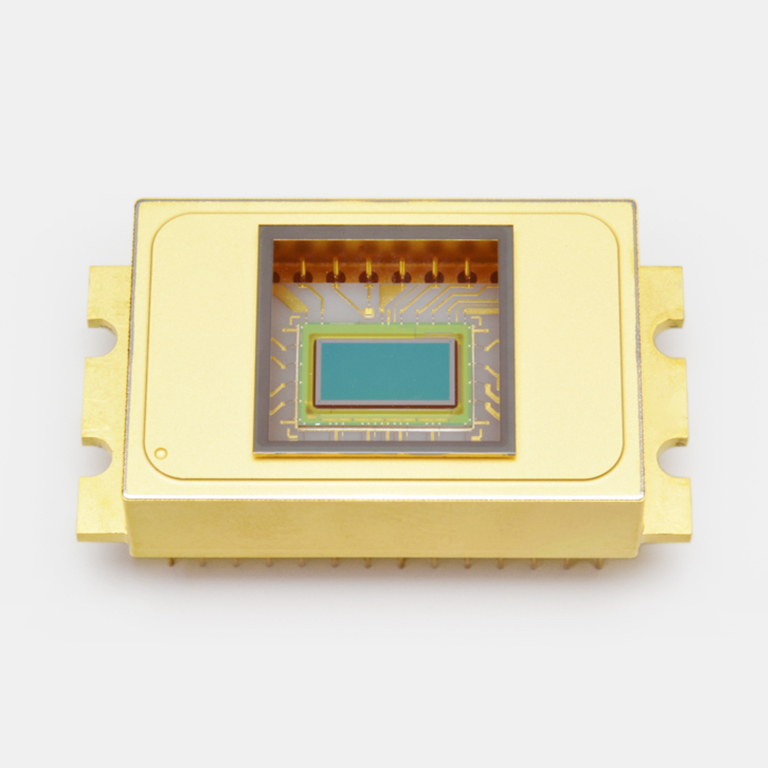

InGaAs 面阵图像传感器

G13544-01

专为二维红外成像开发的 192 × 96 像素图像传感器



G13544-01 具有混合结构,由 CMOS 读出电路(ROIC:读出积分电路)和背照式 InGaAs 光电二极管组成。每个像素都由一个 InGaAs 光电二极管和一个 ROIC 组成,通过铟柱进行电气连接。ROIC 中的时序发生电路提供模拟信号输出和 AD-TRIG 输出,只需提供数字输入即可获得这些输出。G13544-01 采用 192 × 96 像素阵列,像素间距为 50 μm。入射到 InGaAs 光电二极管上的光转换为电信号,然后通过铟柱输入到 ROIC 中。ROIC 中的电信号转换为电压信号,然后通过移位寄存器从视频线中顺序输出。G13544-01 采用金属封装和一个两级电子制冷器密封在一起,可实现稳定的运行。


特点
- 光谱响应范围:1.12 μm 至 1.9 μm
- 高灵敏度:1600 nV/e-
- 帧速率:最高 867 帧/秒
- 全局快门模式
- 操作简单(内置时序发生电路)
- 两级电子冷却型

影像尺寸 9.60 mm × 4.80 mm
像素尺寸 50 μm × 50 μm
像素间距 50 μm
有效像素数 192 × 96
封装 金属
散热 两级电子冷却型
帧速率(最大值) 867 帧/秒
灵敏度波长范围 1120 nm 至 1900 nm
最大灵敏度波长(典型值) 1750 nm
暗电流(典型值) 30 pA
测量条件 Ta = 25°C,Td = -10°C,Vdd = 5 V,Vb1 = 0 V,PD_bias = 4.5 V

光谱灵敏度特性

外形尺寸图(单位:mm)
