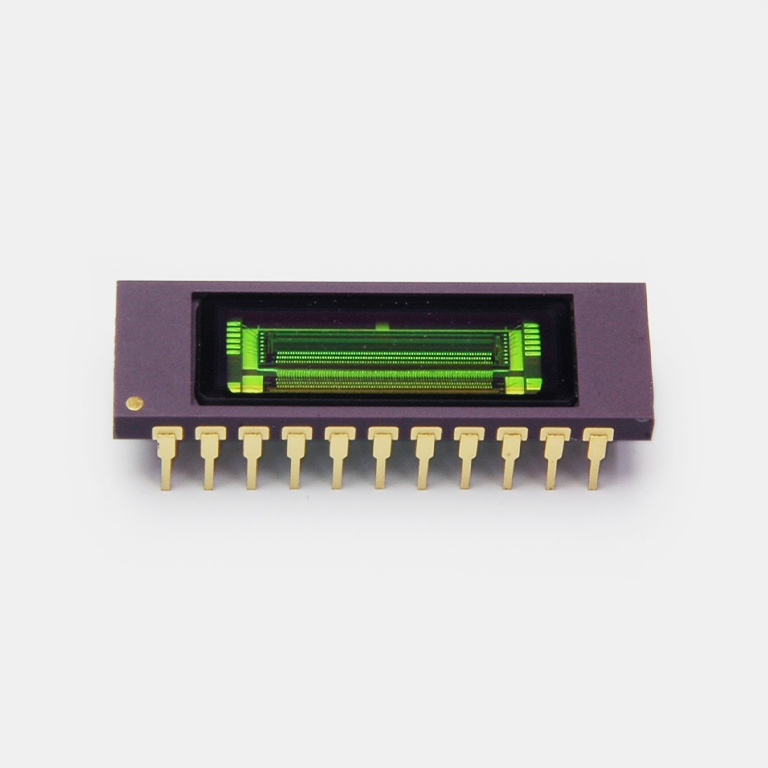

InGaAs 线阵图像传感器

G9204-512DA

适用于 DWDM 波长监视器的图像传感器

G9204-512DA 是一款设计用于光通信 WDM 监测探测器的 InGaAs 线阵图像传感器。该线阵图像传感器包含 CMOS 电荷放大器阵列、CDS 电路、偏移补偿电路、移位寄存器和时序发生电路,以及 InGaAs 光电二极管阵列,可在近红外范围内提供高灵敏度和稳定操作。采用密封封装,可靠性高,而且受光窗具有抗反射涂层,可提高光探测效率。CMOS 芯片上的信号处理电路支持使用外部电压从两种转换效率 (CE) 中进行选择。图像传感器以 CE = 16 nV/e- 操作时,可获得宽动态范围,而以 CE = 320 nV/e- 操作则可获得高增益。


特点
- 宽动态范围
- 低噪声和低暗电流
- 两种转换效率可选
- 抗饱和电路
- CDS 电路
- 偏移补偿电路
- 操作简单(通过内置时序发生电路操作)
- 高分辨率:像素间距 25 μm(512 通道)
- 低串扰
- 512 通道:2 条视频线

影像尺寸 12.8 x 0.5 mm
像素尺寸 25 x 500 μm
像素间距 25 μm
像素总数 512 像素
封装 陶瓷
散热 非冷却型
行速率(最大值) 960 行/秒
灵敏度波长范围 900 至 1700 nm
暗电流(最大值) 5 pA
测量条件 典型值 Ta = 25°C,除非另有说明
行速率:使用两条视频线进行读出时,行速率等于 256 个通道的速率。

光谱灵敏度特性

外形尺寸图(单位:mm)
