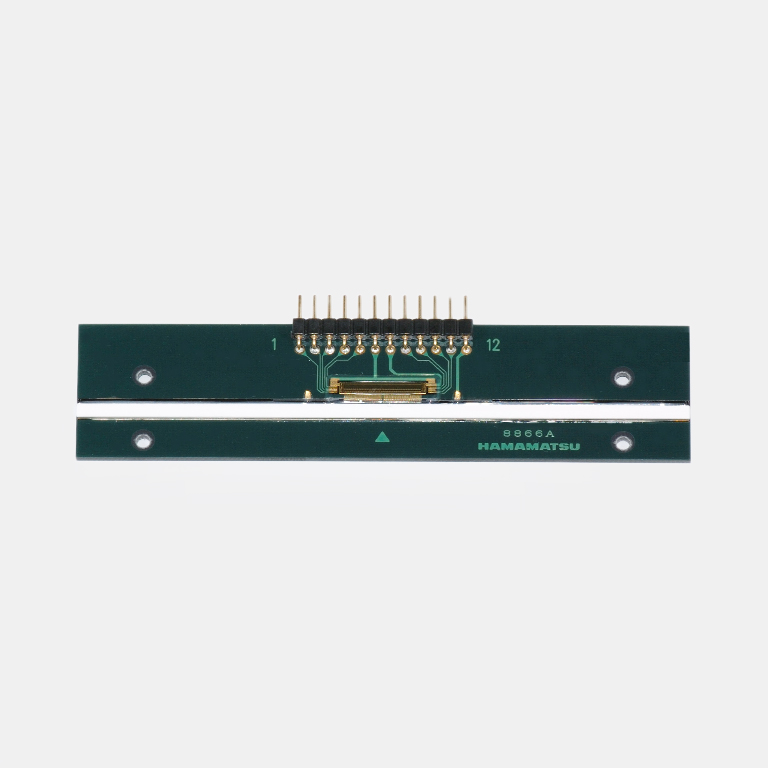

带放大器的光电二极管阵列

S13885-128G

结合了信号处理 IC 的光电二极管阵列,适用于 X 射线检测

S13885 系列是带放大器并且在受光面贴有磷光片的光电二极管阵列,用于 X 射线检测。与前代产品(S11865 系列)相比,信号处理 IC 芯片有所改进,实现了更高的灵敏度。信号处理 IC 芯片采用 CMOS 工艺,并集成时序发生电路、移位寄存器、电荷放大器阵列、钳位电路和保持电路,从而简化了外部电路配置。可以通过将多个阵列排列成一排来配置一个狭长图像传感器。


特点
-数据率:最大 1 MHz
-像元间距:0.4 mm 间距 × 128 通道
-3.3 V 电源供电
-使用电荷放大器阵列进行同步积分
-零偏压光电二极管操作降低暗电流
-集成钳位电路可实现低噪声和宽动态范围
-集成时序发生电路允许在两个不同的脉冲时序下操作
-可检测能量范围:30 k 至 100 keV

影像尺寸 51.2 x 0.6 mm
有效像素数 128 像素
像素尺寸 0.3 x 0.6 mm
像素间距 0.4 mm
电源电压 3.3 V
闪烁体 磷光片
最大灵敏度波长 720 nm
最大行速率 7568 行/秒
电荷放大器反馈电容 0.125 pF
备注 用于 X 射线,高灵敏度型
测量条件 典型值 Ta = 25°C,除非另有说明,最大灵敏度波长:无磷光片

外形尺寸图(单位:mm)
