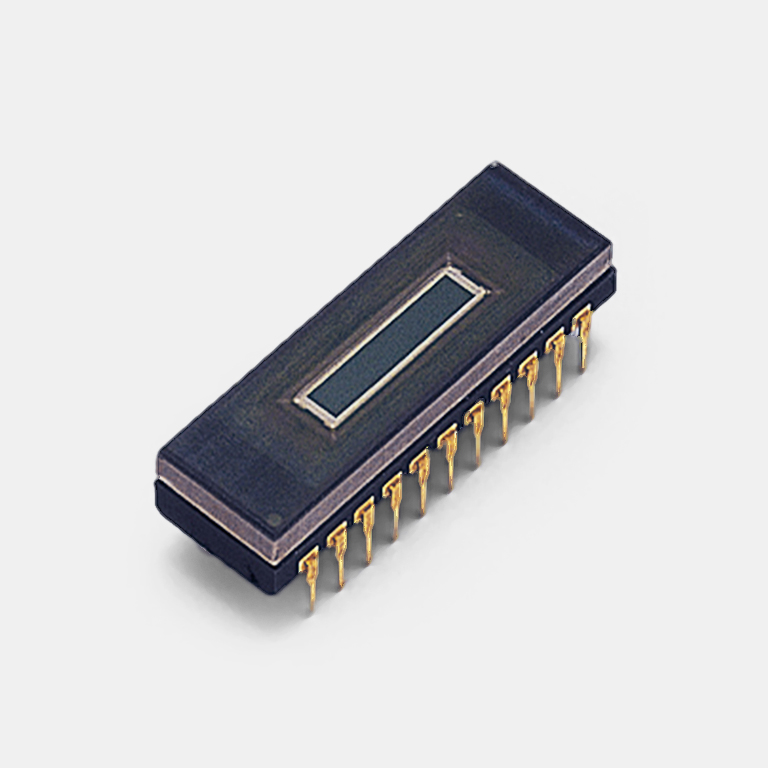

NMOS 线阵图像传感器

S3901-256FX

对 10 k 至 100 keV 的 X 射线具有高灵敏度的图像传感器

NMOS 线阵图像传感器是专门设计为多通道光谱仪探测器的自扫描光电二极管阵列。扫描电路由 N 通道 MOS 晶体管构成,具有低功耗且易于操作的特点。每个光电二极管都具有大感光面、高紫外灵敏度和极低噪声,即使在低光量条件下也能提供高信噪比。电流输出型 NMOS 线阵图像传感器还具有出色的输出线性度和宽动态范围。S3901-256FX 图像传感器是 S3901-F 系列 NMOS 图像传感器的变体。S3901-256FX 采用磷光体涂层微光纤板 (FOP) 作为受光窗,专为检测 X 射线和电子而开发。S3901-256FX 对 10 k 至 100 keV 的 X 射线尤其具有高灵敏度。所使用的磷光体材料为硫氧化钆 (Gd2O2S:Tb),其组成经过精心选择,以提供最佳的灵敏度和分辨率,峰值发光波长为 550 nm。S3901-256FX 感光面由光电二极管阵列组成,形成的像素间距为 50 μm,高度为 2.5 mm。滨松 S3904 系列 NMOS 线阵图像传感器也可以像 S3901-256FX 一样使用带有磷光体材料涂层的 FOP 受光窗。使用不带磷光体和 FOP 受光窗的光电二极管,还可以在低于 10 keV 的能量水平下直接检测 X 射线。


特点
- 大感光面
- 低暗电流和高饱和电荷量,可在室温下实现长积分时间和宽动态范围
- 出色的输出线性度和灵敏度空间均匀性
- 更低的功耗:最大 1 mW
- 起动脉冲和时钟脉冲兼容 CMOS 逻辑

影像尺寸 12.8 x 2.5 mm
像素尺寸 50 x 2500 μm
像素间距 50 μm
有效像素数 256×1 像素
封装 陶瓷
闪烁体类型 Gd2O2S・Tb (+FOP)

外形尺寸图(单位:mm)
