CCD 面阵图像传感器

S8658-01

图像传感器,具有用于 X 射线成像的狭长受光面(FOP 型)

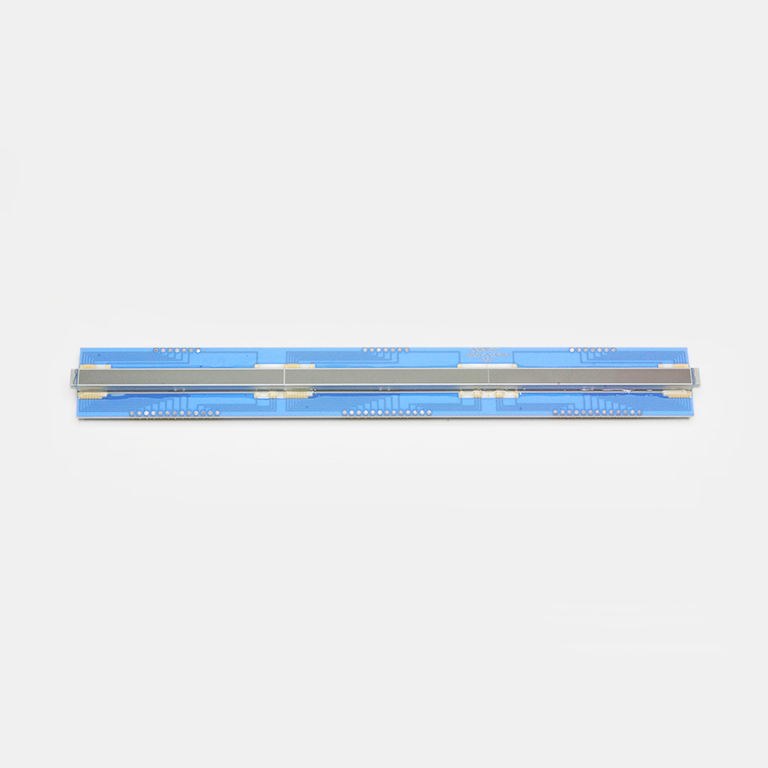

S8658-01 是一款专为 X 射线成像开发的 FFT-CCD 面阵图像传感器。由于 CCD 芯片上安装了可将 X 射线转换为可见光的 FOS(带闪烁体的微光纤板),因此可以捕获精细的 X 射线图像。三个 CCD 芯片紧密地线性排列在一起,形成狭长的传感器格式。每个感光面的有效尺寸为 73.728 (H) × 6.144 (V) mm2,因此三个芯片的总感光面长度长达 220 mm。每个 CCD 芯片有 1536 × 128 像素,像素尺寸为 48 × 48 μm。当在 TDI 操作模式(这是该 CCD 图像传感器特别的特点)下使用时,甚至可以清晰地采集移动物体的 X 射线图像,因此 S8658-01 非常适合对皮带输送机等设备上承载的产品进行非破坏性检测。


特点
- 1536(水平)× 128(垂直)(× 3 枚芯片)
- X 射线灵敏度区域:220 × 6 mm
- 像素尺寸:48 × 48 μm
- 将 3 枚 CCD 芯片对齐,形成 220 mm 长的狭缝状图像
- TDI(时间延迟积分)操作
- 100% 填充因子
- 宽动态范围
- 低暗电流
- MPP 操作



影像尺寸 221.184 x 6.144 mm
像素尺寸 48 x 48 μm
像素间距 48 μm
像素总数 4608×128 像素
有效像素数 4608×128 像素
封装 陶瓷
闪烁体类型 CsI (+FOP)
帧速率(典型值) 15 帧/秒

外形尺寸图(单位:mm)
