计数单元

C9945-13

C9945-13 是具有 USB 接口的计数单元,可以用作 16 通道光子计数器。此单元使用具有两个计数电路的双计数器方法,进行无死区时间的测量。C9945-13 型号具有用于连接多光子计数探头的 TTL 输入。

详细参数

参数 说明/值
输入 输入信号数量 16 通道
信号输入电平 TTL
信号脉波宽度 5 ns 或更长
输入阻抗 50 Ω
计数器 计数器方法 双计数器方法
最高计数率 100 MHz
最大计数器容量 228 计数/计数器门控 (*1)
内部计数器门控时间 500 s 至 1 s(1、2、5 步长)(*2)
触发器 触发方法 软件触发器/外部启动触发器
外部启动触发器信号输入电平 TTL
I/O 输出数量 2
输出电平 TTL
输入数量 2
输入电平 TTL
同步信号输入电平 LVTTL
ID 开关 0 至 7
缓冲区容量 4096(字)(*3)
兼容的操作系统 Windows® 10 pro (*4)
接口 USB 2.0
电源电压 直流 6.5 V 至 8.0 V/0.5 A
工作环境温度/湿度 +5 ℃ 到 +45 ℃/80 % 或更低(无冷凝)
存储温度/湿度 0 ℃ 到 +50 ℃/85 % 或更低(无冷凝)
交流适配器 交流输入 AC 100 V 至 240 V
输出 +7 V / 1.6 A

备注
*1 可以为计数/计数器门控选择位号 28、16、8、4。
*2 连续传输数据时,内部计数器门控时间取决于 USB 2.0 的传输速度和计数器容量。
*3 1(字)= 2(字节)= 16(位)
*4 应关闭个人计算机的省电模式。
* 提供 CD-ROM(软件)、交流适配器和 USB 2.0 电缆。

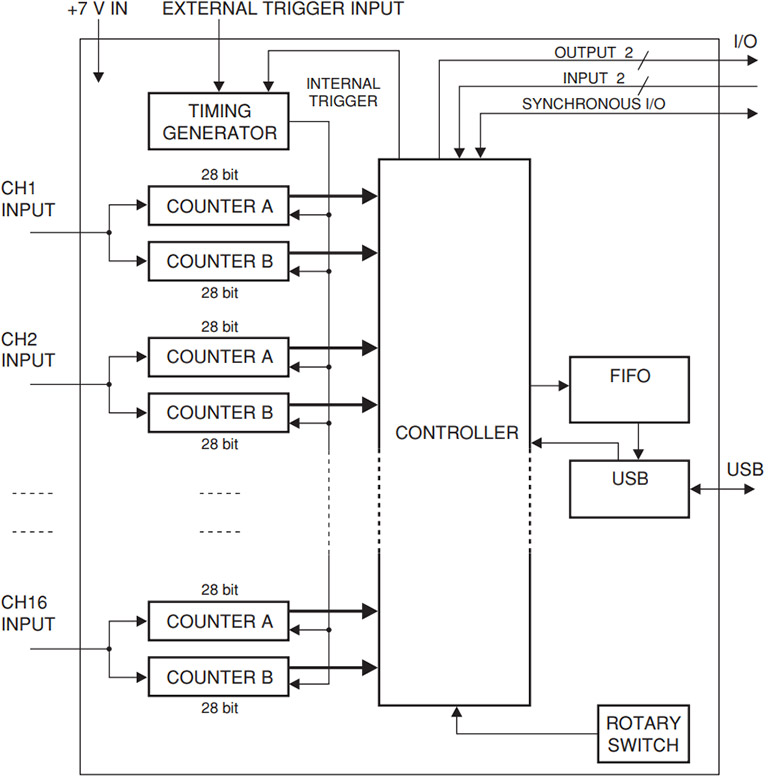

框图

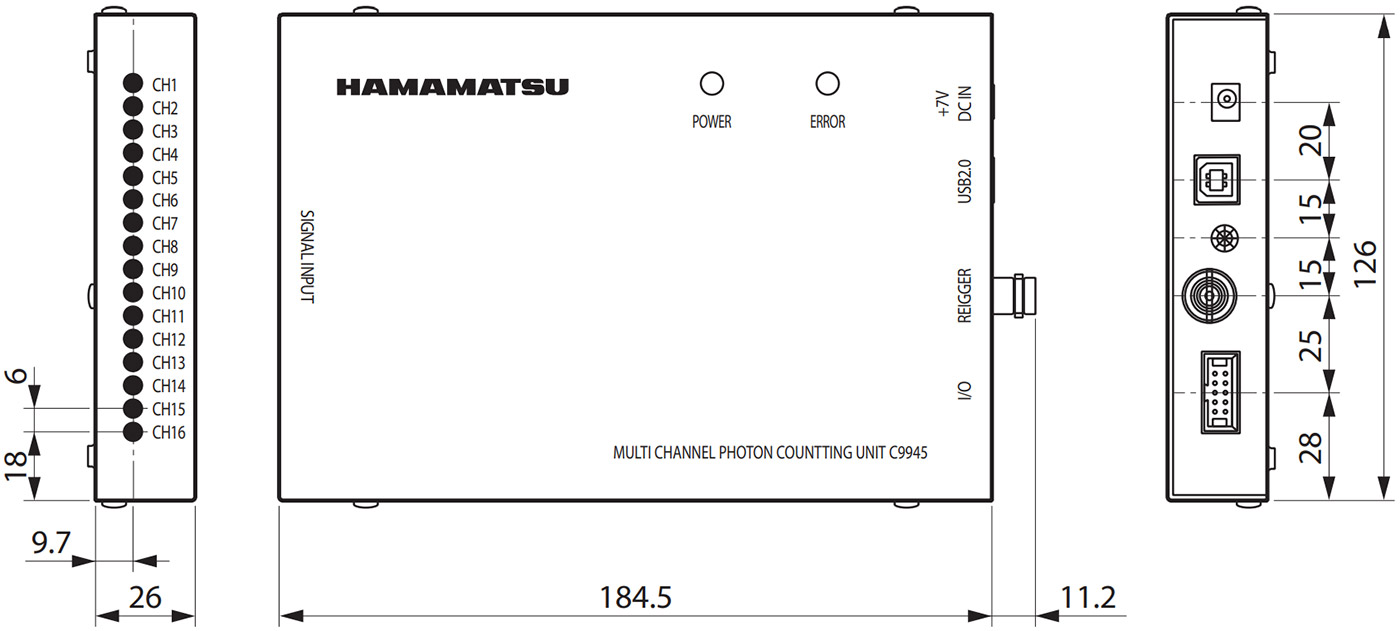

外形尺寸图(单位:mm)

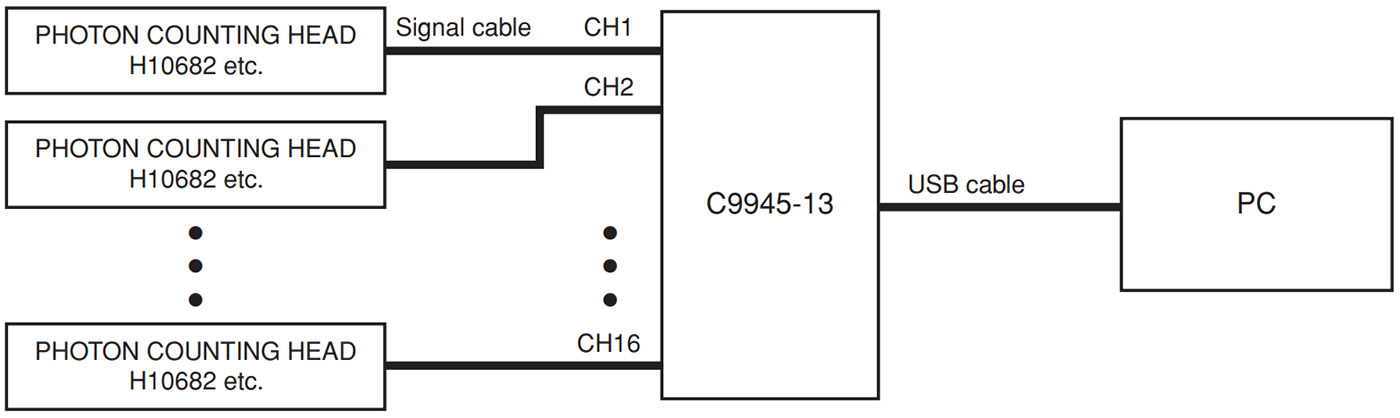

连接示例
