光谱仪

A10766

高灵敏度紧凑型光谱仪 A10766 是专为与 32 通道线性阵列多阳极 PMT 系列耦合而设计的多色仪。根据所需发散和谱宽确定合适的 PMT 组件或 PMT 模块。这些 PMT 组件和模块可单独出售。

兼容产品

项目 A10766
光谱仪 光栅类型 反射
特点 可选择光栅
可检测光谱范围 300 nm 至 900 nm*1
通道数 32 通道

兼容

产品信息

PMT 模块类型

H11460 / H11659

PMT 组件类型 H7260

*1:实际可检测光谱范围由所选光栅和 PMT 通道数共同决定。

详细参数

参数 单位

光谱仪

A10766

入射狭缝尺寸 0.7(W) x 7 (H) mm
焦距 约 100
F 值 (NA) 3.3 (0.15)
光谱范围 最小 300 nm
最大值 900
光栅选项 沟密度 600 900 1200 gr/mm
发散 *1 13.6 8.7 6.3 nm/mm
兼容 PMT 通道数 32
X 轴有效面积 *2 31.8 mm

A10766 + PMT

谱宽 / 通道

13.6

8.7 6.3 nm
光谱范围 428 275 197

*1:当将 500 nm 调至 PMT 中心通道时,即可对发散进行定义,且发散值会因所组合的 PMT 而异。

发散的单位为“nm/mm”,由于兼容的 PMT 的通道间距为 1 mm,该单位也对应“nm/ch”。

*2:PMT 从第一个通道到最后一个通道的有效面积。

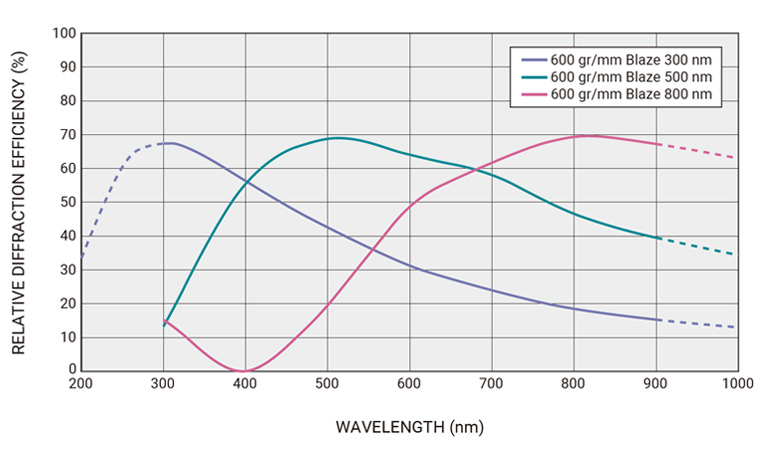

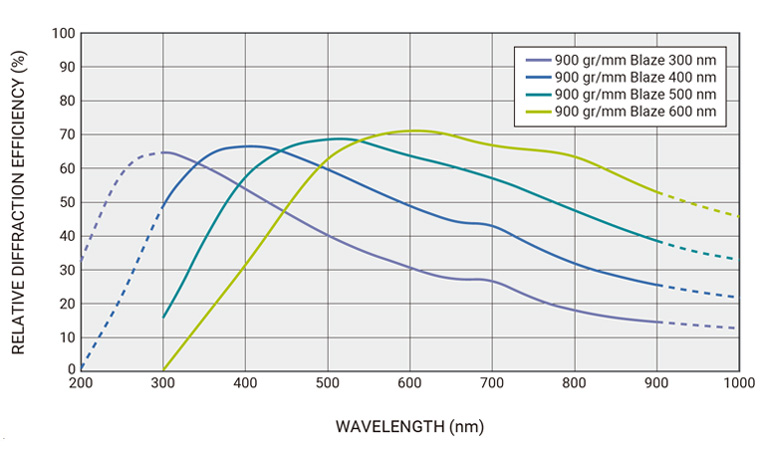

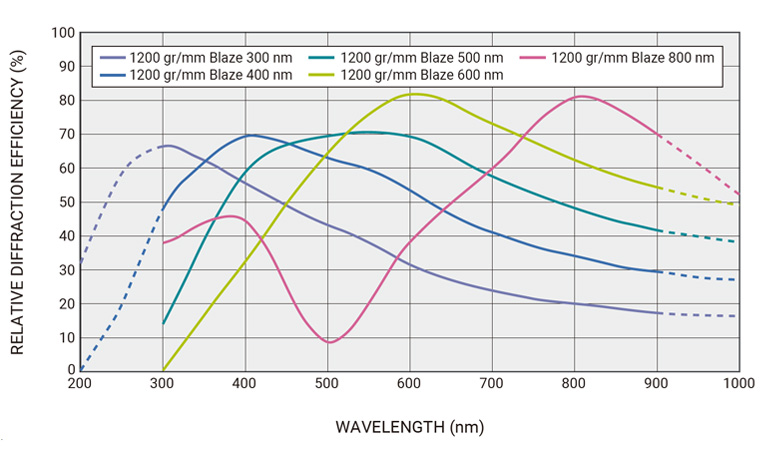

光栅相对衍射效率曲线(参考范围)

该相对衍射效率是采用 Littrow 安装方式,通过非偏振光模拟得出。衍射效率可因入射光的偏振而显著变化。这些数据是通过模拟计算得到的,因此此信息仅供参考。提供此信息并不构成任何明示或暗示的保证。

外形尺寸图

单位:mm

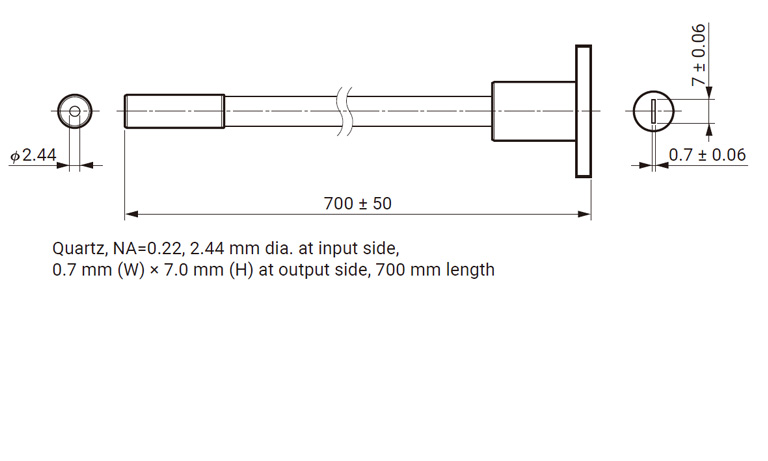

成束光纤 A12420(单独出售)
